USB 轉 TTL PL2303HX 傳輸線 升級成 Arduino 線上燒錄線 PART.2 回顧

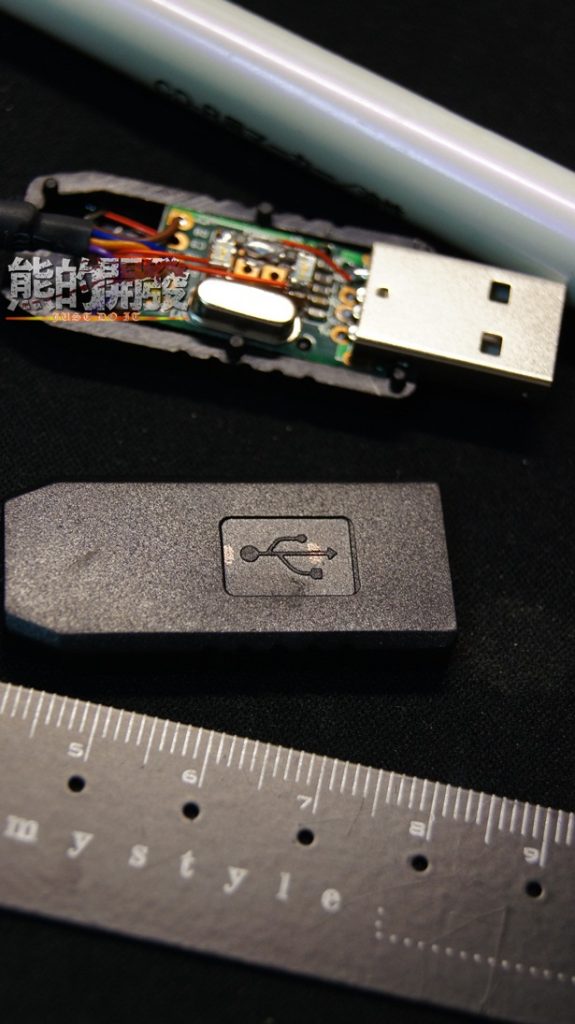

量測要挖洞的位置

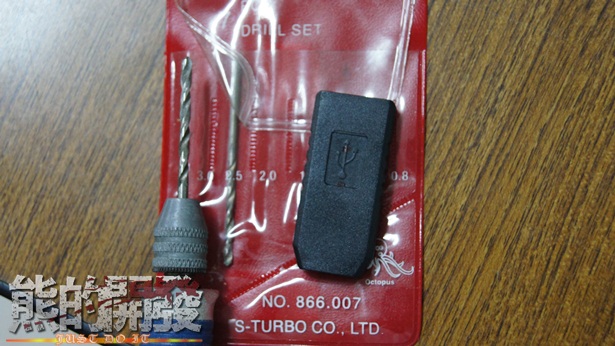

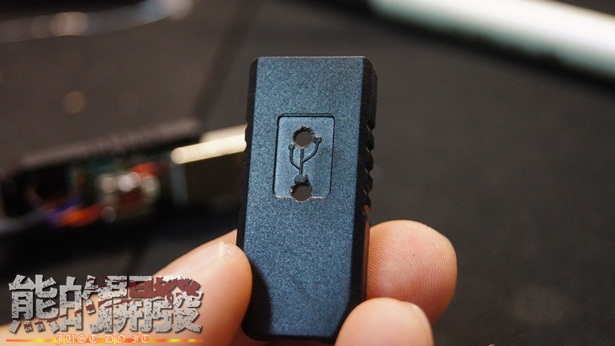

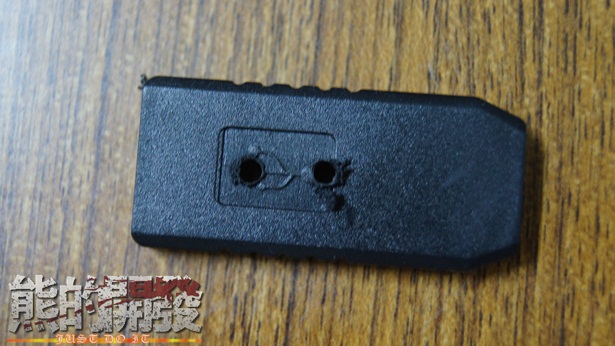

使用3.0mm鑽針挖洞
出現醜醜的毛邊
用美工刀清潔(注意安全)

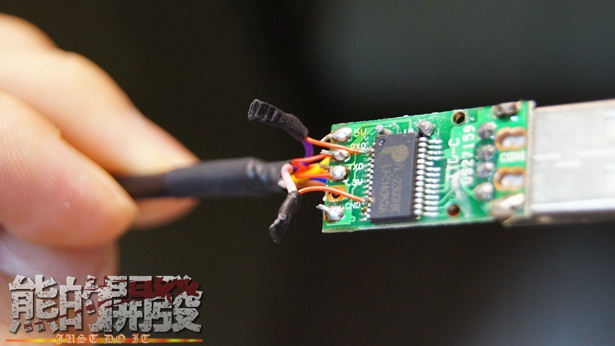

將跳線PIN(DTR、CTS)
裸露處使用熱縮套管保護

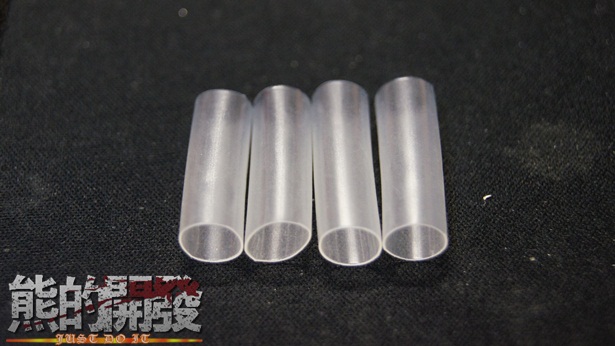

此四個熱縮套管
是要保護線材
從USB機殼拉出
不會因為線材摺來摺去
而容易造成線材斷裂
一層一層包
直到吻合線材拉出口為止

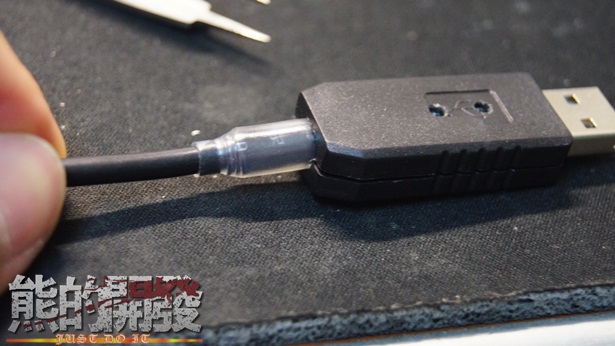

蓋上蓋子
漂亮
但LED位置對不到

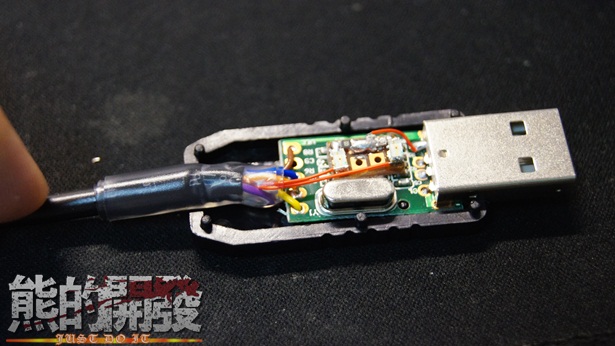

打開盒子
挪移LED板
到正確位置

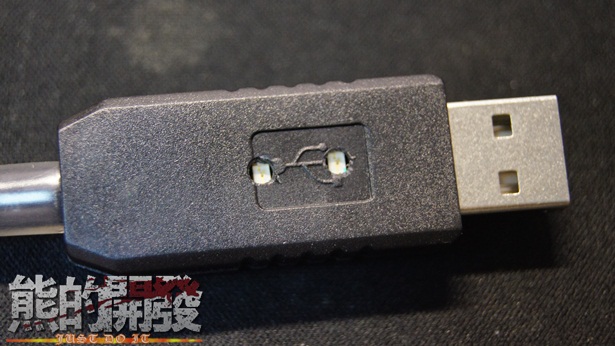

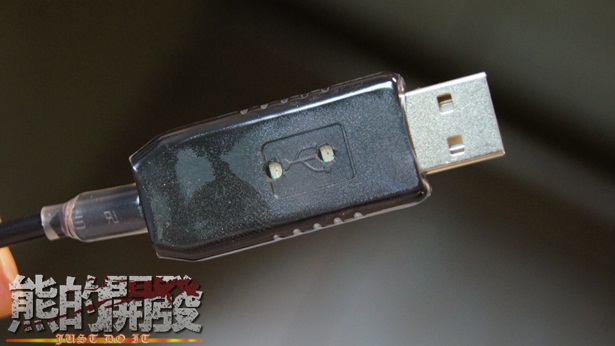

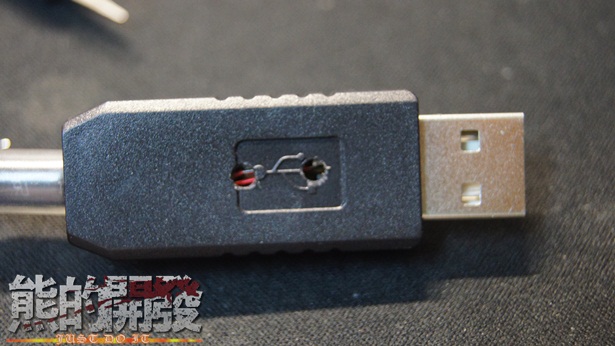

LED對上了
避免落塵
順便包護

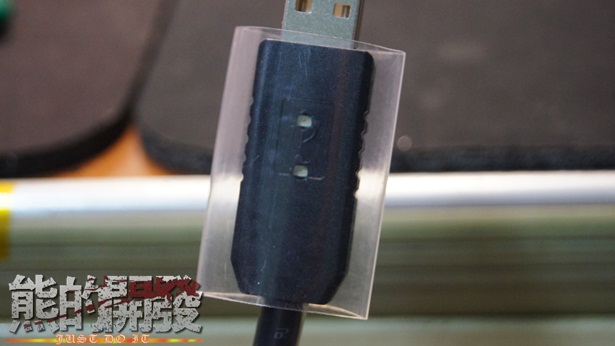

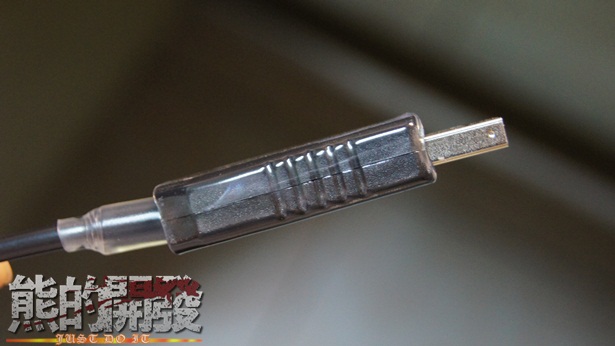

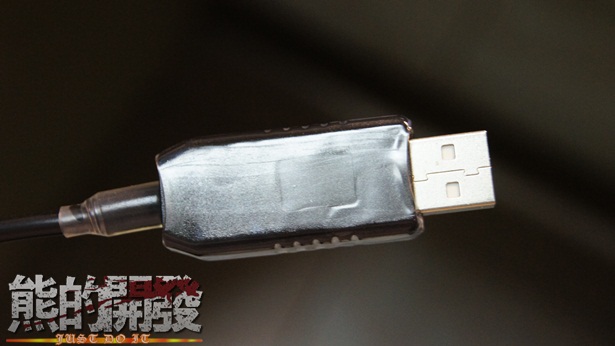

在USB外殼上再包一層熱縮套管
挺好看的
處理線材另一端

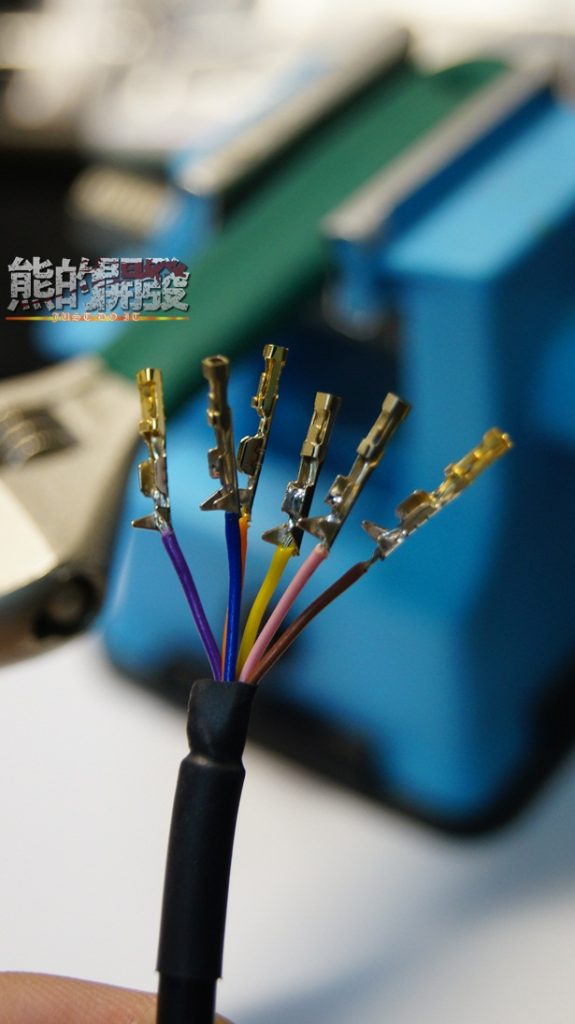

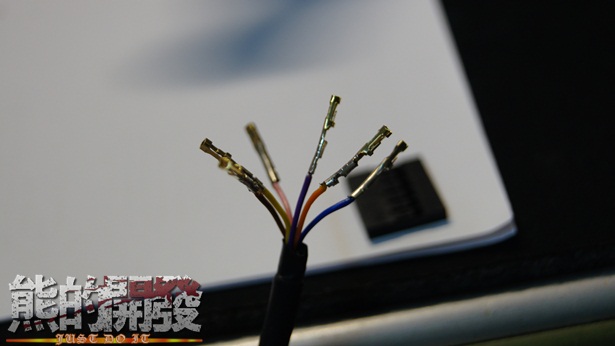

將線材焊上杜邦端子
焊接完成

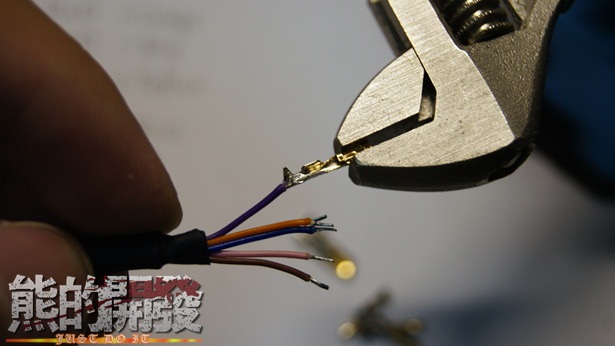

用壓接鉗貨式尖嘴鉗
壓合端子金屬

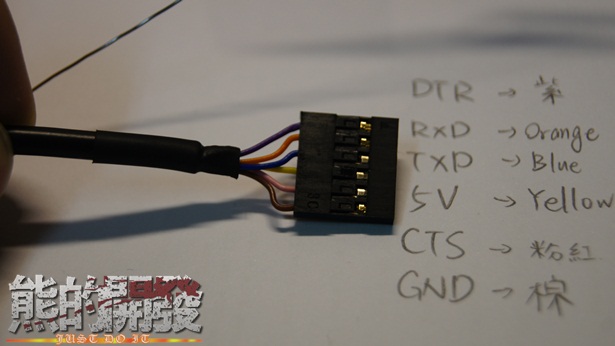

塞到單排6 PIN 杜邦端子座
先插上6pin雙公 杜邦端子插座

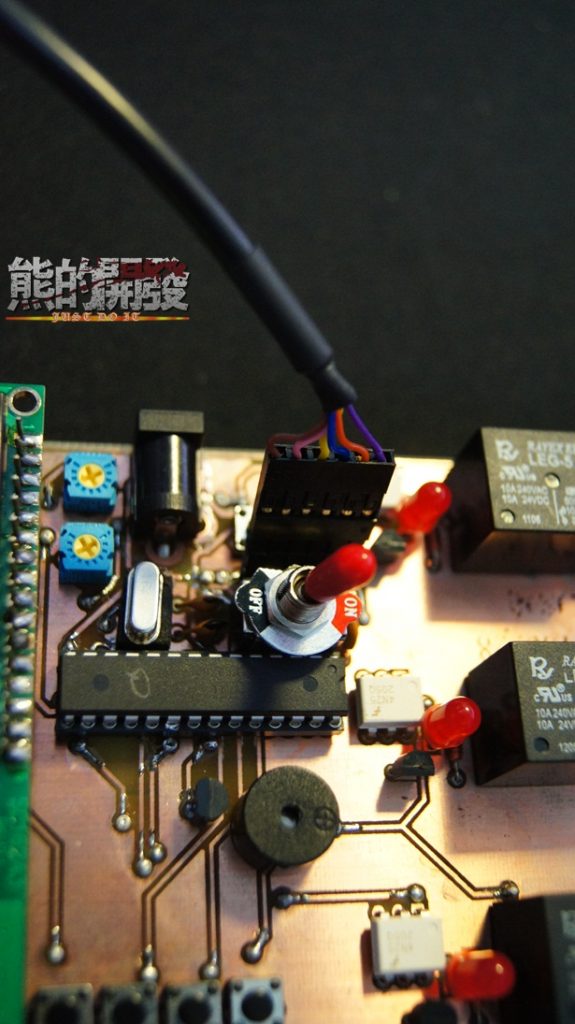

再插到我的專案上測試

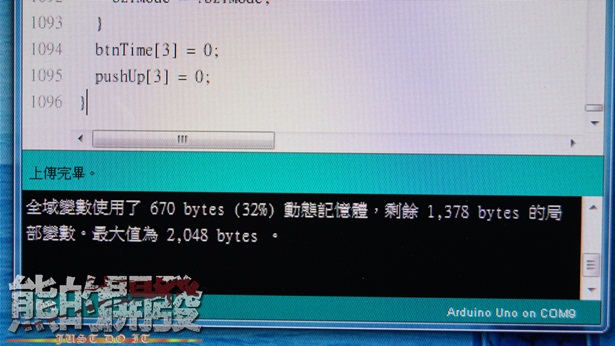

可成功燒錄

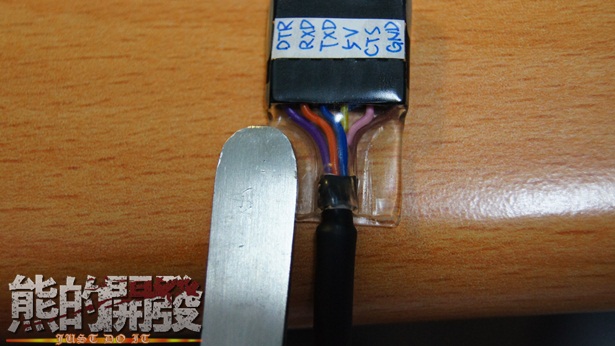

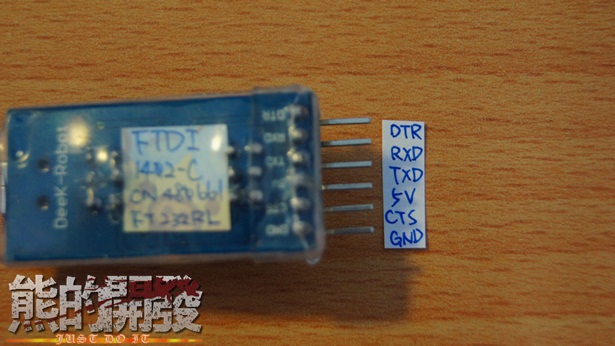

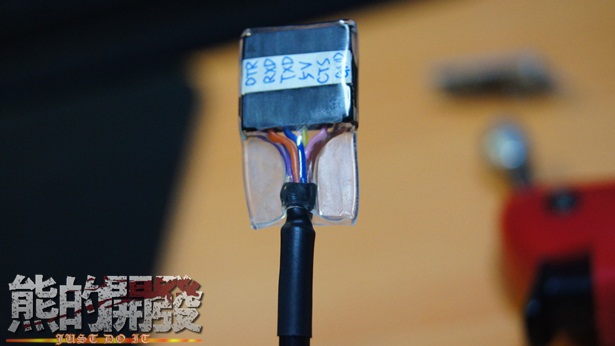

標示腳位名牌
壓在熱縮套管裡
加熱熱縮套管
以保護輸出PIN

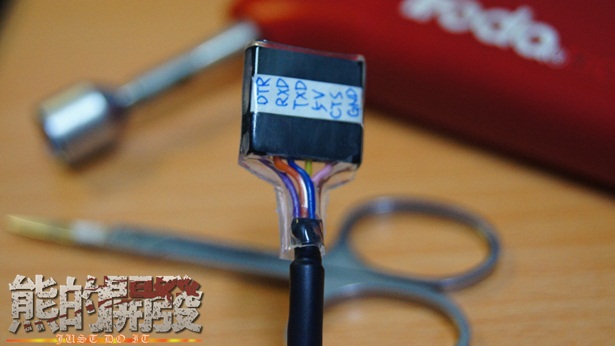

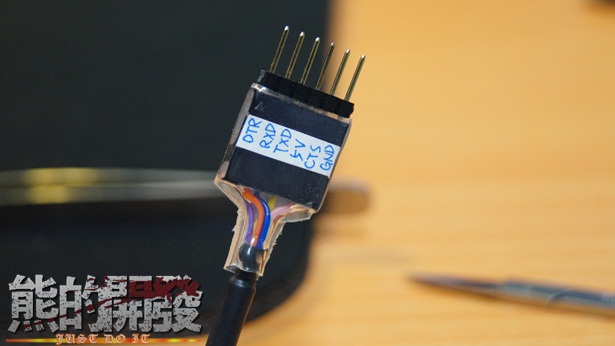

將多餘熱縮套管剪除
漂亮
完成

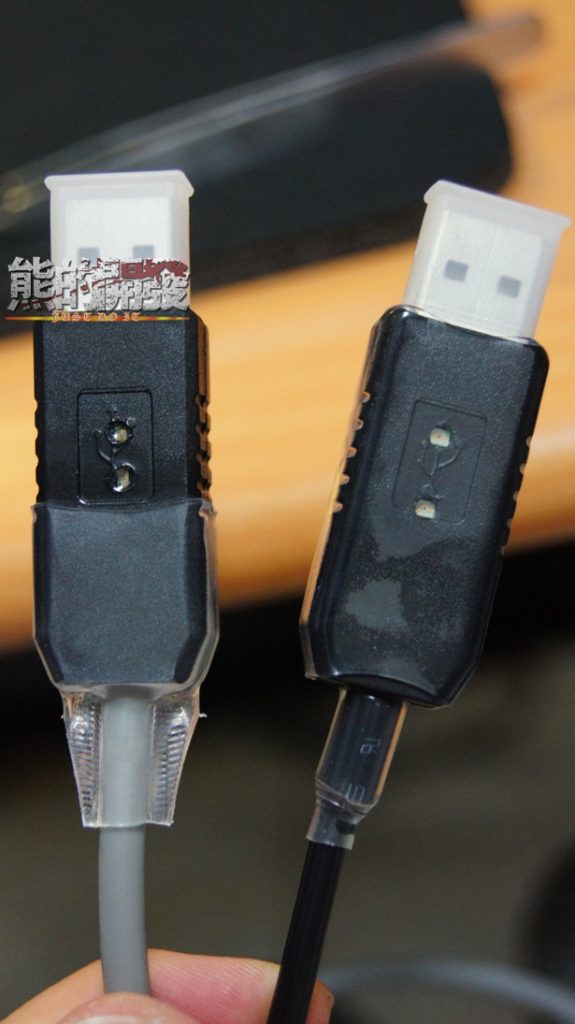

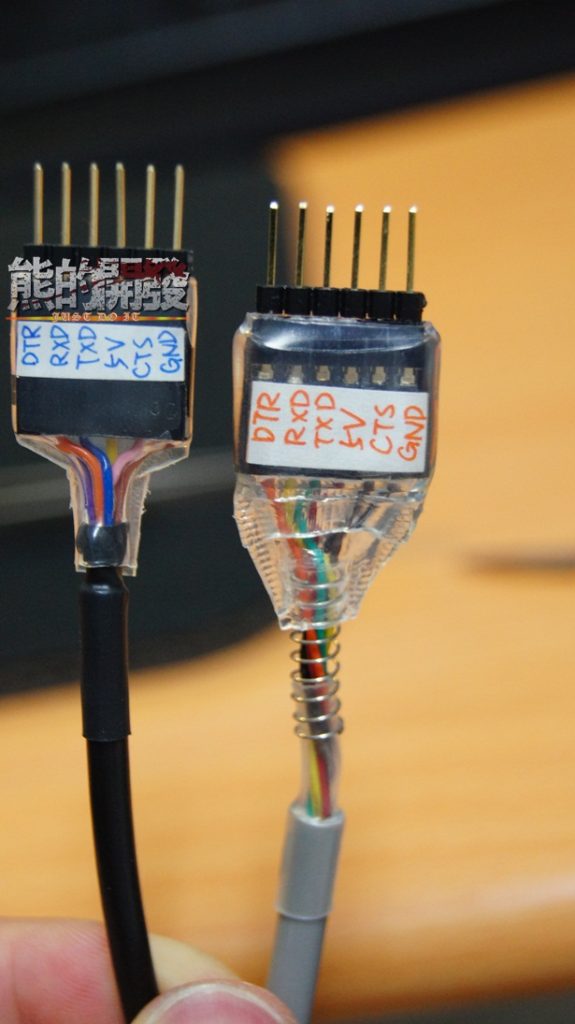

左邊為VER.2
右邊為VER.1
左邊為VER.1
右邊為VER.2
VER.2比較漂亮
正面

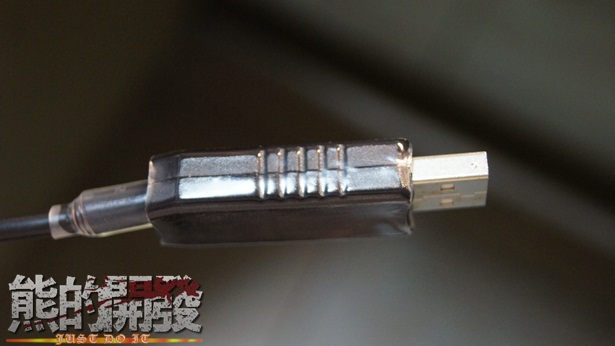

背面

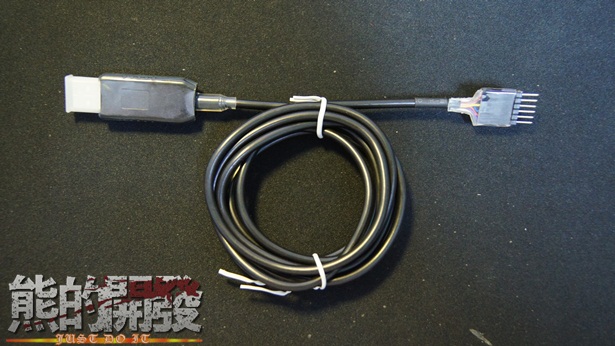

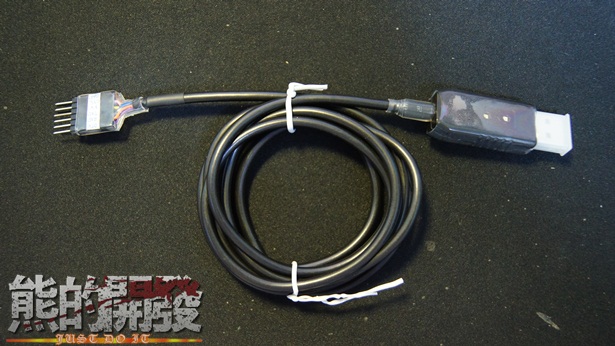

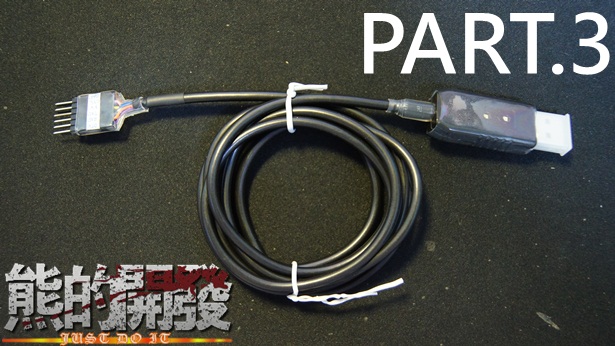

燒錄線完成
感覺很好 🙂
