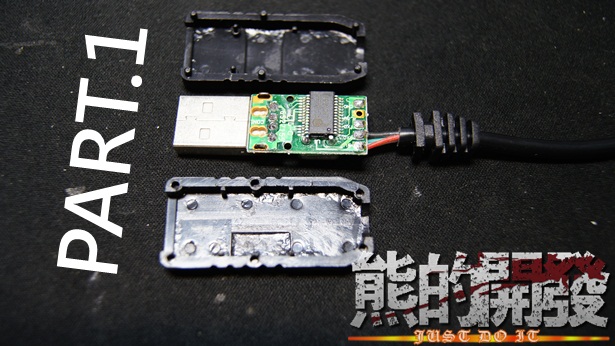

USB 轉 TTL PL2303HX 傳輸線 升級成 Arduino 線上燒錄線 PART.1 回顧
先規劃一下線材顏色功能
如果大家跟我一樣健忘的話
還是拿紙筆記錄一下

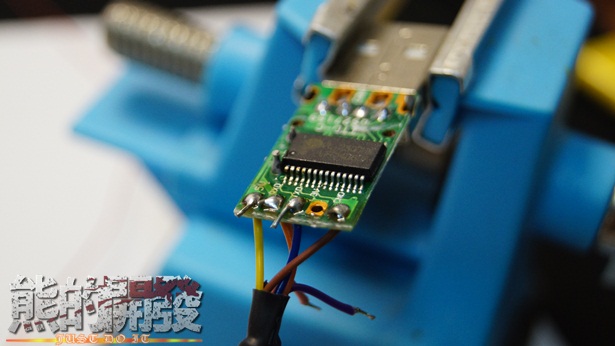

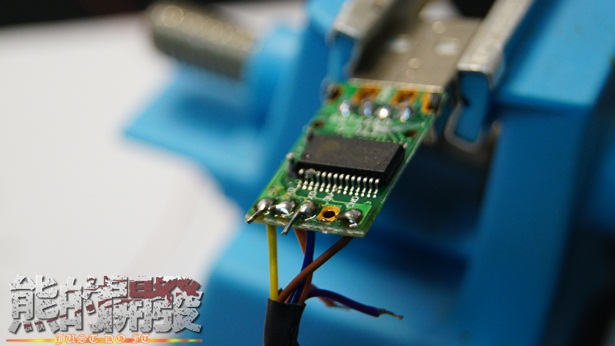

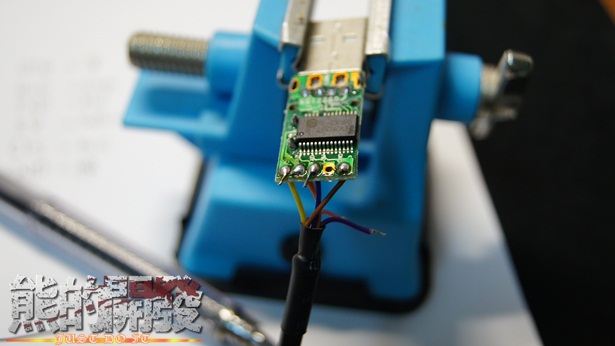

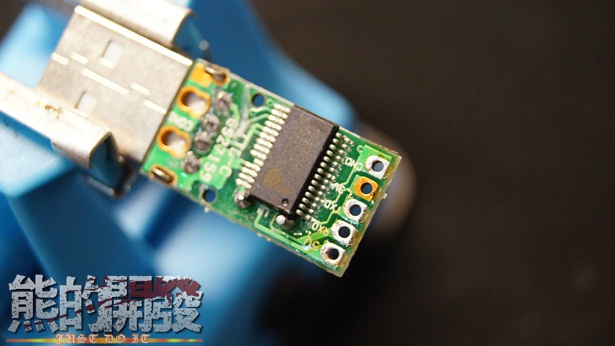

先把PCB本身有拉出的腳位焊接
- VCC
- GND
- RXD
- TXD
接下來要準備銀絲線

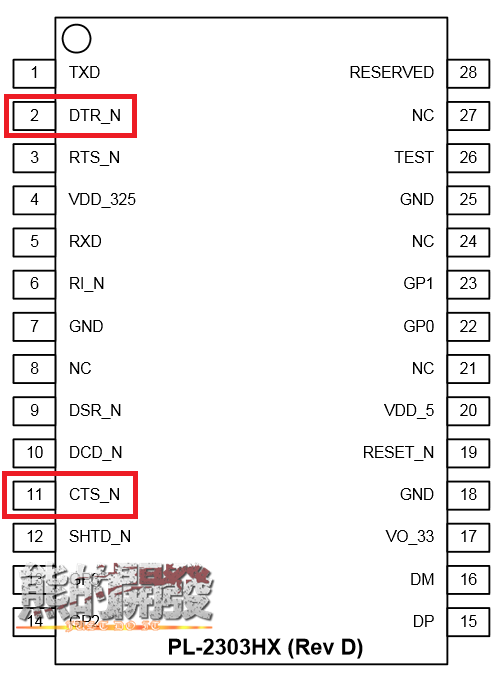

參考原廠DATASHEET
- DTR(位於 2 pin)
- CTS(位於 11 pin)
本文末有DATASHEET以供下載

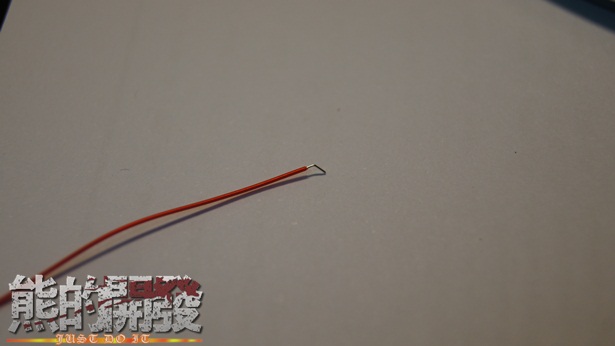

需要先上錫
這樣焊跳線比較容易
痾…
不小心就2、3pin短路了
GG
別緊張
用吸錫線清潔即可

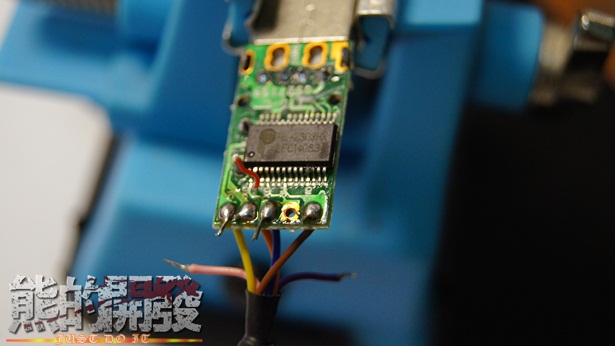

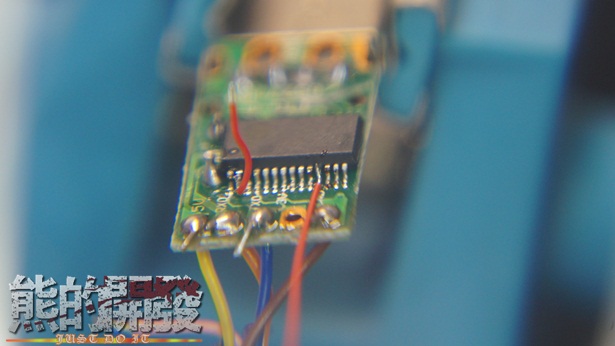

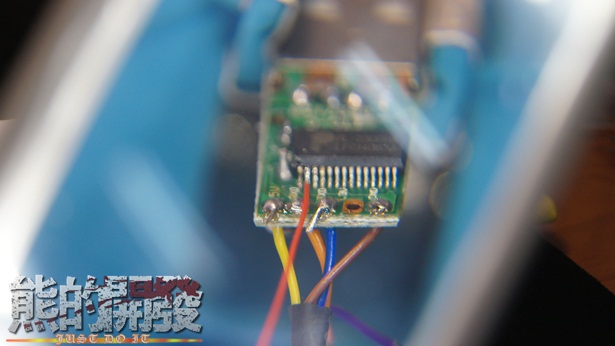

成功焊接DTR腳位
又不小心就11、12pin短路了
參照之前清潔方法處理

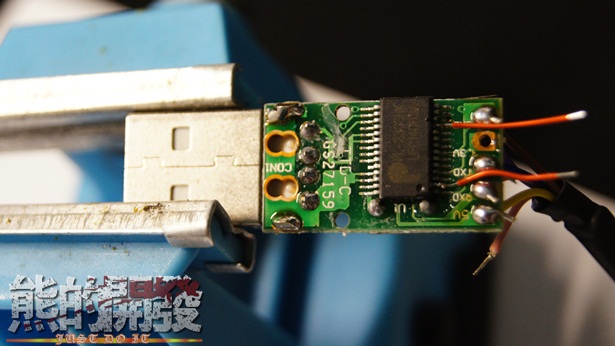

成功焊接CTS腳位
補強USB接頭固定腳位
增加傳輸時的LED顯示

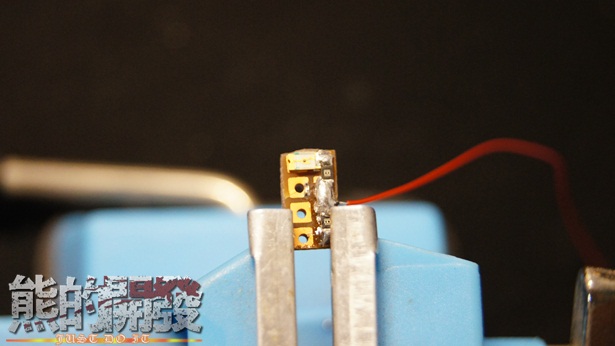

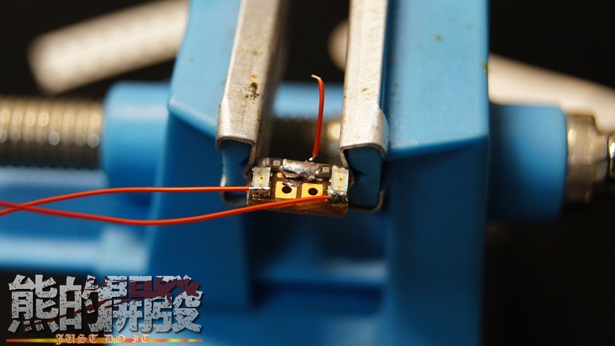

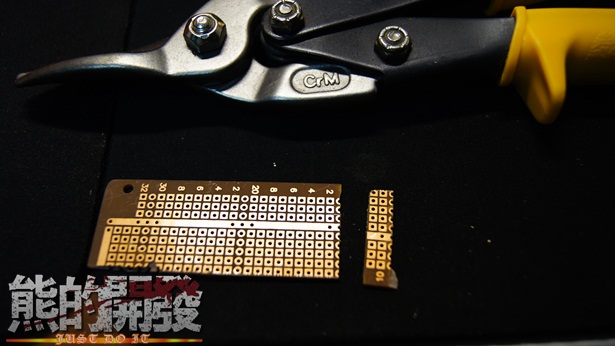

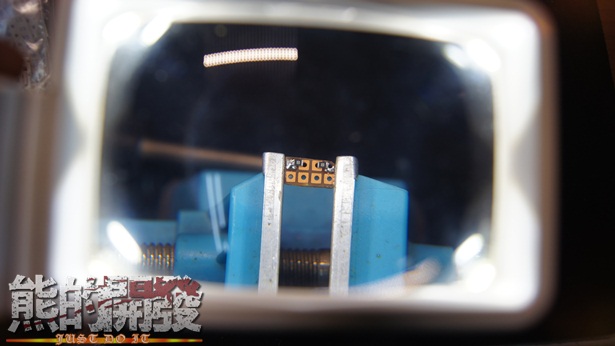

用鐵皮剪剪下4*2的洞洞板

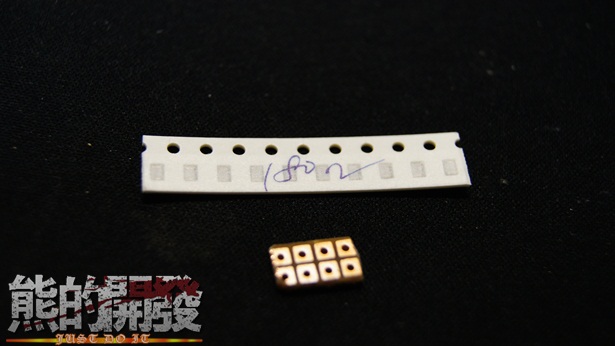

使用0805 180歐姆

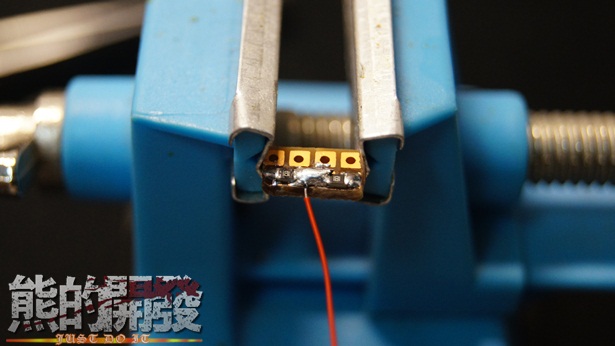

焊上0805 180歐姆 電阻
再焊一條跳線位於此2顆電阻之間
此線之後會焊接到USB的VCC(正極)

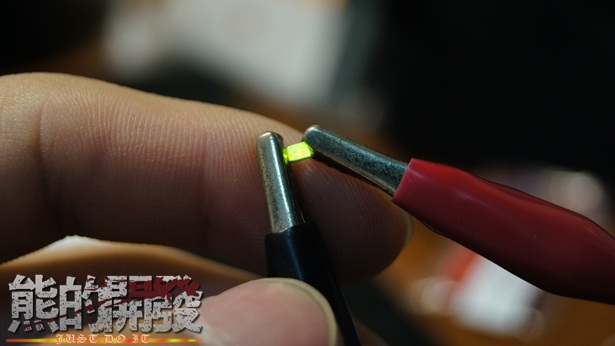

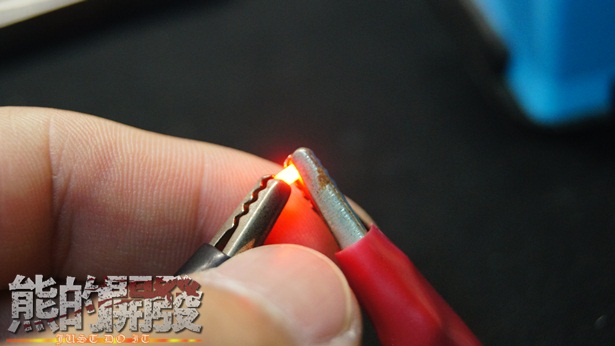

測試LED

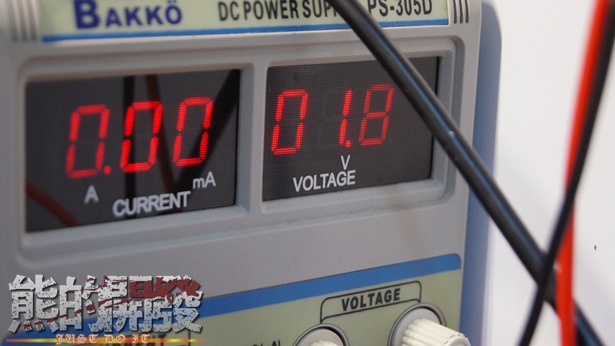

用1.8V測試LED是否正常
之前有再別的專案遇過
都焊接完成後才發現LED燒壞
就白忙一場了
還要確定正負極
通常SMD LED正面
有綠點方向為負極(注意也有例外)
紅色正常(1.8V反接不會燒掉)
綠色正常(1.8V反接不會燒掉)
焊上紅色LED
LED右側為正極(+)
LED左側為負極(-)

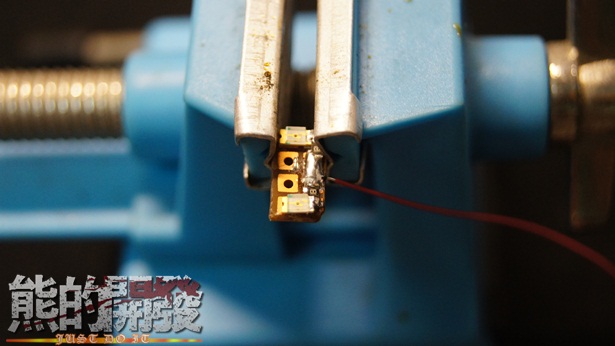

焊上綠色LED
LED右側為正極(+)
LED左側為負極(-)
將紅色及綠色LED負極拉出

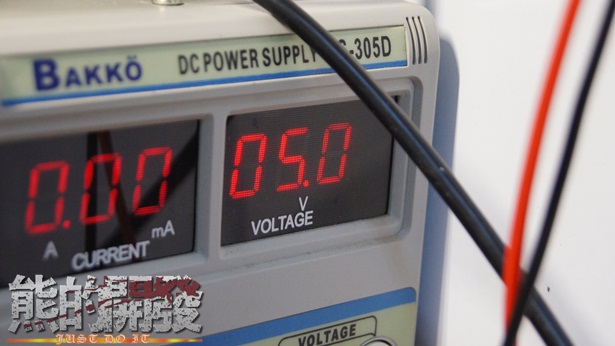

用5V測試LED
注意一定要經過電阻
否則LED會燒掉
不然就真的白忙一場了

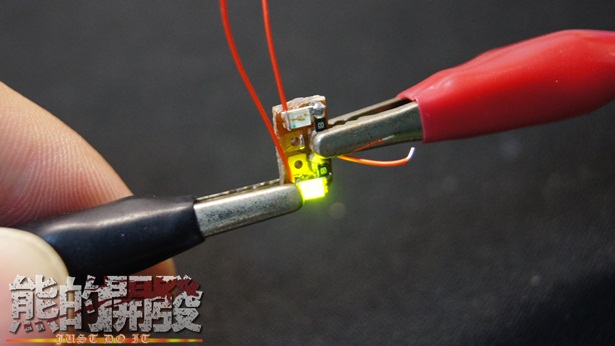

綠色LED正常

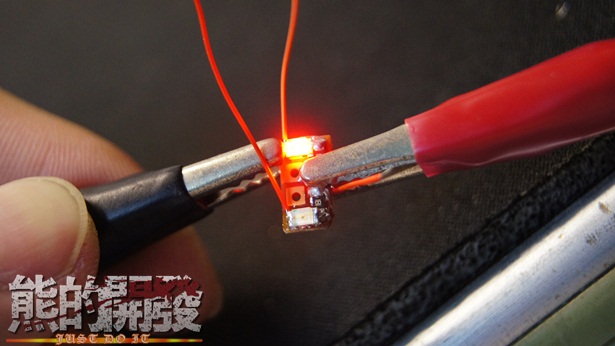

紅色LED正常

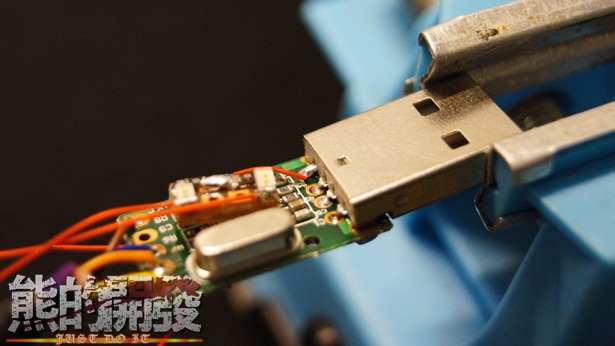

將剛剛提到的正極
焊接在USB頭的VCC(正極處)

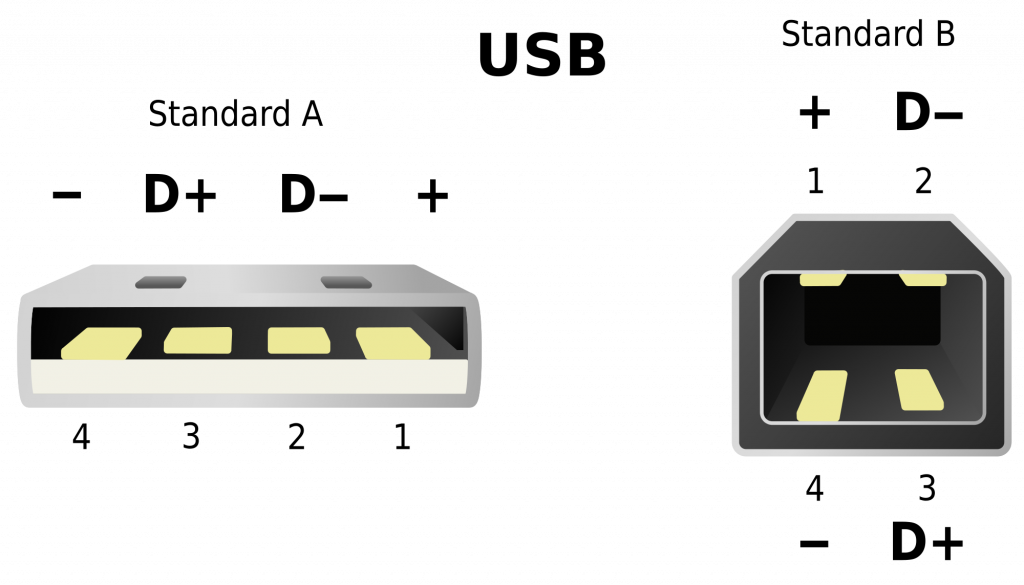

焊接在下圖USB街頭的最遠端PIN
從LED拉出的負極
紅色LED的負極焊接到PCB拉出PIN的RXD
綠色LED的負極焊接到PCB拉出PIN的TXD
不一定要跟我一樣
顏色可以自己挑選

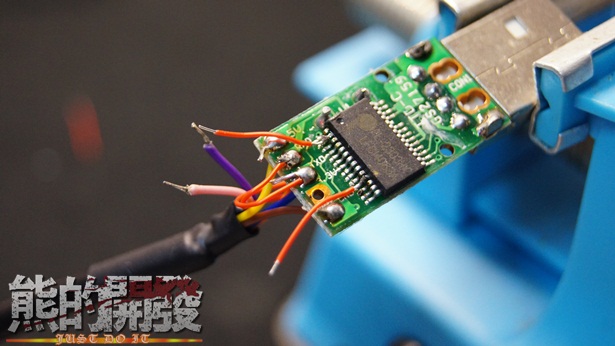

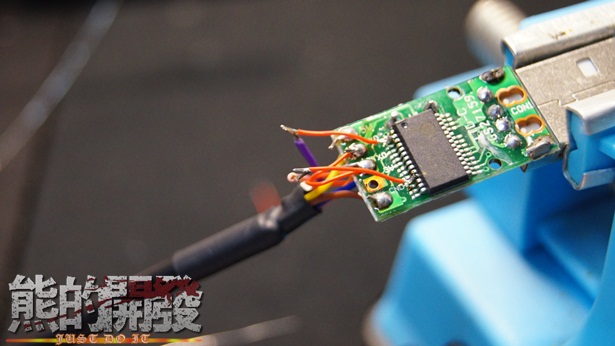

焊接DTR與CTS腳位

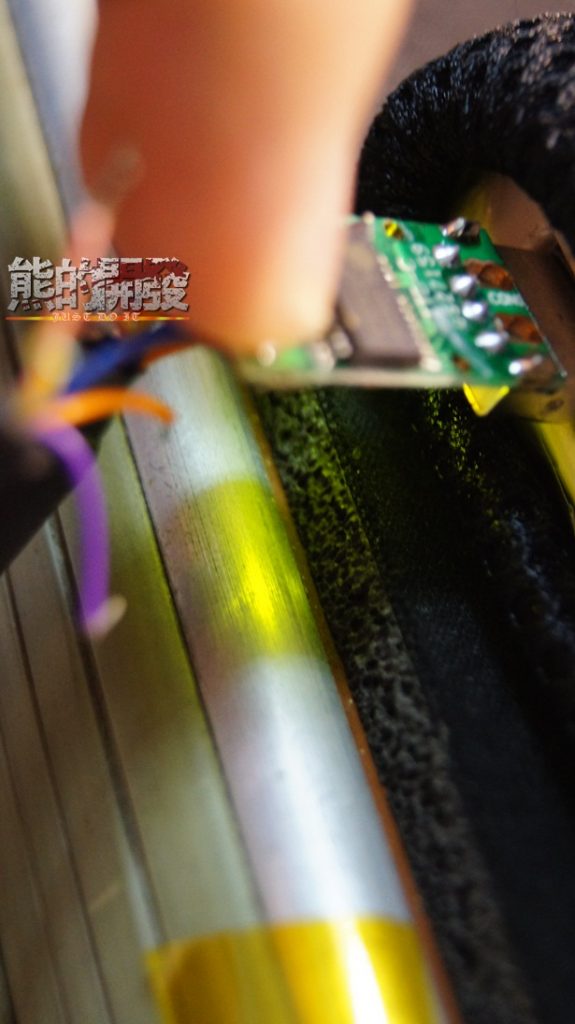

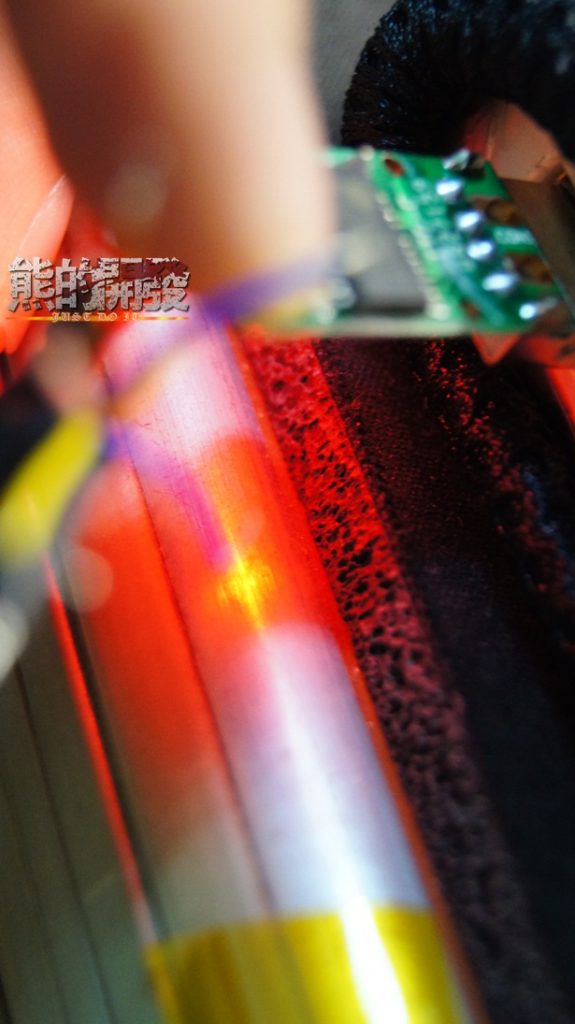

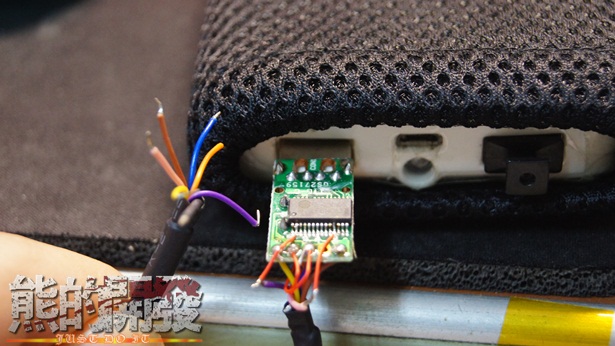

先插在行動電原
測試LED是否正常
雖然稍早試過
但不放心所以再試一次
綠色LED正常
紅色LED正常
