在2015/05/30~31的台北Maker Faire展覽
遇到廠商正在舉辦註冊帳號即可享有一次轉盤拿獎品的機會
獎品有四種
1.LinkIt ONE 開發板
2.BASIC KIT for LinkIt ONE 開發者基礎包(周邊模組)

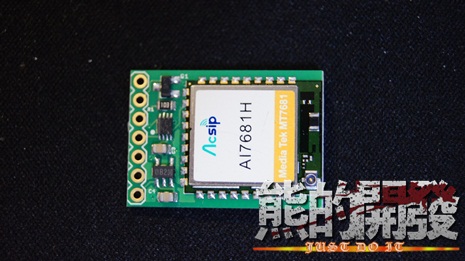

3.LinkIt Connect 7681 (WIFI模組)
4.LinkIt ONE 物聯網實做入門 書籍
我轉到LinkIt Connect 7681和LinkIt ONE 物聯網實做入門書籍
之後就和介紹的人員聊一聊 Arduino 和 IOT 物聯網
聊完要離開時
結果他就叫我等一下
我心裡正想著怎麼了
看他轉身到一小間像倉庫的地方
偷偷摸摸的遞了一盒LinkIt ONE給我
又驚又喜
基本上獎品算時全數拿到(敲爽的~)
這種包裝我蠻喜歡的
背面講解一下這片開發板規格
海棉把開發板保護好好的
一般都將開發板直接用塑膠殼包裝販售
售價 $2500-果然不一樣
給我第一印象:插座挺鮮豔的

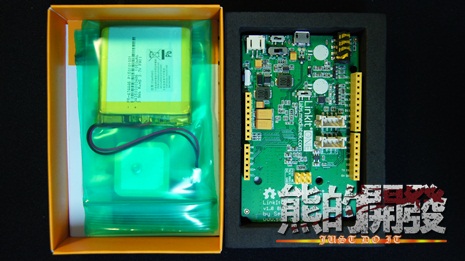

海綿拿起來
底部還暗藏玄機

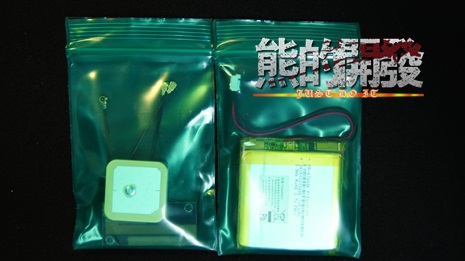

左邊是天線包
右邊是鋰電池

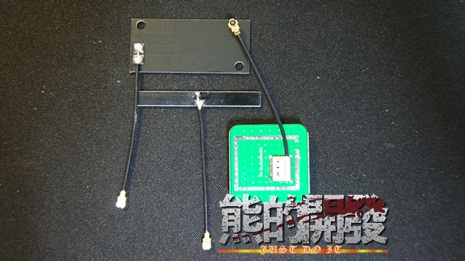

由右至左分別為
GSM GPRS、WIFI & 藍牙、GPS 天線

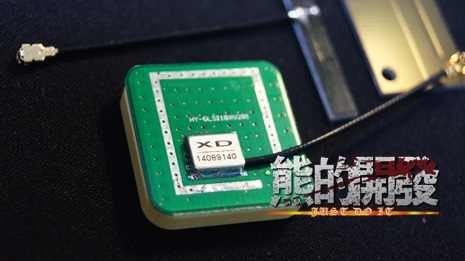

GPS 天線

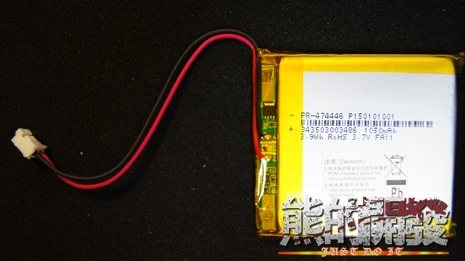

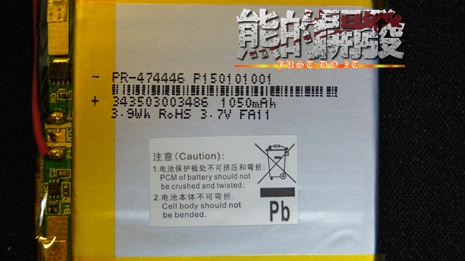

鋰電池
電容量 1050mAh

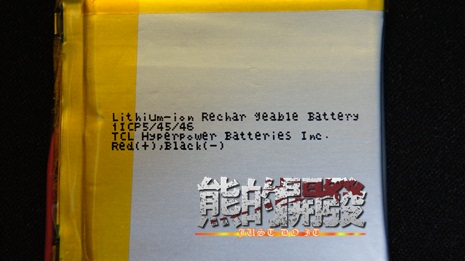

鋰電池背面

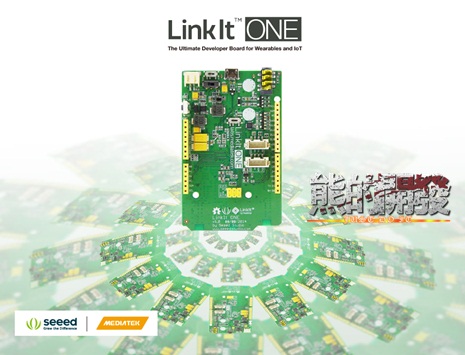

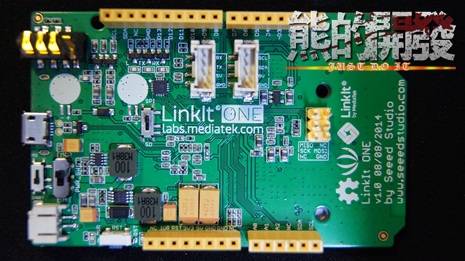

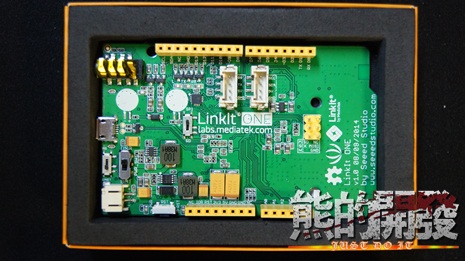

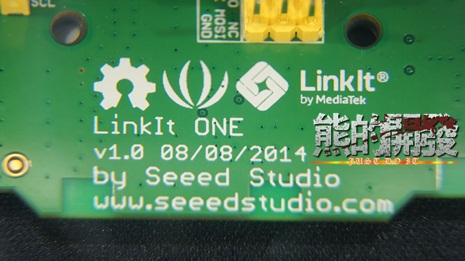

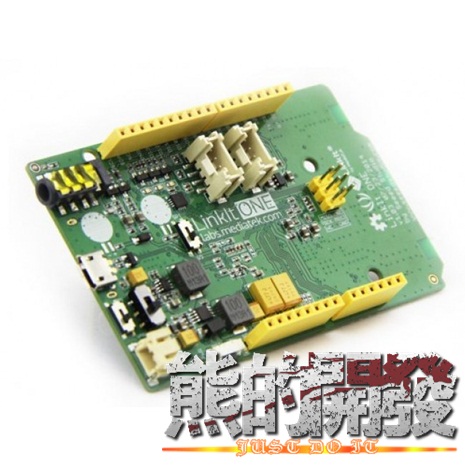

主角LinkIt ONE 開發板

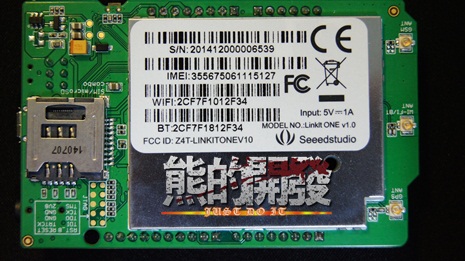

背面
晶片都被保護在金屬殼內
相關機碼序號都在標籤上

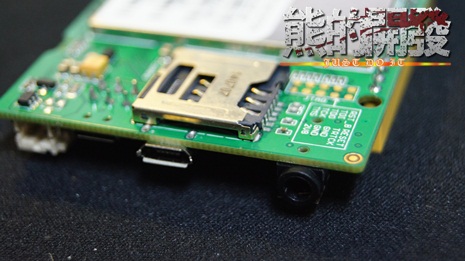

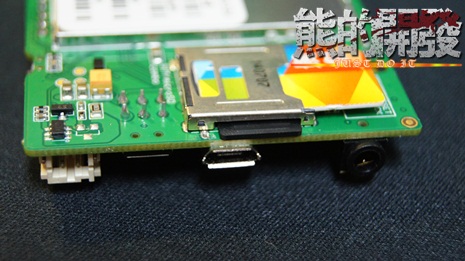

這個插座讓我感到驚訝(第一次看到)
Micro SD 與 SIM卡居然用同一個座

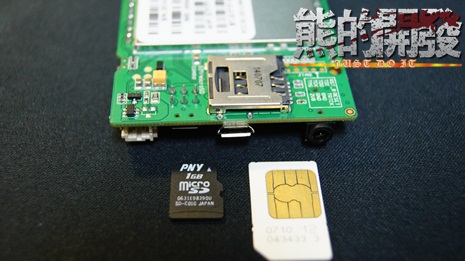

準備Micro SD 與 SIM卡來試插
完全就粉省空間
還沒有深入玩弄一番

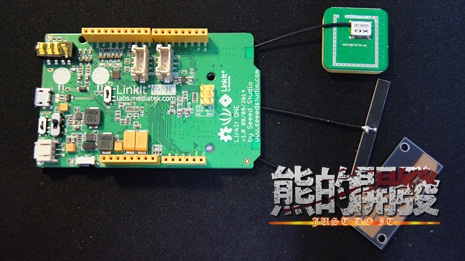

光接上天線就很興奮了

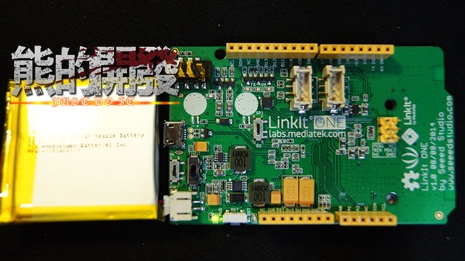

接上鋰電池
要將開發板上的開關切向BAT才能使用鋰電池的電源
要充電
直接接上MICRO USB 即可

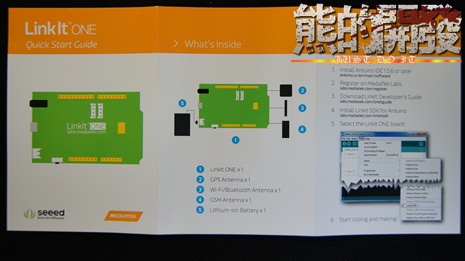

內附的簡易說明

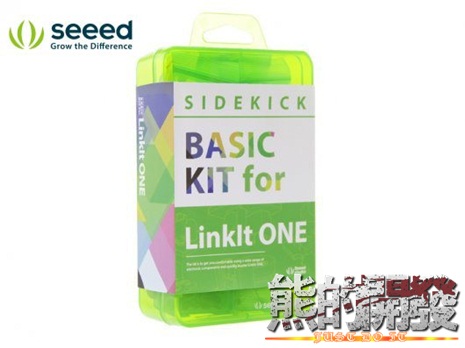

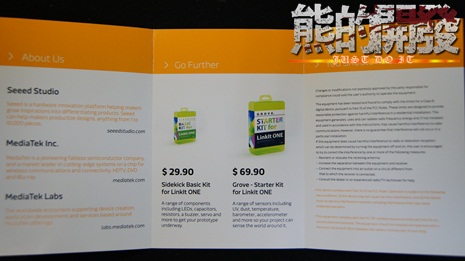

順便推銷一下周邊模組包

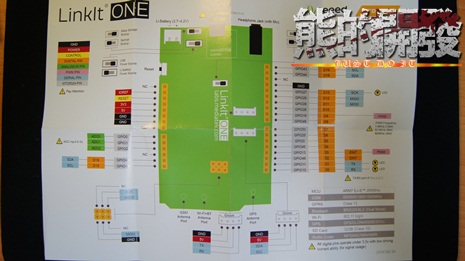

開發板說明

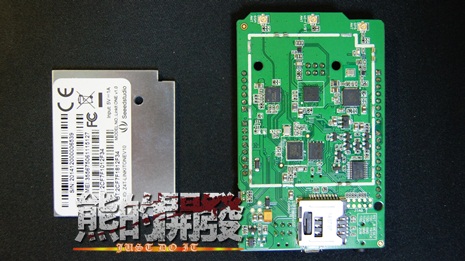

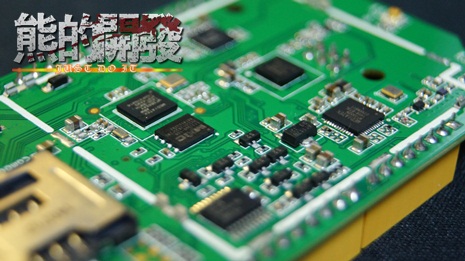

我終究還是想看一下
鐵殼裡的東西
所以我手癢的把鐵殼敲開了

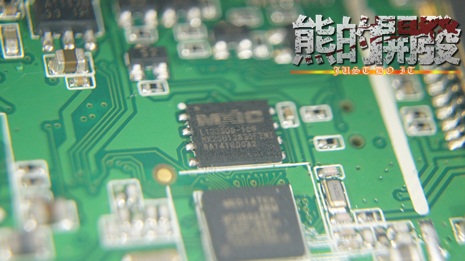

Macronix MX25U12835FZNI
記憶體功能
另外一提
旺宏電子…
之前大學專題競賽
拿DIY的CNC機器(專題影片)
初選就落榜
殘念OTZ

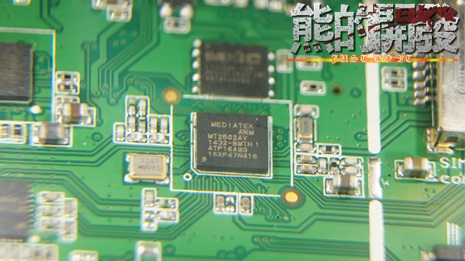

Mediatek MT2502A SOC Processor Technical Brief
這就是主要的MCU
BGA-143
260MHz 時脈
Texas Instruments TXS0108E
訊號電壓轉換IC

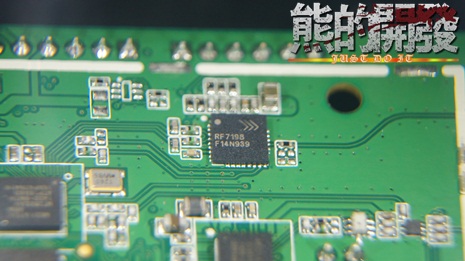

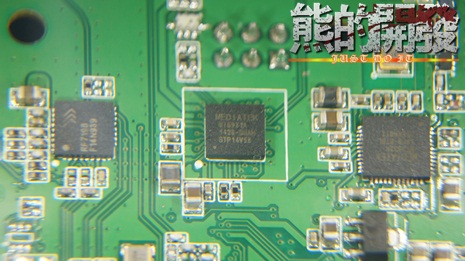

RFMD RF7198
GSM GPRS 處理IC
Mediatek MT5931A
WIFI & BLUETOOTH 藍牙處理IC

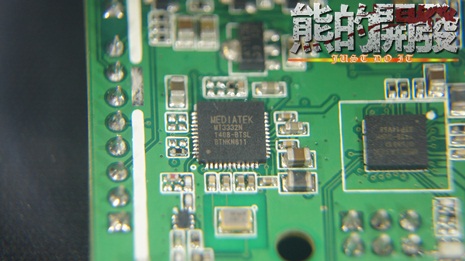

Mediatek MT3332
GPS 衛星定位處理IC

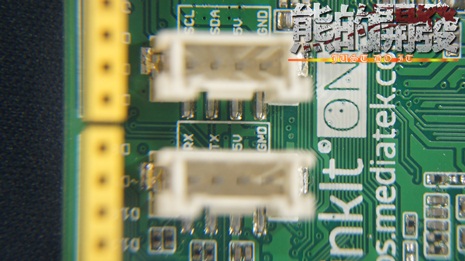

獨立串列通訊插座

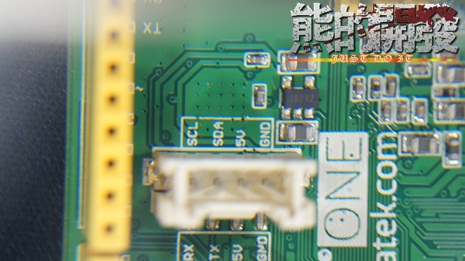

獨立I2C通訊插座

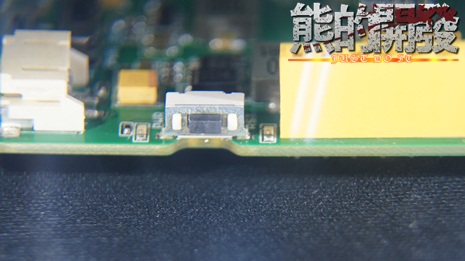

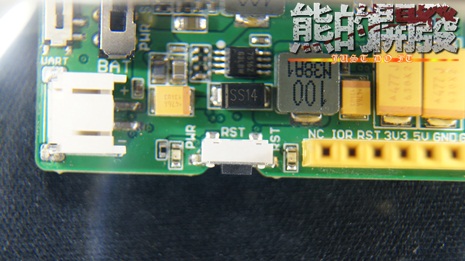

重製RESET鍵
也和其他開發板不太一樣
從側邊按的
PCB板也依照按方向
撈空以避免擋到按鈕空間

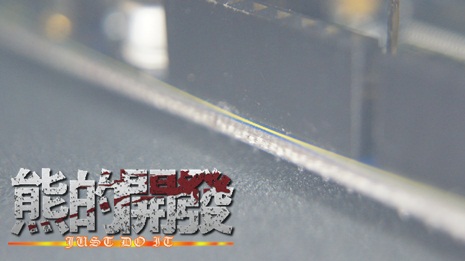

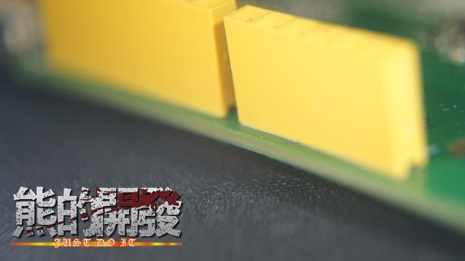

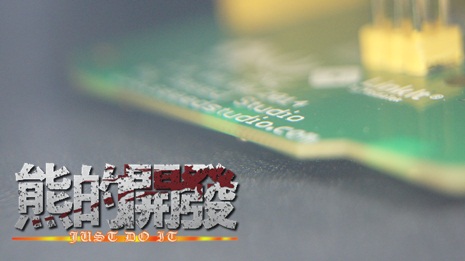

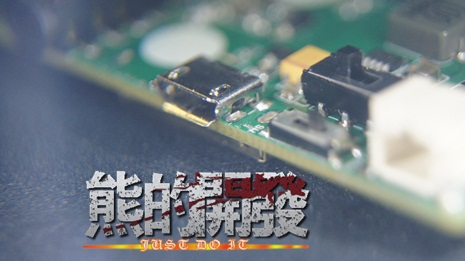

另外一件事
就是在於板邊的處理
非常光滑
疑似有打磨過
乾淨
乾淨
乾淨

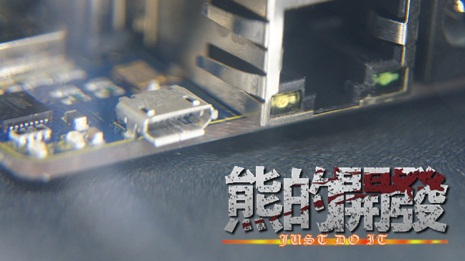

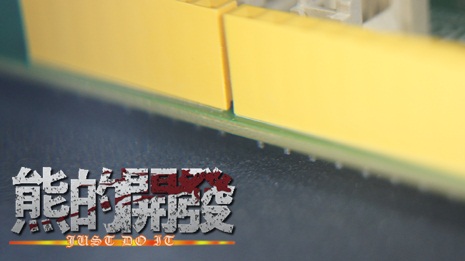

另一塊開發板
Freetronics – EtherTen

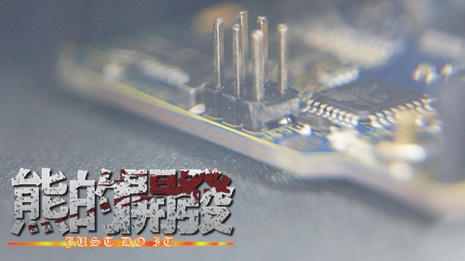

可以注意到有毛邊
兩側有毛邊
兩側沒有
有毛邊會造成手感不好(太苛刻了八)

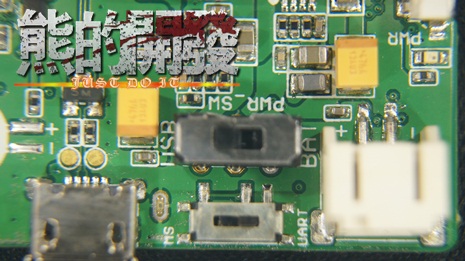

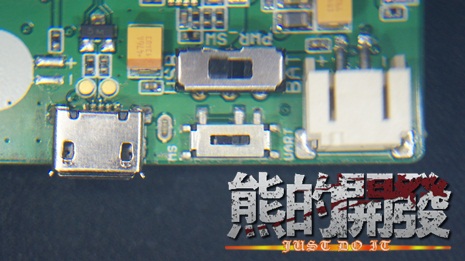

選擇更新任體(MS)或是串列通訊(UART)
選擇由USB供電或是由電池供電
如果要充電
請切到BAT
並插上MICRO USB LINE

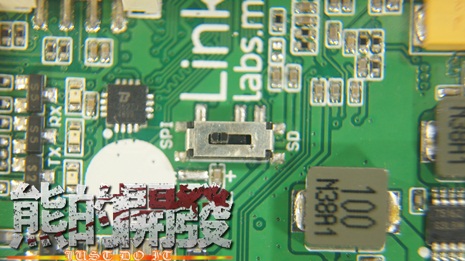

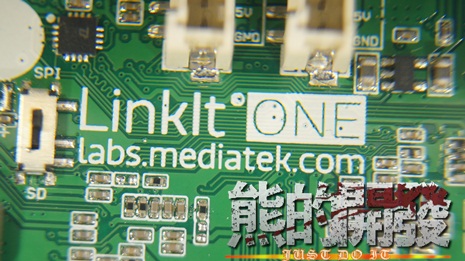

因為SPI同時只能有一組裝置使用
所以有這開關選擇目前SPI使用周邊
以便切換
LinkIt ONE
labs.meduatek.com
因為要使用到 Arduino 的開發環境
沒有Arduino 開發環境的要先安裝Arduino IDE
沒有Arduino 開發環境的要先安裝Arduino IDE
要到
下載LinkIt ONE SDK
下載開發環境套件
才能在 Arduino 的開發環境開發LinkIt ONE
基本安裝畫面我就不說明了
當ARDUINO IDE 與 LinkIt ONE SDK都安裝完成後
實際傳的韌體到LinkIt ONE裡看看

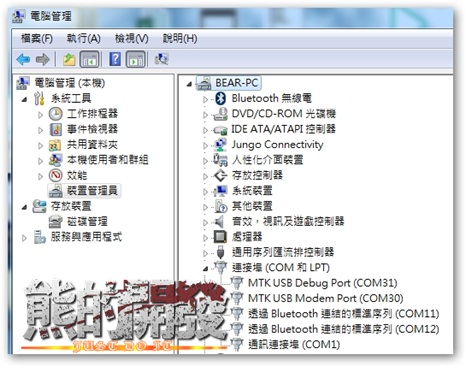

將LinkIt ONE與電腦連線後

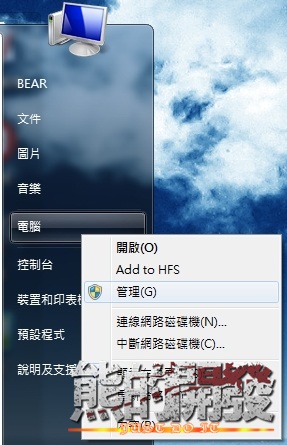

點選開始
在”電腦”或是”我的電腦”上
按滑鼠右鍵
並選擇”管理”
左邊選擇”裝置管理員”
右邊選擇”連接埠”
電開即可發現有兩項裝置
- MTK USB Debug Port(COMXX) 上傳程式用
- MTK USB Modem Port(COMXX) 查看通訊埠訊息用
所以記下 MTK USB Debug Port(COMXX) 的COM PORT號碼
開起Arduino IDE 後

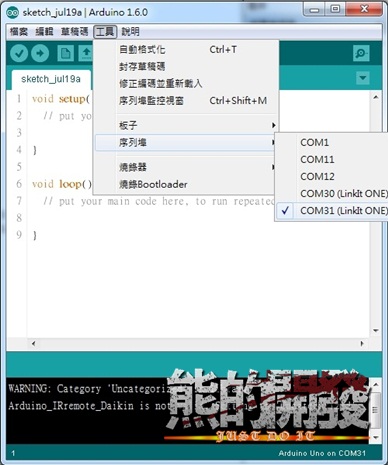

工具列 > 工具 > 序列埠 > COMXX(剛剛記下COM PORT)

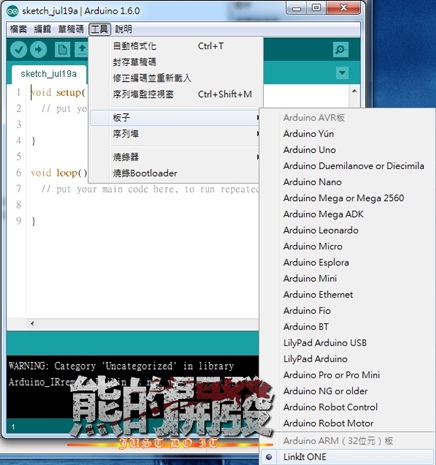

工具列 > 工具 > 板子 > LinkIt ONE

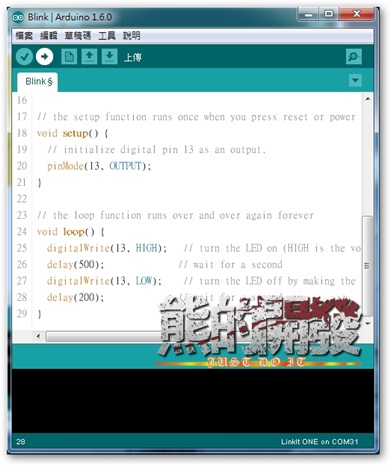

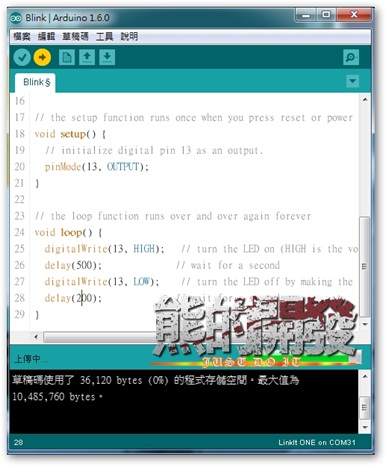

來試看看安裝個LED閃爍範例看看

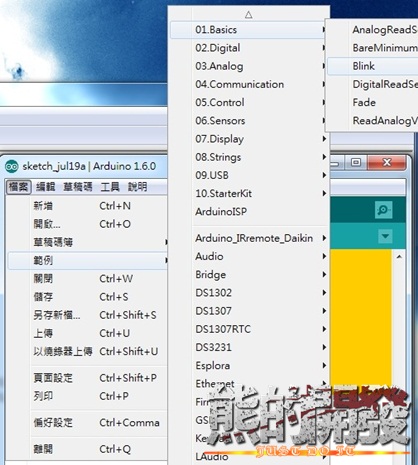

工具列 > 檔案 > 範例 > 01.Basics > Blink
修改個LED閃爍的延遲時間
delay(XXX); // XXX單位為毫秒
修改完按下Arduino IDE視窗左上角的箭頭上傳
上傳到一半
會發現LinkIt ONE USB自動斷開
過一會兒會再恢復連線

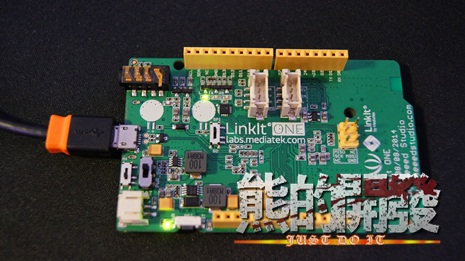

LinkIt ONE 開發板上的LED
開始閃爍
還沒有深入玩弄LinkIt ONE
所以還只能稍微摸摸這個禮物
哈哈
