在開發產品階段
需要一些開發板
在這裡指的開發板
不全然是指有MCU的PCB
方便測試使用的電路也算是開發板
我需要8*8 = 64顆按鈕鍵盤
又不想花錢買
也不一定可以買到自己想要的開發板
所以就自己LAYOUT電路囉
一切都是成就感阿!!!
文末有PDF檔案可以下載來自己洗!!
使用材料:
PCB板(162 x 121mm)*1
0603 10K 電阻 *8
1N4148 快速二極體 64 1111mm 按鈕64 杜邦端子 公8P4 、公16P1 、母8P4 、母16P1 、公2x5P1

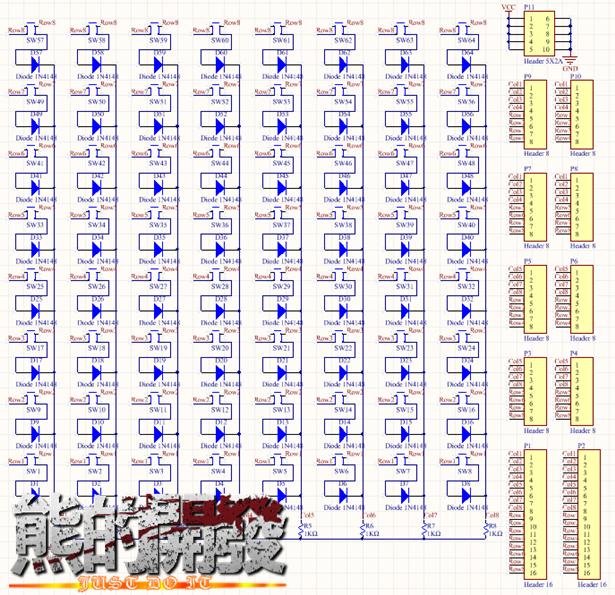

先繪製電路圖

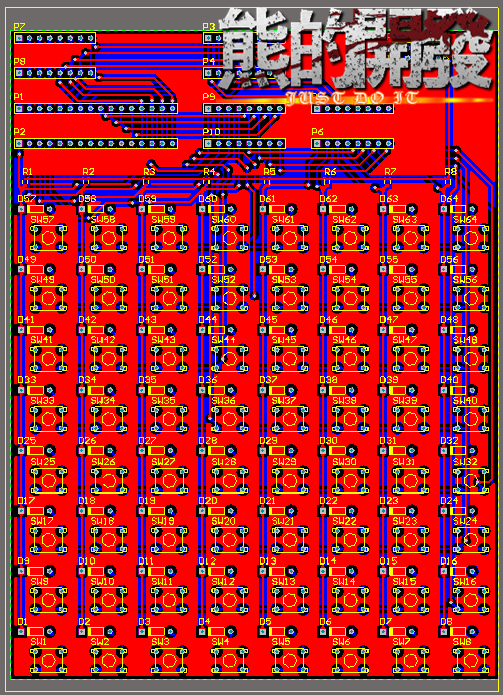

開始LAYOUT PCB
以下洗電路板詳細步驟教學請看這篇
此篇洗版過程
大概簡單帶過就好

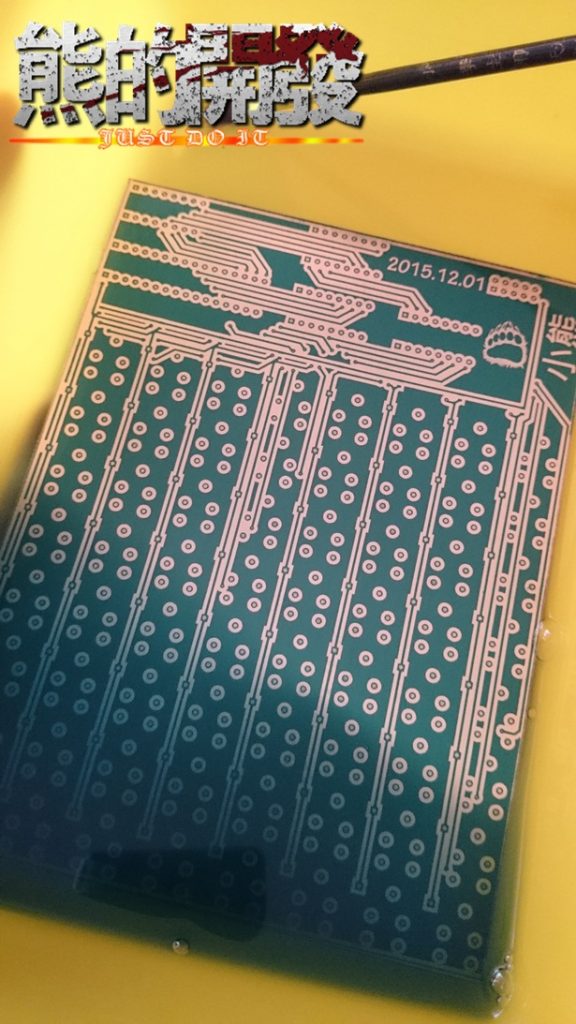

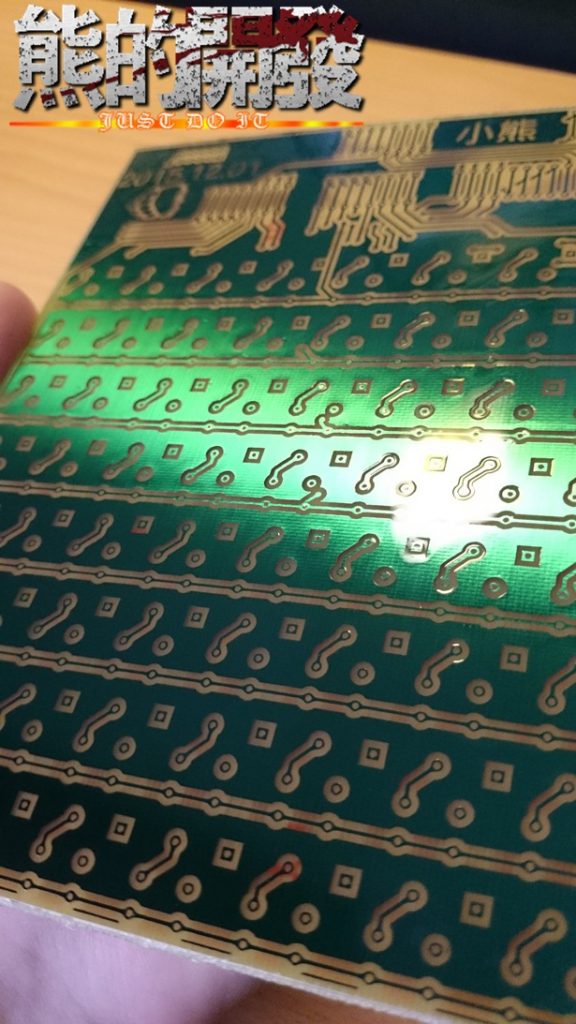

顯影

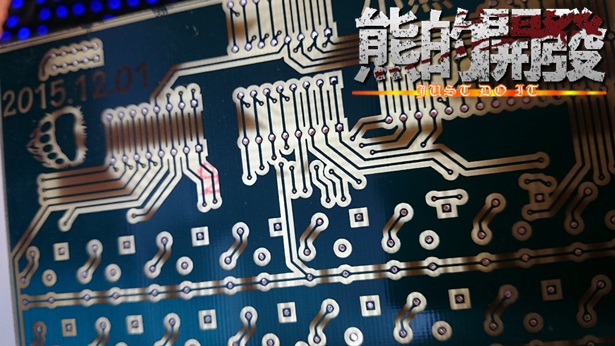

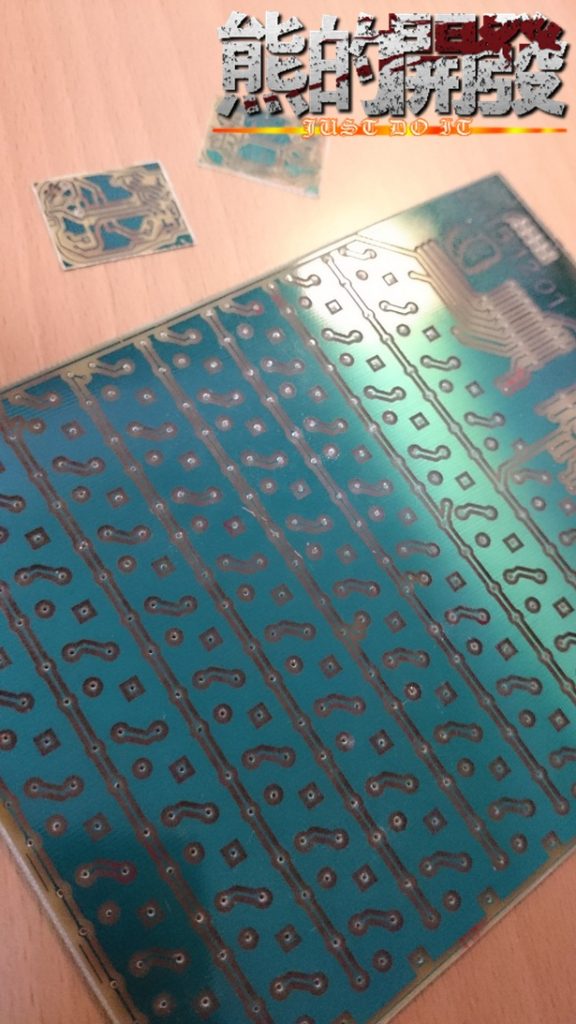

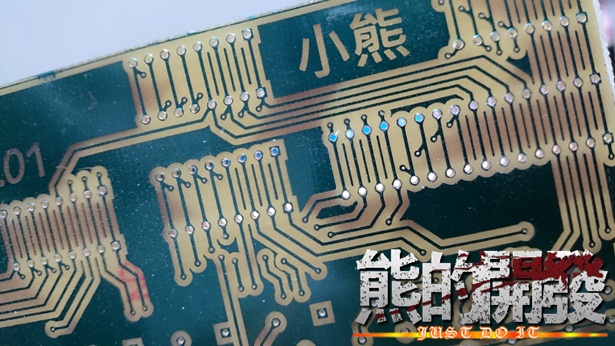

蝕刻好了
鑽孔
尺寸由小鑽到大
假設一個孔是1mm
先鑽0.5mm
再鑽1.0mm
DIY起來比較不會銅箔浮
因為有許多通孔、灌孔(VIA)
通孔、灌孔(VIA):不同層電路導通孔
我設定為0.3mm的孔

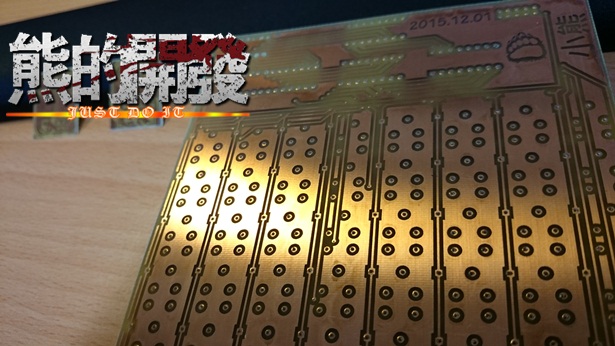

洗掉綠漆

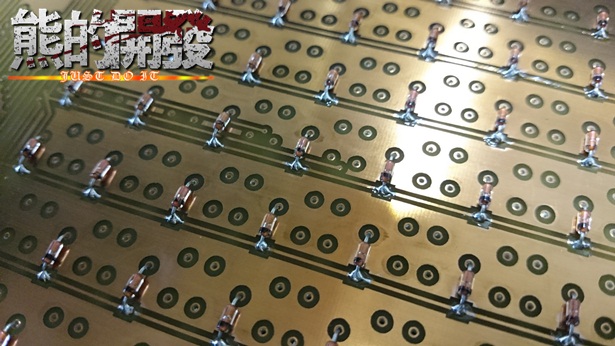

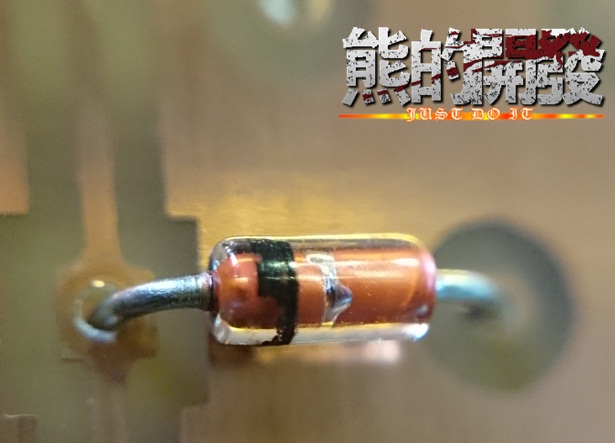

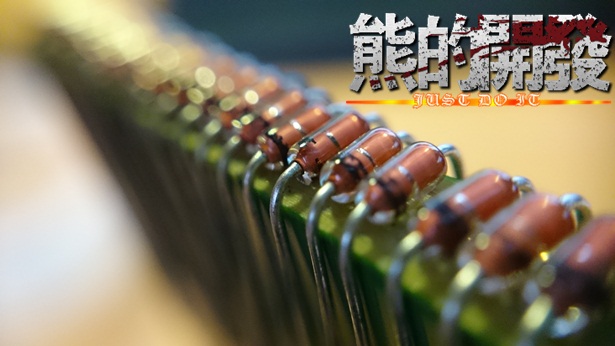

摺腳 1N4148 快速二極體
沒線路的PAD
我就跳過不焊接了

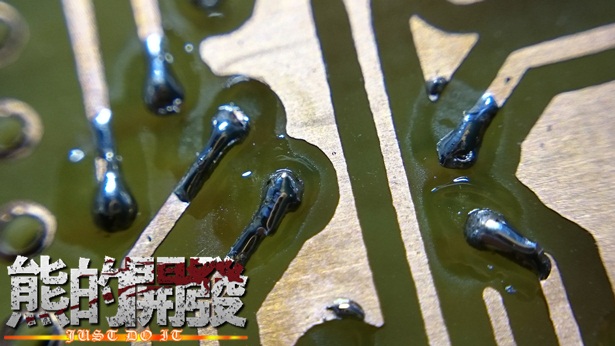

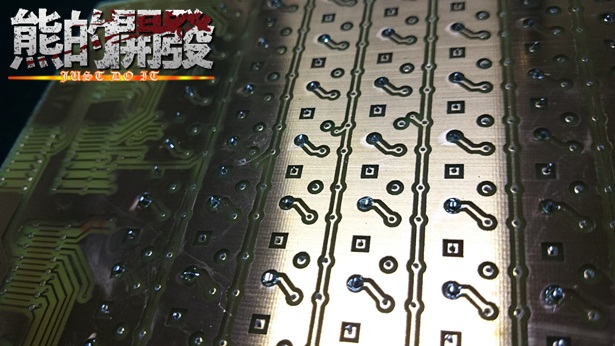

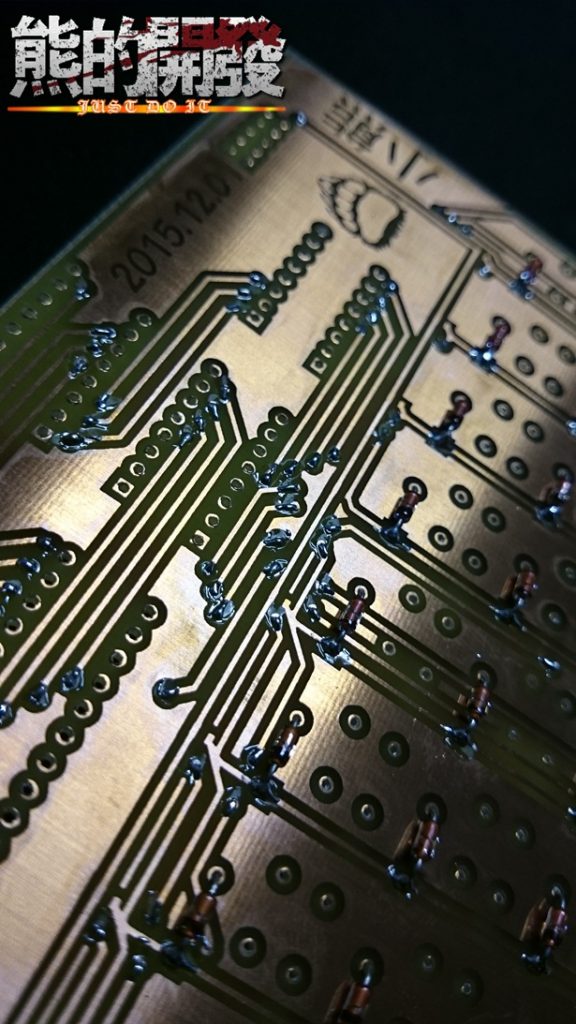

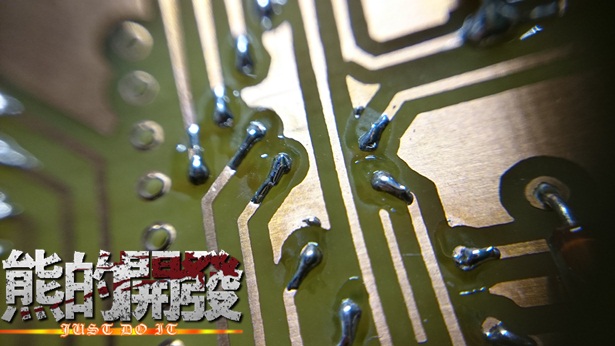

0.3mm的通孔、灌孔
使用銀絲線(OK線、鍍銀線)導通

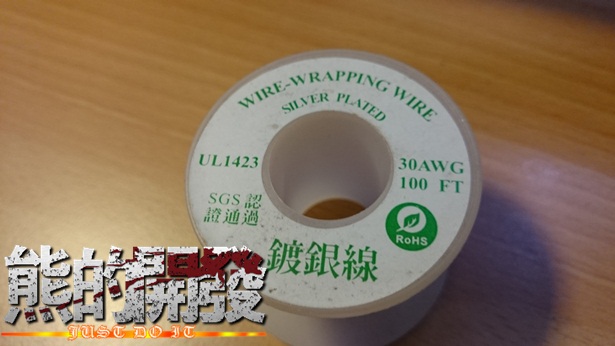

銀絲線(OK線、鍍銀線)
30AWG
UL1423
通孔、灌孔藥水很貴
雖然使用銀絲線穿線很花時間
但以DIY來說效果不錯

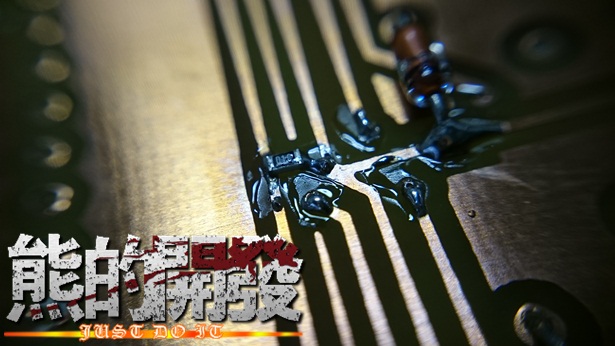

焊接0603 R1~R8 10K 電阻

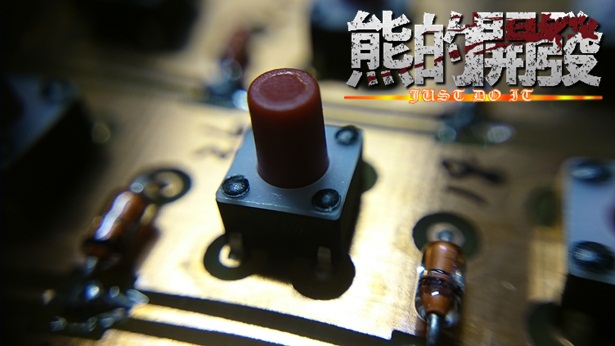

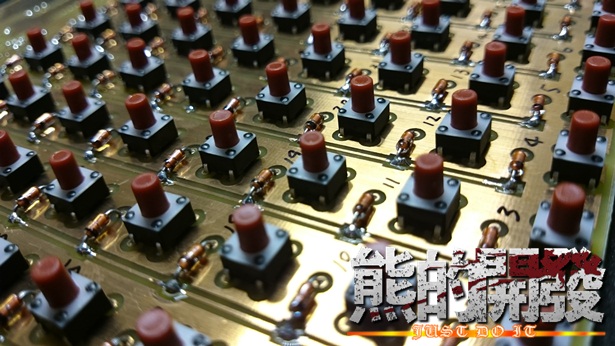

安裝按鈕

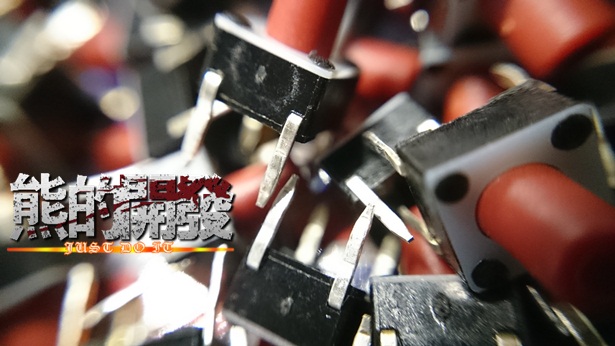

這種按鈕的腳都有點彎曲
用途是安裝在PCB板上可以卡住
但PCB版的洞沒有設計很大
所以必須將按鈕的腳使用鉗子夾直
才能順利插入PCB板中

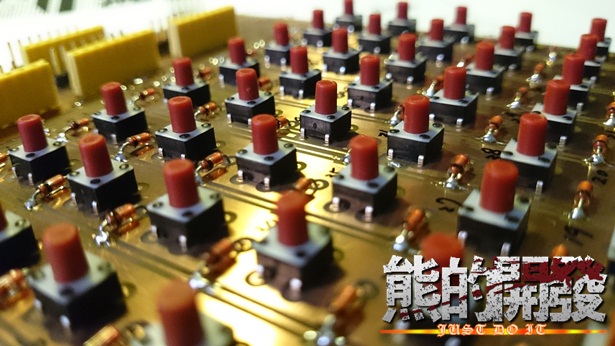

很整齊
讚讚!!

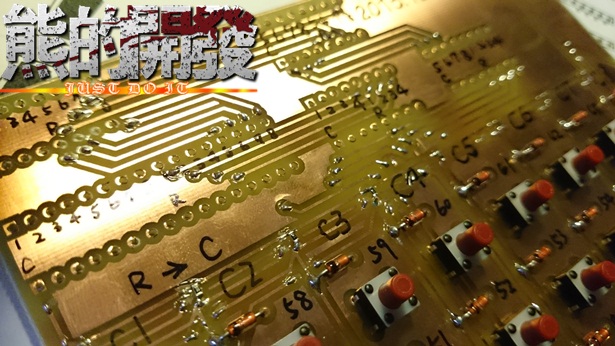

在安裝2.54杜邦端子前
先將每個腳位功能注記清楚
如果先焊好零件後就不好寫了

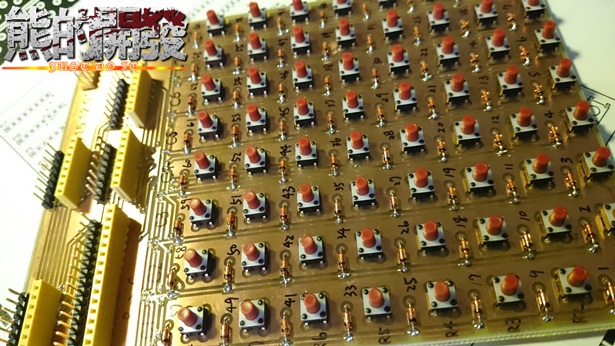

完成
收工
檔案下載(Download):
按我顯示下載內容
