開始洗板:
在所有動作開始之前
可以先打開蝕刻機的加熱棒預熱

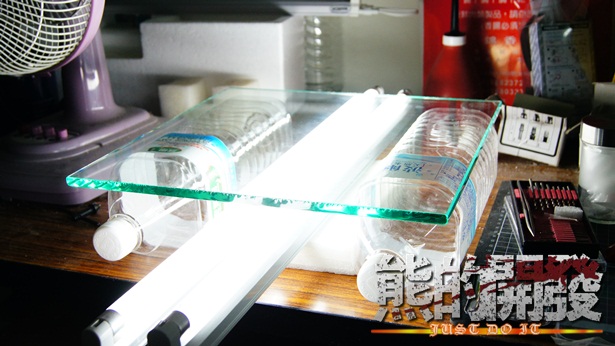

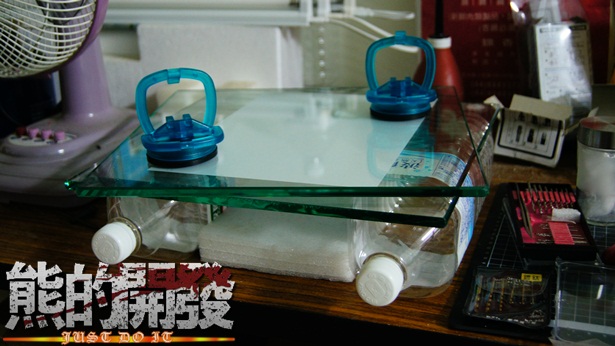

剛好有喝完的礦泉水保特瓶
就索性拿來架玻璃
燈管距離玻璃3~5公分
因為要雙面板
所以要對孔
TOP面與BUTTOM面要對齊

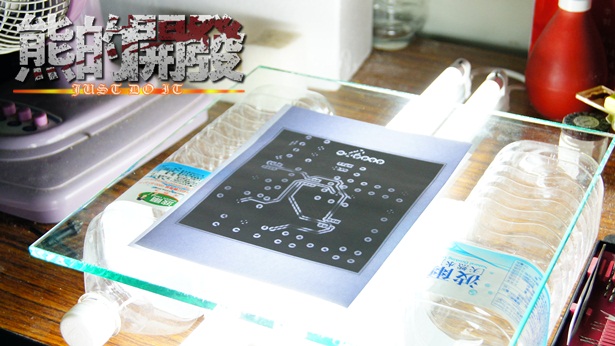

將LAYOUT的圖紙
包柱PCB夾在玻璃當中
因為我是用白紙

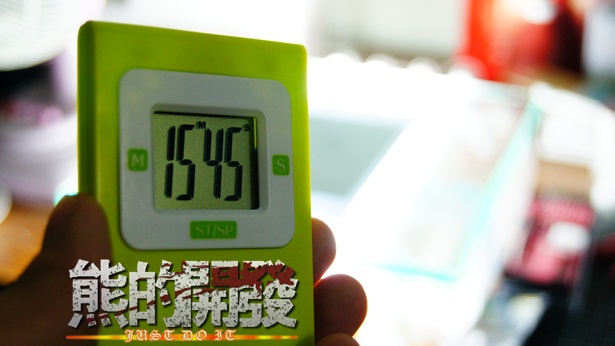

所以曝光時間需要比較長
我設定17~18分鐘
曝光結束後

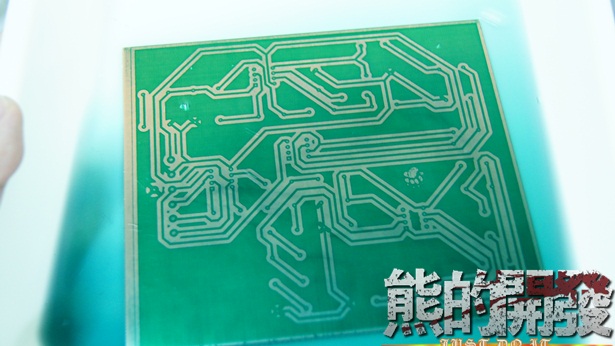

直接將PCB板放到顯影溶劑內
開始顯影
搖阿搖
翻面
再搖阿搖

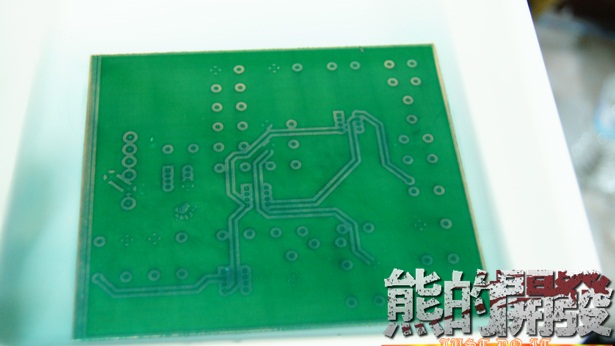

顯影完
如果有發現斷線
可以用奇異筆補一下
確定沒有問題後

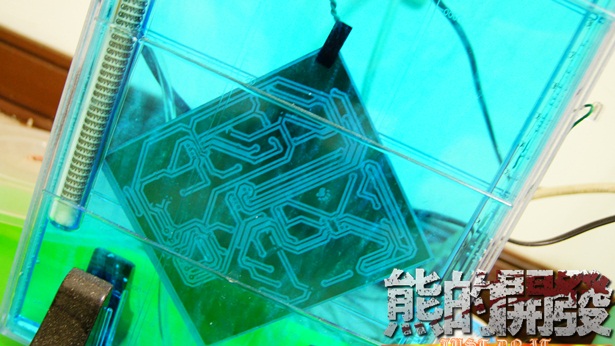

就可以放到蝕刻機裡囉
再將空氣幫浦打開
板子洗好囉
我習慣是用工業酒精把綠漆層洗掉
我知道它可以保護電路不會氧化這麼快
但如果不洗掉
在焊墊部分
上錫會有點困難
再來就是鑽孔

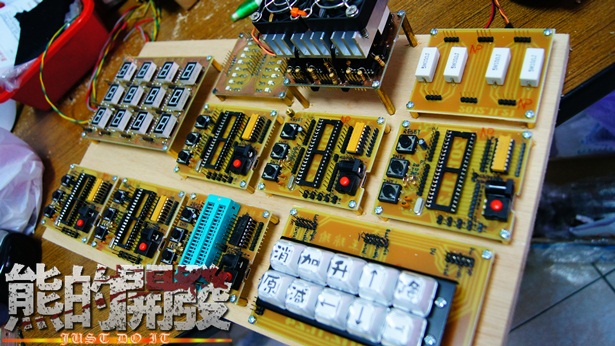

在大學時洗得

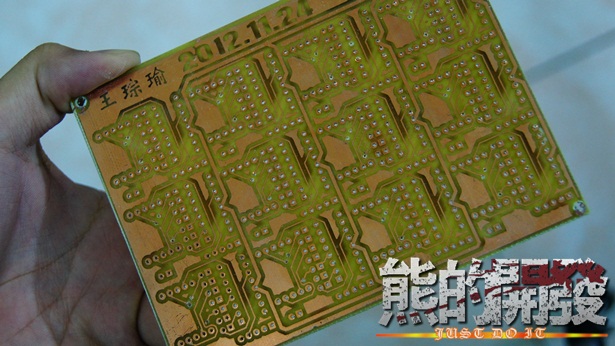

七段顯示器電路板

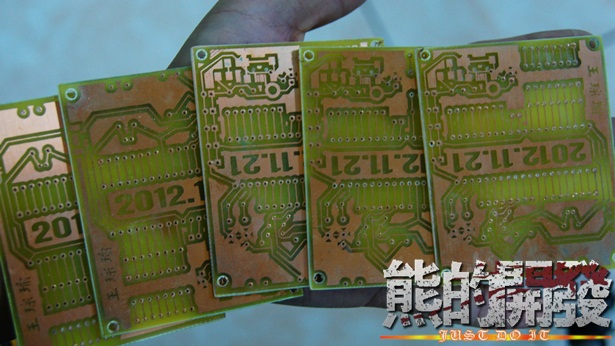

8051 8052 8951 8952 電路板

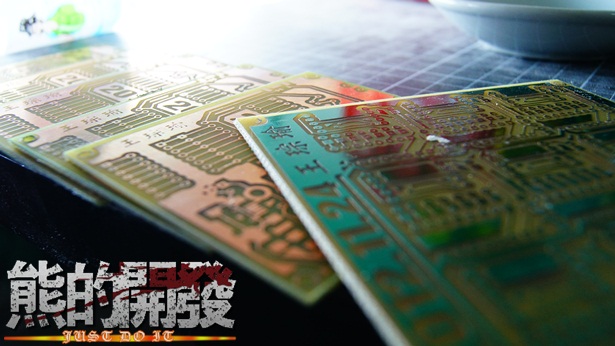

PCB洗板大功告成

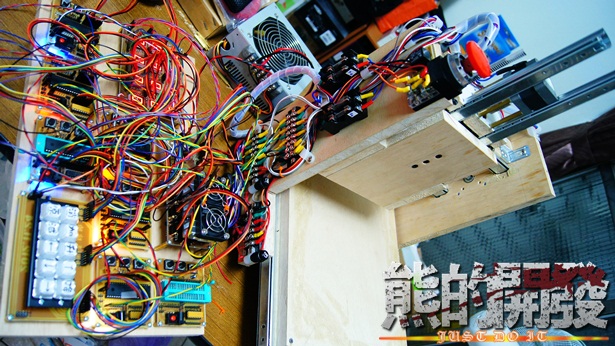

大學畢業專題就是這樣來的
