要自己洗電路板
而且要洗得漂亮
還是需要一些設備的
設備清單:
- 玻璃*2片(30*30cm$300/片) 五金行購得
- 玻璃吸盤(JTC-3118)*2個(300/兩個) 五金行購得
- 白光燈管*1~4支(二尺T5燈管 $300/支) 五金行購得
- ET-20蝕刻機*1台($1200/台) 電子街購得
- 顯影劑($10/50g) 電子街購得
- 藍色透明蝕刻劑($50/190g) 電子街購得
- PCB 感光電路板 電子街購得
- 計時器*1台 (電子錶)
- 精密秤重儀*1台(選)
材料準備與設備安裝:

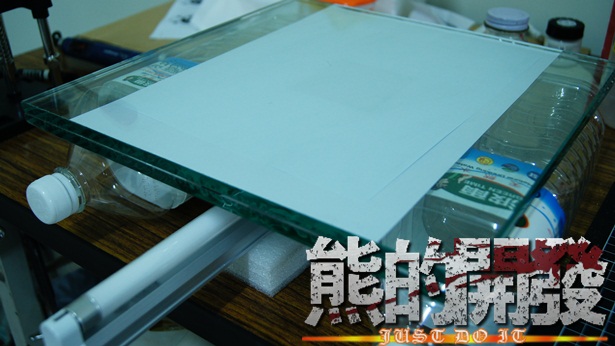

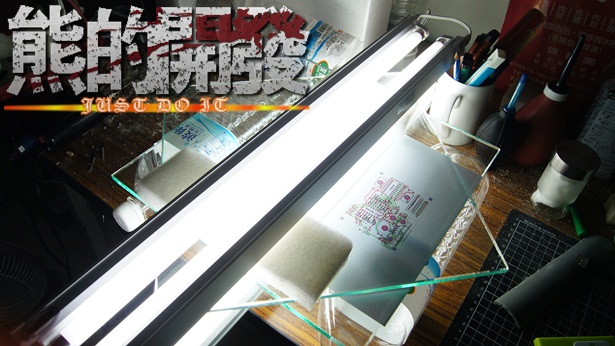

簡易曝光機:
依照曝光面積添購燈管
當然也可以分次曝光
我比較喜歡雙面一次曝光完畢
所以剛開始(大三)我買2支燈管洗單面
之後需要洗到雙面板時
再買兩隻
最後因為要自製專業完整的曝光機
所以再買四支燈管
<<工具DIY 自製曝光機 洗板好方便>>
工具DIY 自製曝光機 洗板好方便
蝕刻機:
因為我的蝕刻機是ET-20
所以依照表格
| 設備 | (自來水)加水量cc | 藥劑使用量 | 總液量 |
| 蝕刻機 ET-10 | 1300 | 2包/380g | 1500 |
| 蝕刻機 ET-10 | 1900 | 3包/570g | 2250 |
| 塑膠合 | 6500 | 1包/190g | 750 |
依照上表泡製
加熱棒我都設定50度
如果只有洗一片也沒有關係
蝕刻液是可以放著不管它的(不太會變質)
所以不用急著到掉
我試過放著半年到一年後再來蝕刻
一樣可以使用
只不過有些水分會蒸發
再加水就好囉
新的蝕刻液是透明的
而液體顏色會越洗越藍
可以等到變成深藍側再做替換
替換需要購買回收液混合
不可直接到入水溝
會破壞大自然喔
顯影劑:
劑量比水為1:20
這時精密磅秤就派上用場

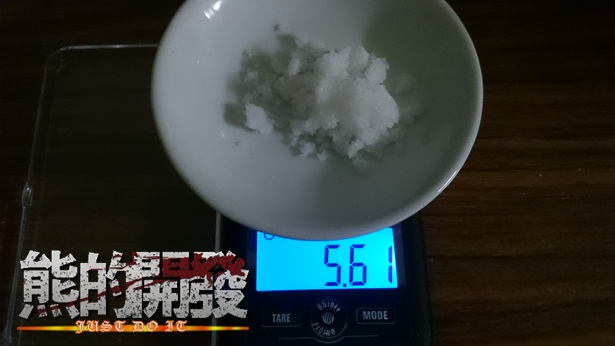

我每次的使用量為5克左右
所以需要100g的水
顯影劑很容易受潮
所以剩下的顯影劑要記得密封保存

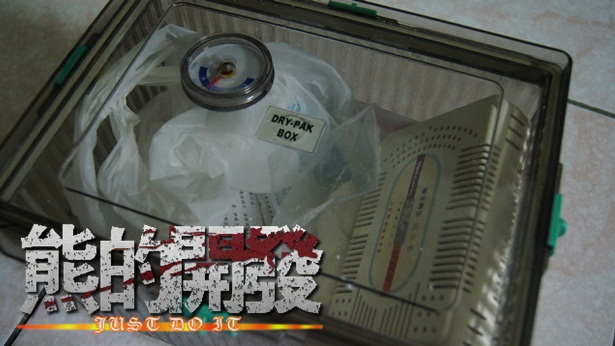

我都放在乾燥箱內

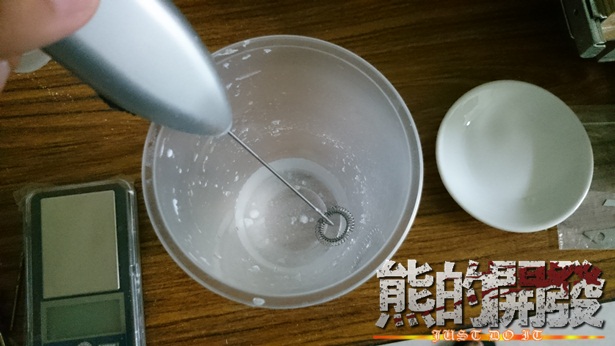

然後將顯影劑與水攪拌混合(攪拌機再IKEA買的)
在大學時
我用精密磅秤被我同學笑說有必要嗎?
但我洗的PCB板就是比他漂亮
該堅持的還是要堅持!!
PCB感光電路板:
依照LAYOUT大小裁切PCB板
這問題之前一直困擾著我
因為用手鋸很容易歪掉
而且曝光前鋸
容易傷到感光膜
又不想為了洗一小塊PCB
整塊都浪費掉
在網路上找阿找

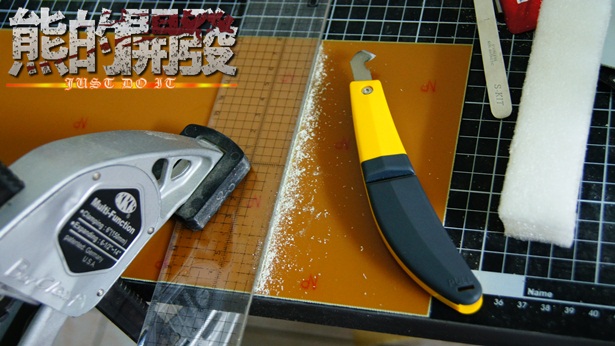

發現可以用

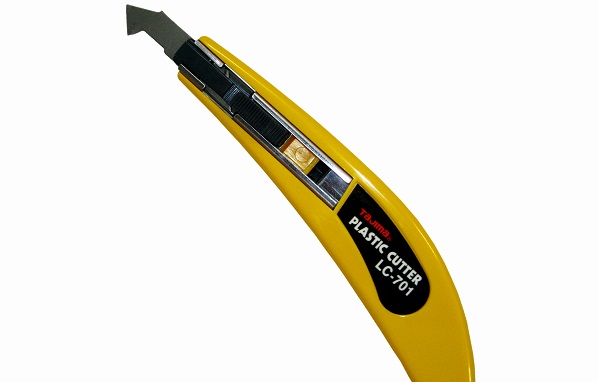

壓克力刀

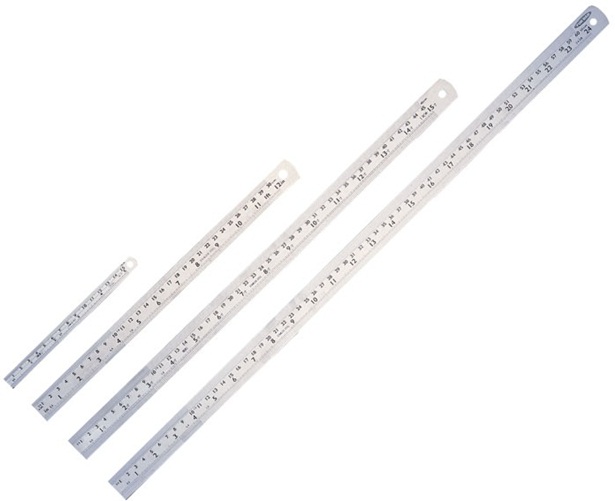

鐵尺

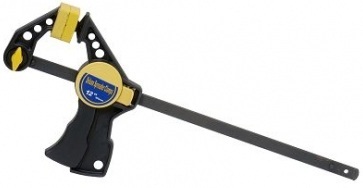

木工夾
省力切割PCB板

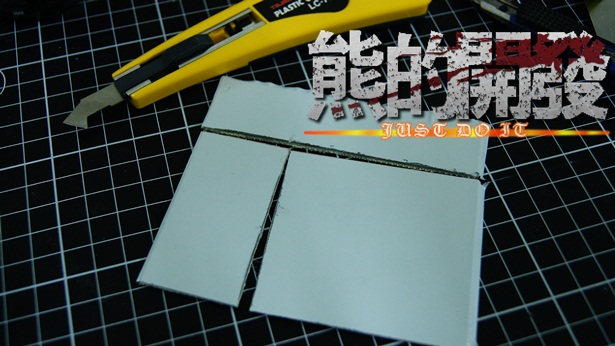

PCB雙面(厚1.6mm)用壓克力刀各劃個三刀
輕輕一摺就斷囉
而且很工整
傳送門:
