前言:
在大學時
學校有一台專業蝕刻機
在理想狀況下
將顯影後的PCB放進去
當PCB從另一頭出來時
應該是要完全蝕刻完成

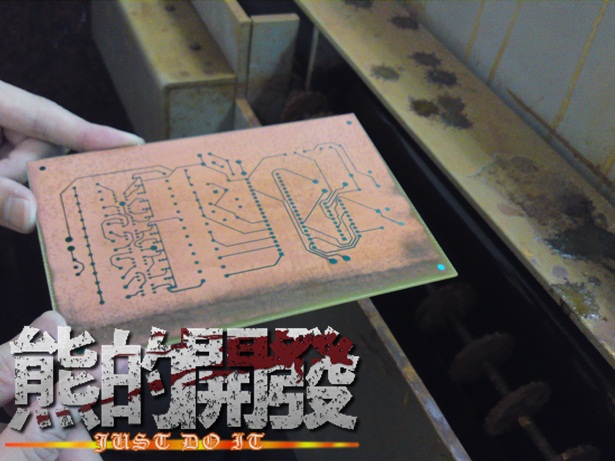

但因為學校機器疏於保養
導致洗板得品質很差
已經進入很多次了
還是沒有蝕刻完成

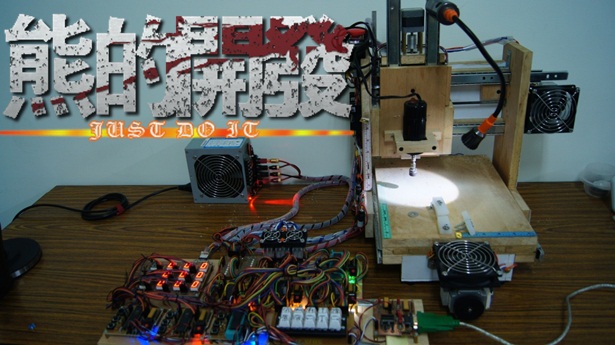

如果我畢業專題(NC TABLE)用學校機器來洗電路板
專題肯定做不出來
所以只好忍痛
自己搞一組洗板工具
當線路Layout完畢後

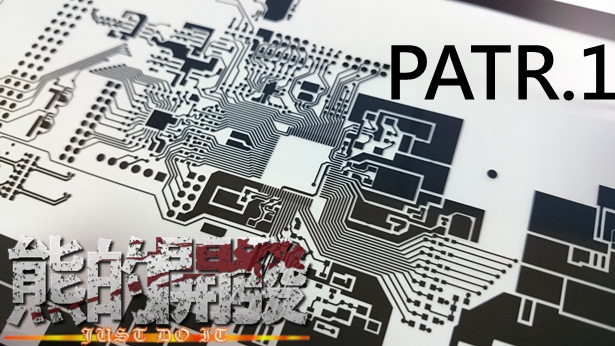

單面板可以直接印出1:1的線路圖
如果是雙面板

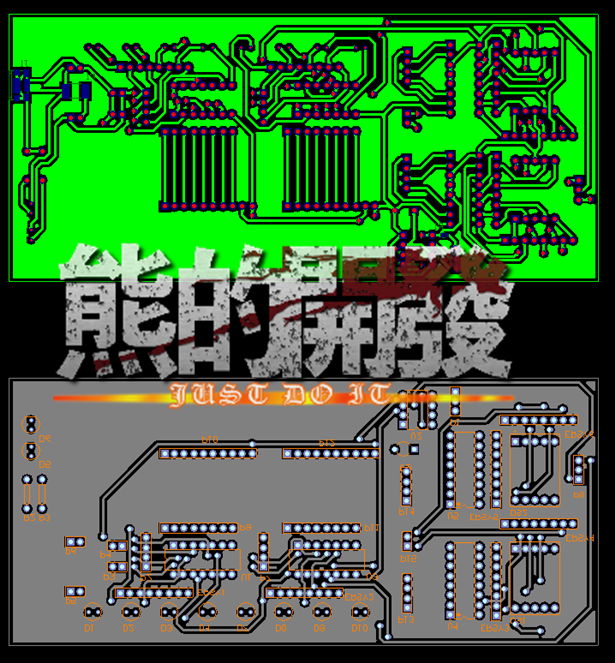

TOP Layer線路需要翻轉並下移(鏡射)
印出1:1的線路圖
可以直接相A4紙折起對準
我都這樣處理
挺方便
大部分人包刮PCB板廠都是印半透明圖稿或是投影片
但我習慣直接使用A4紙印(我使用DoubleA的A4紙)
雖然時間比較長
但品質比較好控制

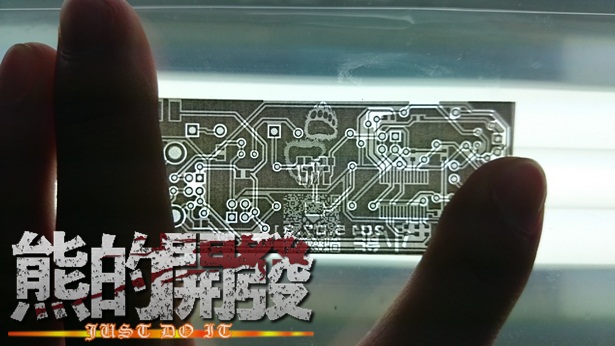

我有試過投影片
但一般雷射印表機沒辦法印得像PCB板廠一樣完全不透光
雖然有人會說
那用兩張投影片疊起來加深就好啦
我會說
用一張A4紙就解決的事情為什要用投影片還要兩片對半天??
所以個人認為DIY
還是使用一般A4紙還比較好
而且最好是雷射印表機
線路會比較清楚
使用噴墨印表機
因為使墨水關係
所以噴到紙張都會稍微暈開
0.3mm的線寬
噴墨印標機一噴可能變0.5mm
線路如果很粗則還好
線路很細很靠近就很容易失敗

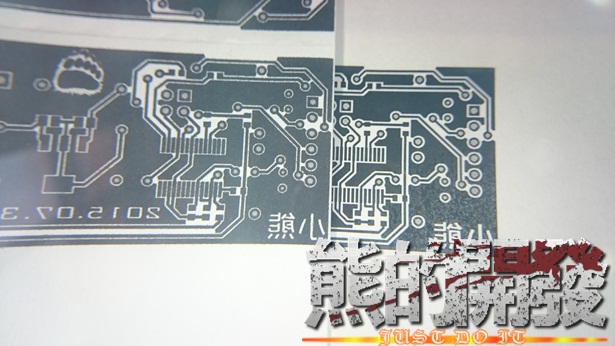

左:噴墨印表機、右:雷射印表機
