其實車牌燈在好早之前就不會亮了
想說閒著
就動手DIY囉

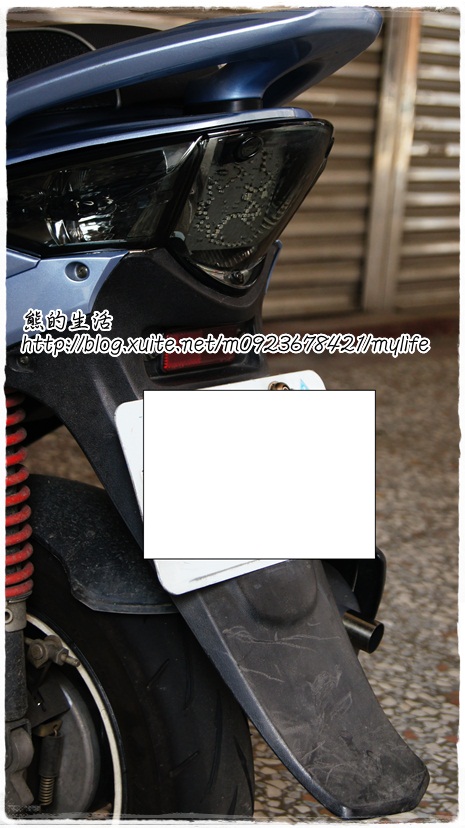

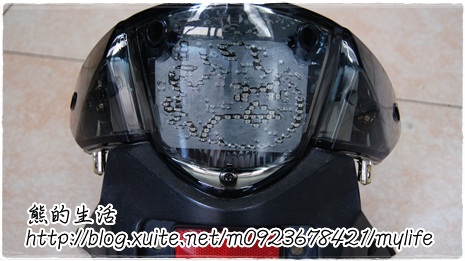

更換車牌燈
GP不拆車真的超難換超卡
要把尾燈連燈座一同拆下來
要先把馬桶拿起來

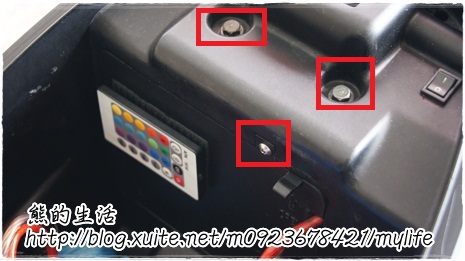

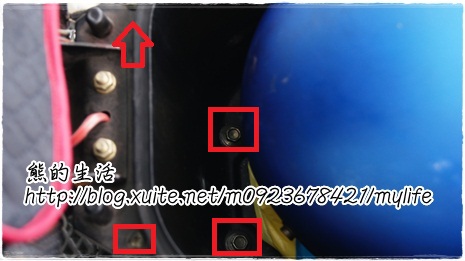

卸下螺絲

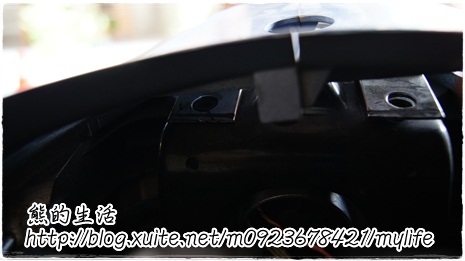

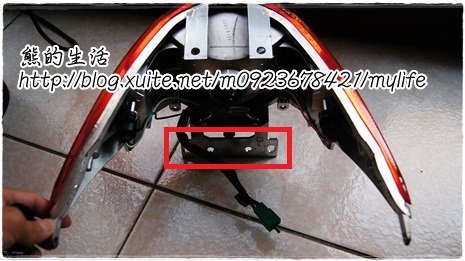

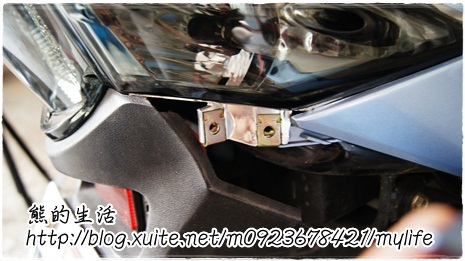

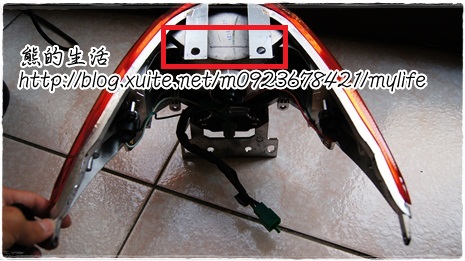

再來就要拆下連接燈座的螺絲囉

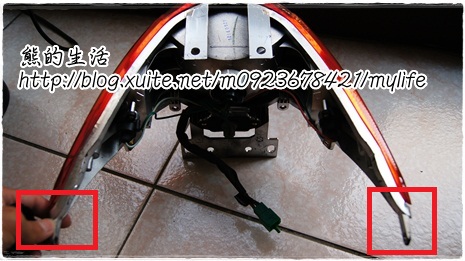

上圖的位置示意圖
上圖的位置示意圖
上圖的位置示意圖

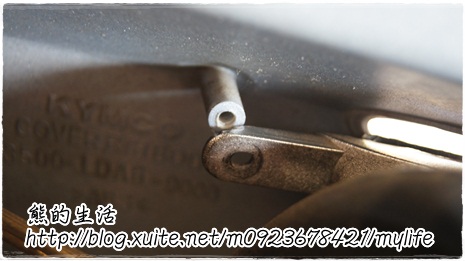

此步驟要先把車尾把手拆掉

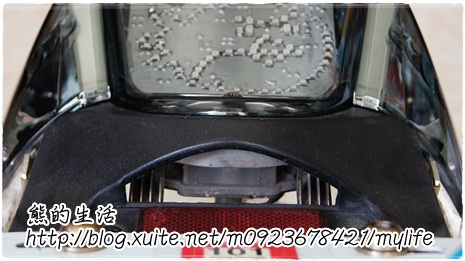

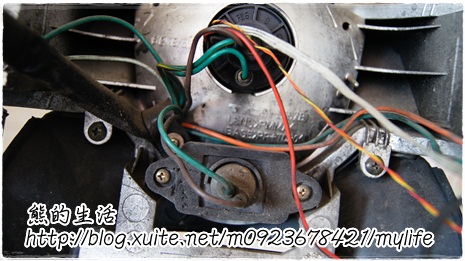

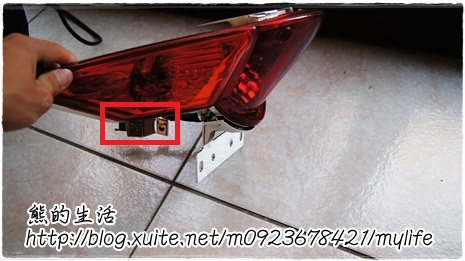

雖然燈具在這兒
沒有螺絲
但還是有卡住
拆下來了

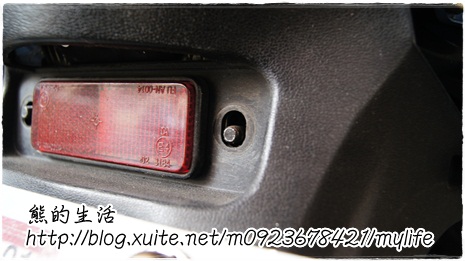

原廠是將車牌燈放在塑膠燈殼裡

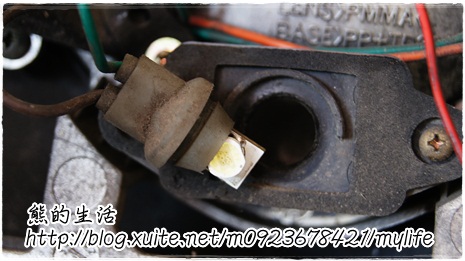

這顆是我之前換的
之前沒有拆車(因為那時什麼都不會XD)
用尖嘴鉗+長型一字起子
才成功把他放進去
但現在LED燒掉了
所以我還是覺得自己做的比較可靠

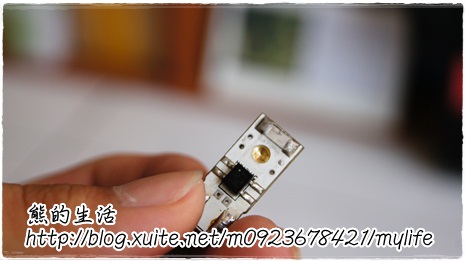

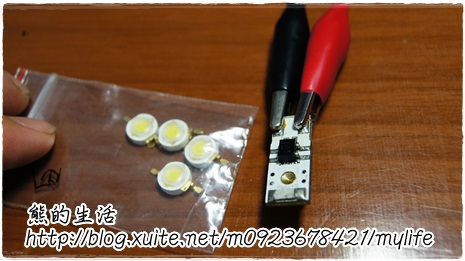

不過買的這顆LED
強的地方是他不管+ –
怎麼接都亮

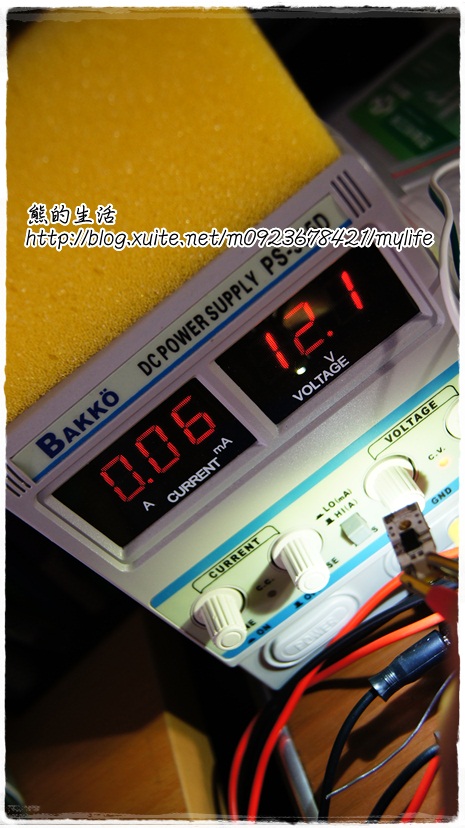

電流控制在0.06A
是還不錯

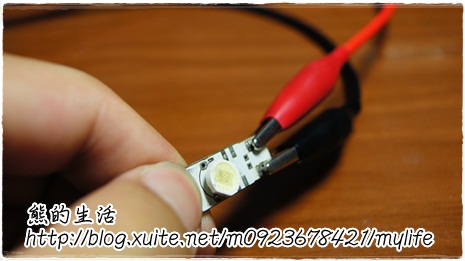

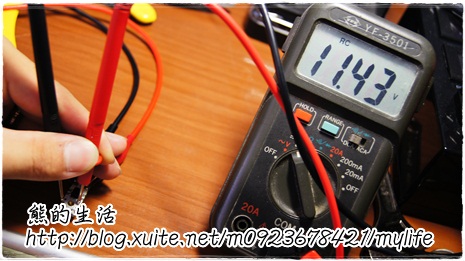

不會亮了
但還有電壓反映
想說直接換掉LED
但這樣亮度
我覺得不夠
還是另外土炮八

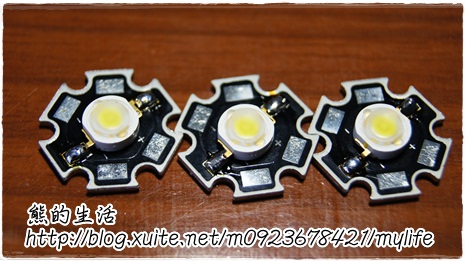

當然我還是跟HIGH POWER 比較熟
我把原廠燈殼拆掉了
先對位置
放一下位置
右邊大概會長醬

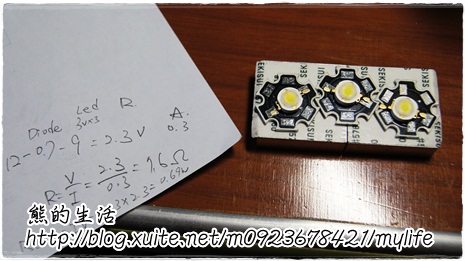

左邊算一下需要多大電阻
12 V – 0.7 (二極體) – 3 V * 3 (LED ) =2.3 V (電阻)
R = V / I = 2.3 / 0.3 (我是用 1W 的 HIGH POWER LED，電流抓 0.3 A 囉)
=7.6 歐姆
電阻的瓦數 P = I * V = 2.3 * 0.3 = 0.69 W
我使用水泥電阻 8 歐姆 5W

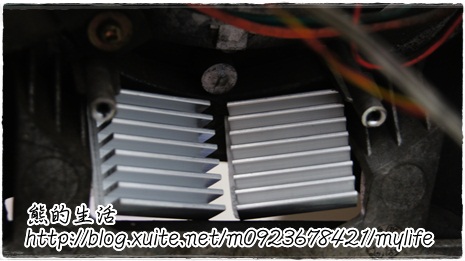

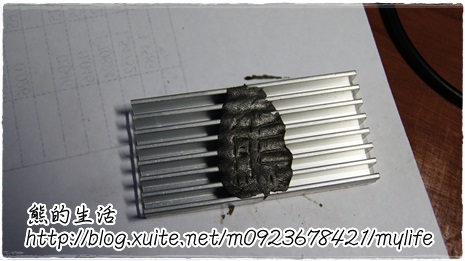

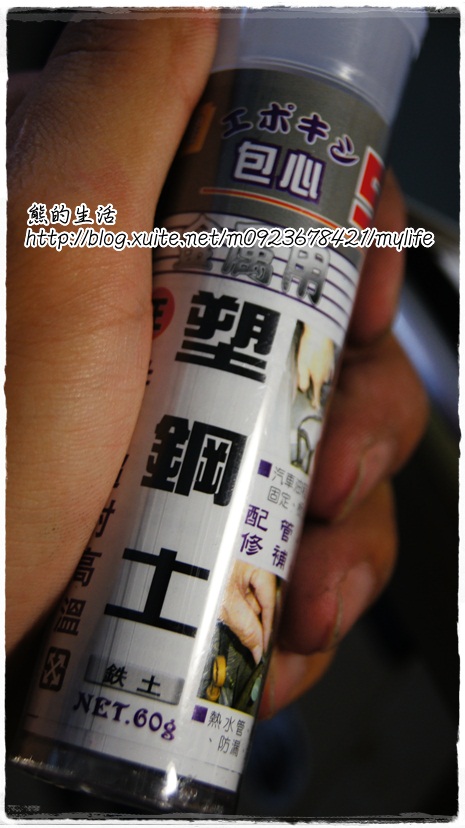

用塑鋼土
使兩散熱片結合
相信塑鋼土
超牢固

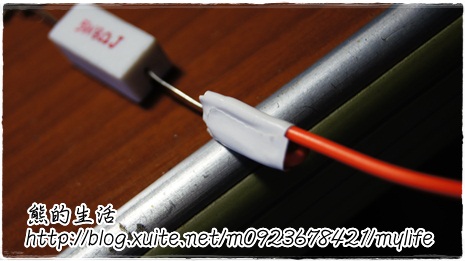

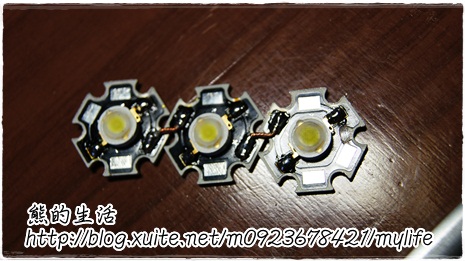

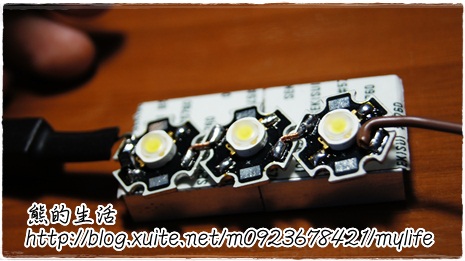

開始串聯囉

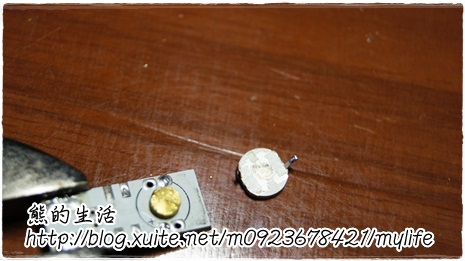

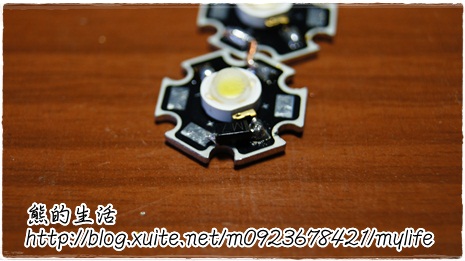

HIGH POWER LED 的散熱片
都內含電路
我把他磨掉(用美工刀劃也可以)

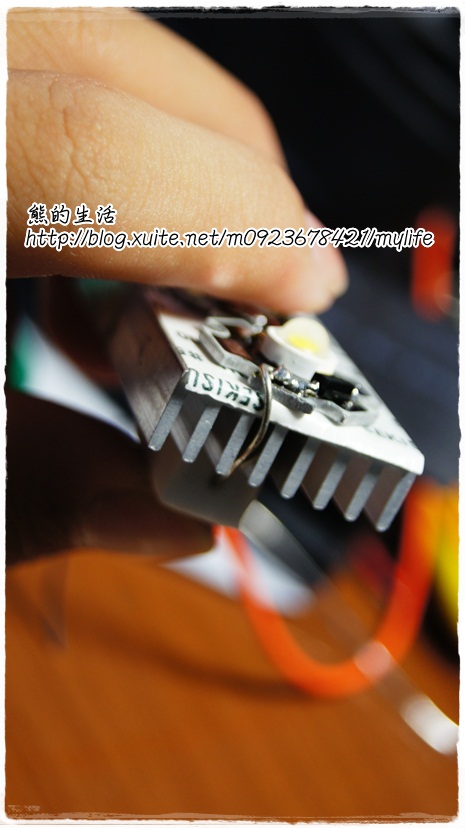

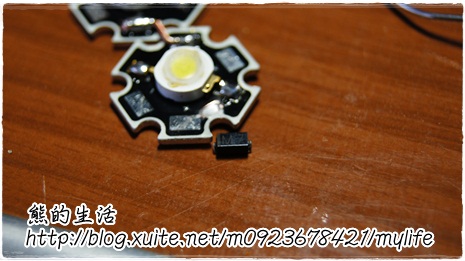

因為要在串一個二極體(其實可有可無，我只是不希望太多電壓落在電阻上)

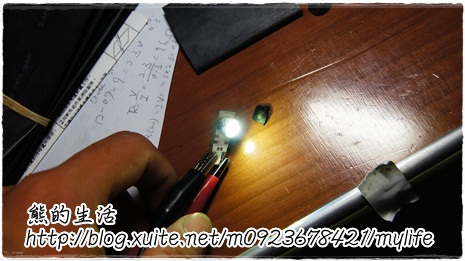

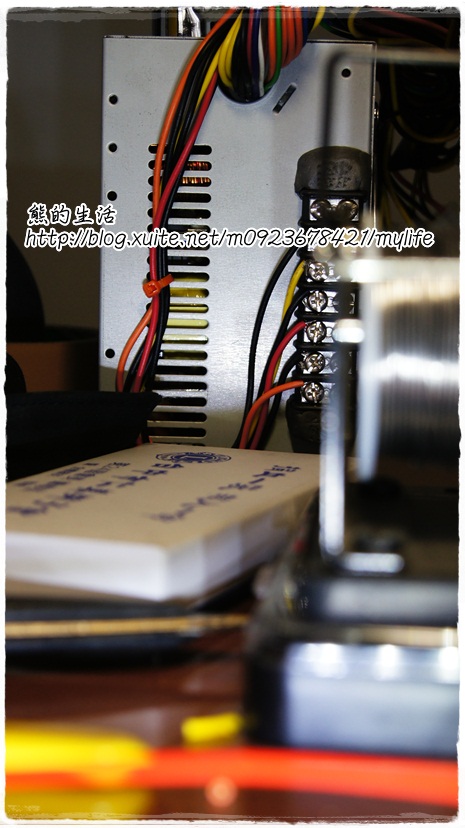

測試
HIGH POWER LED 的散熱片底部不會導電
但是另外加裝的散熱片就會導電囉
要小心喔

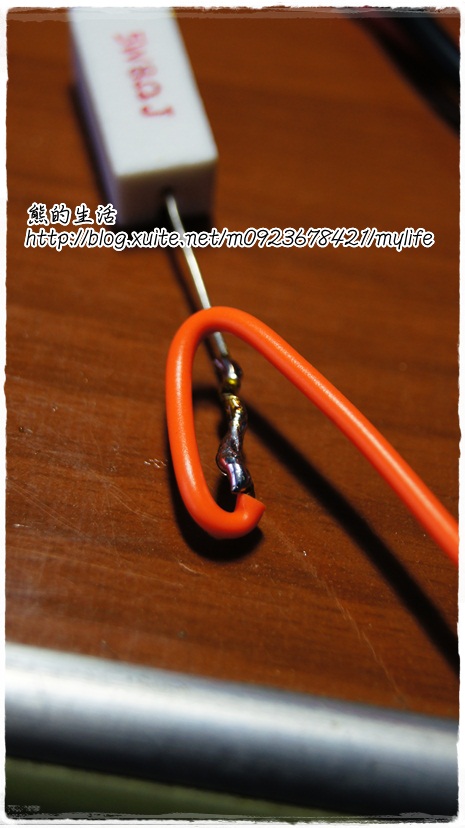

為什麼要轉一圈呢?
因為要為拉扯做緩衝囉

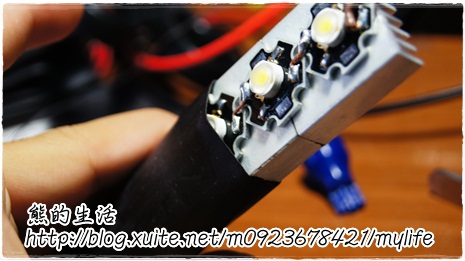

再用熱縮套管絕緣
撕去散熱片被膠
將 LED 黏上去

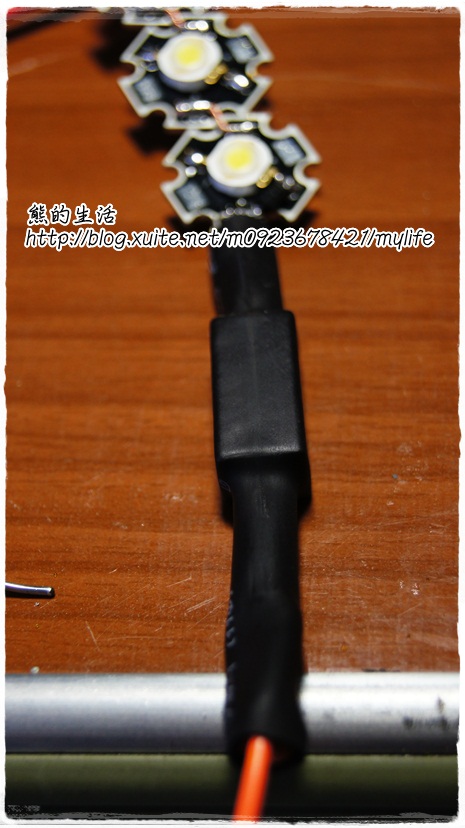

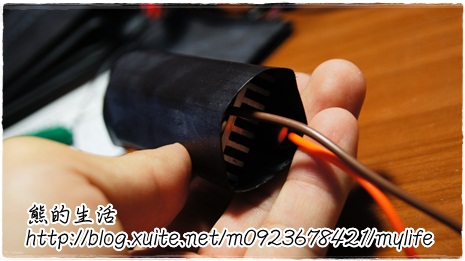

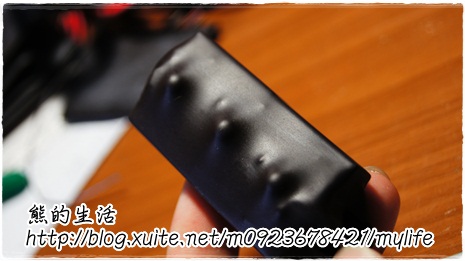

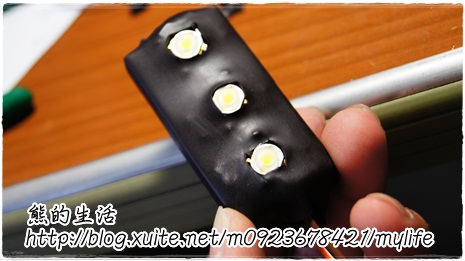

再用另一個大的熱縮套管包起來(跟我方向燈做法一樣)

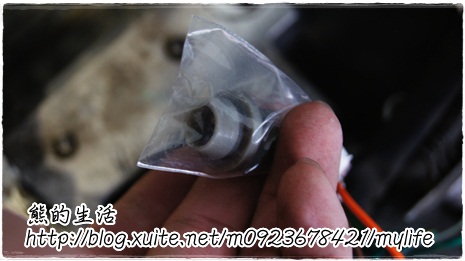

碗豆又現身了
剪開

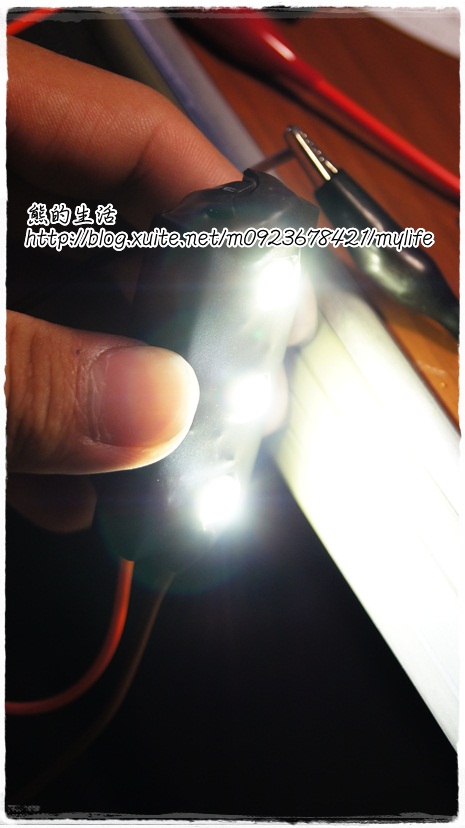

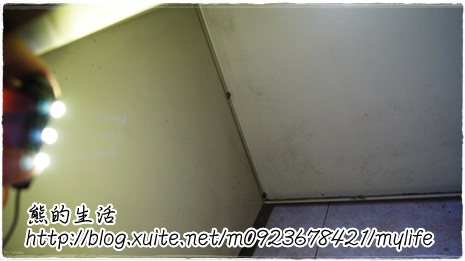

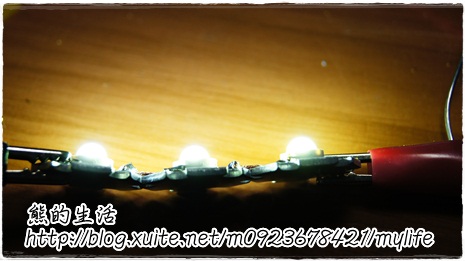

測試
nice~
大概擺一下
FU超棒的~

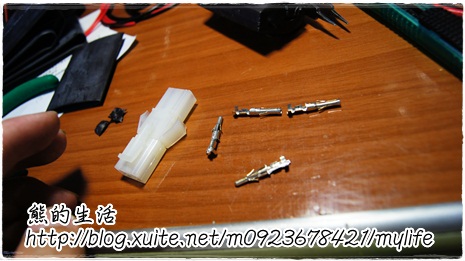

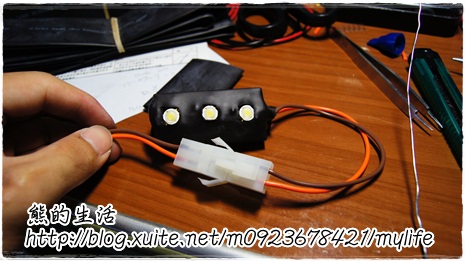

做快速接頭囉
不想用T10的
怕會脫落
好了 ^^

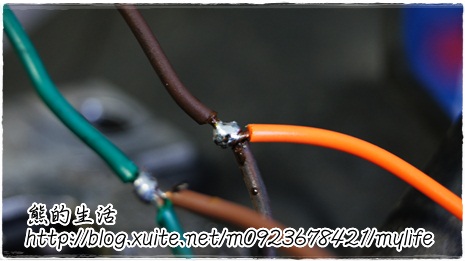

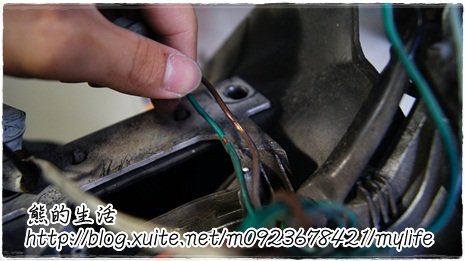

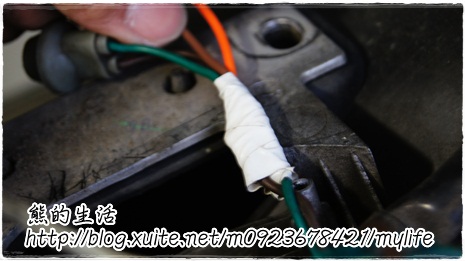

將原廠剪開(綠色為負極)
我包兩層
單線包完
兩條線再包在一起
圓場沒用到
我把它包起來囉

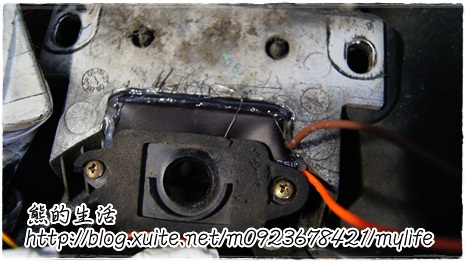

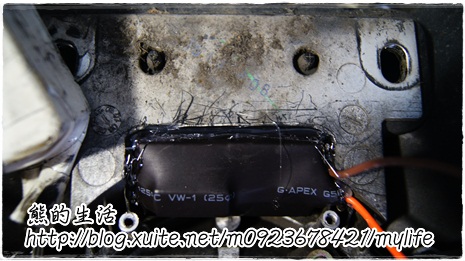

用熱溶膠固定
再用上原廠燈殼的外蓋鎖住

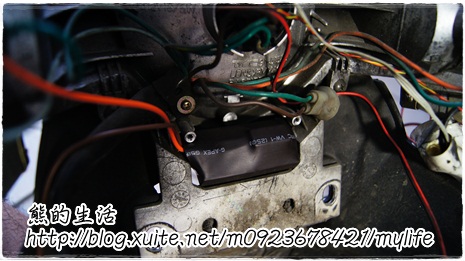

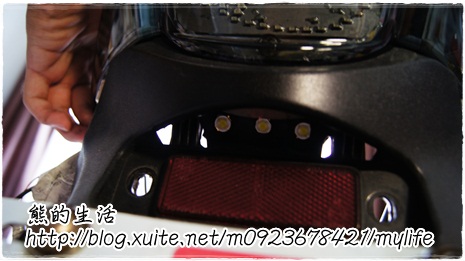

裝回去囉

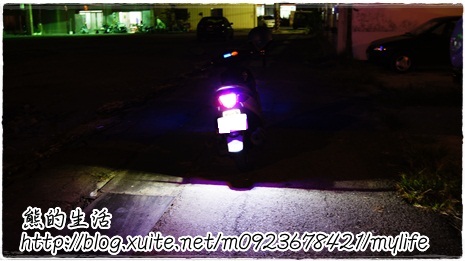

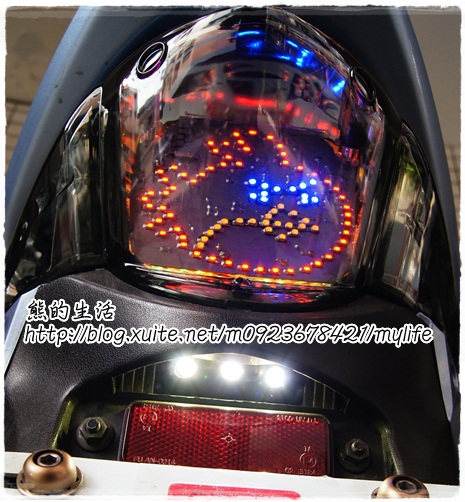

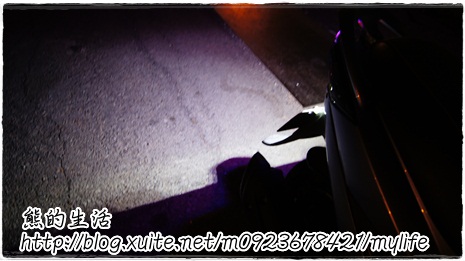

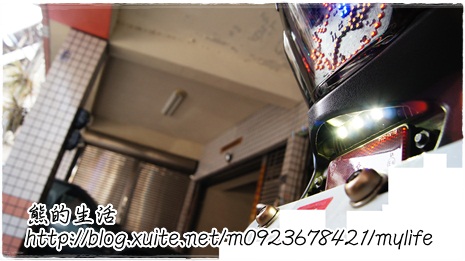

增加夜間圖片
我一開燈
下巴就掉下來了
太誇張

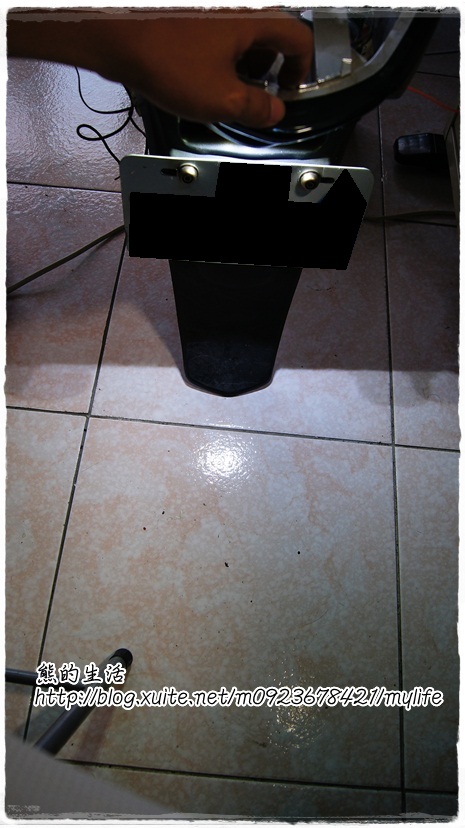

不過我稍微比一下位置
後面的車輛不會直接看到燈泡
因為我是打地的..
我在想要不要再少一顆…
