開發板 – 熊的開發 https://dvpbearblog.ddns.net 畢業於自動控制系，玩了一些開發板，找一個地方記錄一下摸索與開發過程，本部落格內容不一定是最正確的或最聰明的，由個人實驗測試與蒐集，歡迎切磋交流 Sun, 21 May 2023 15:56:48 +0000 zh-TW hourly 1 https://wordpress.org/?v=6.4.3 https://dvpbearblog.ddns.net/wp-content/uploads/2023/05/cropped-midi-fighter-circle-32x32.png 開發板 – 熊的開發 https://dvpbearblog.ddns.net 32 32 [開箱]BBC micro bit 開發板 https://dvpbearblog.ddns.net/%e9%96%8b%e7%ae%b1bbc-micro-bit-%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/%e9%96%8b%e7%ae%b1bbc-micro-bit-%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Fri, 22 Sep 2017 23:00:00 +0000 https://dvpbearblog.ddns.net/?p=3411

影片(Video):

照片(Photos):

BBC micro bit 開發板正面

BBC micro bit 開發板背面

轉接板正面

轉接板背面

實驗平台正面

實驗平台背面

麵包板正面

這品質有點弱弱的

麵包板背面

有泡棉背膠

電池盒與四號電池(AAA)兩顆

一些跳線

45CM micro USB 連接線

使用說明書

感謝觀看!

]]> https://dvpbearblog.ddns.net/%e9%96%8b%e7%ae%b1bbc-micro-bit-%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0 LinkIt ONE 開發板 相容Arduino GPS 藍牙 WIFI GSM GPRS https://dvpbearblog.ddns.net/linkit-one-%e9%96%8b%e7%99%bc%e6%9d%bf-%e7%9b%b8%e5%ae%b9arduino-gps-%e8%97%8d%e7%89%99-wifi-gsm-gprs/ https://dvpbearblog.ddns.net/linkit-one-%e9%96%8b%e7%99%bc%e6%9d%bf-%e7%9b%b8%e5%ae%b9arduino-gps-%e8%97%8d%e7%89%99-wifi-gsm-gprs/#respond Sat, 18 Jul 2015 13:27:28 +0000 https://dvpbearblog.ddns.net/?p=758

在2015/05/30~31的台北Maker Faire展覽

遇到廠商正在舉辦註冊帳號即可享有一次轉盤拿獎品的機會

獎品有四種

1.LinkIt ONE 開發板

2.BASIC KIT for LinkIt ONE 開發者基礎包(周邊模組)

3.LinkIt Connect 7681 (WIFI模組)

4.LinkIt ONE 物聯網實做入門 書籍

我轉到LinkIt Connect 7681和LinkIt ONE 物聯網實做入門書籍

之後就和介紹的人員聊一聊 Arduino 和 IOT 物聯網

聊完要離開時

結果他就叫我等一下

我心裡正想著怎麼了

看他轉身到一小間像倉庫的地方

偷偷摸摸的遞了一盒LinkIt ONE給我

又驚又喜

基本上獎品算時全數拿到(敲爽的~)

這種包裝我蠻喜歡的

背面講解一下這片開發板規格

海棉把開發板保護好好的

一般都將開發板直接用塑膠殼包裝販售

售價 $2500-果然不一樣

給我第一印象:插座挺鮮豔的

海綿拿起來

底部還暗藏玄機

左邊是天線包

右邊是鋰電池

由右至左分別為

GSM GPRS、WIFI & 藍牙、GPS 天線

GPS 天線

鋰電池

電容量 1050mAh

鋰電池背面

主角LinkIt ONE 開發板

背面

晶片都被保護在金屬殼內

相關機碼序號都在標籤上

這個插座讓我感到驚訝(第一次看到)

Micro SD 與 SIM卡居然用同一個座

準備Micro SD 與 SIM卡來試插

完全就粉省空間

還沒有深入玩弄一番

光接上天線就很興奮了

接上鋰電池

要將開發板上的開關切向BAT才能使用鋰電池的電源

要充電

直接接上MICRO USB 即可

內附的簡易說明

順便推銷一下周邊模組包

開發板說明

我終究還是想看一下

鐵殼裡的東西

所以我手癢的把鐵殼敲開了

Macronix MX25U12835FZNI

記憶體功能

DATASHEET規格書

另外一提

旺宏電子…

之前大學專題競賽

拿DIY的CNC機器(專題影片)

初選就落榜

殘念OTZ

Mediatek MT2502A SOC Processor Technical Brief

DATASHEET規格書

這就是主要的MCU

BGA-143

260MHz 時脈

Texas Instruments TXS0108E

DATASHEET規格書

訊號電壓轉換IC

RFMD RF7198

DATASHEET規格書

GSM GPRS 處理IC

Mediatek MT5931A

DATASHEET規格書

WIFI & BLUETOOTH 藍牙處理IC

Mediatek MT3332

DATASHEET規格書

GPS 衛星定位處理IC

獨立串列通訊插座

獨立I2C通訊插座

重製RESET鍵

也和其他開發板不太一樣

從側邊按的

PCB板也依照按方向

撈空以避免擋到按鈕空間

另外一件事

就是在於板邊的處理

非常光滑

疑似有打磨過

乾淨

乾淨

乾淨

另一塊開發板

Freetronics – EtherTen

可以注意到有毛邊

兩側有毛邊

兩側沒有

有毛邊會造成手感不好(太苛刻了八)

選擇更新任體(MS)或是串列通訊(UART)

選擇由USB供電或是由電池供電

如果要充電

請切到BAT

並插上MICRO USB LINE

因為SPI同時只能有一組裝置使用

所以有這開關選擇目前SPI使用周邊

以便切換

LinkIt ONE

labs.meduatek.com

因為要使用到 Arduino 的開發環境

沒有Arduino 開發環境的要先安裝Arduino IDE

要到下載LinkIt ONE SDK

沒有Arduino 開發環境的要先安裝Arduino IDE

要到MEDIATek Lads下載LinkIt ONE SDK

下載開發環境套件

才能在 Arduino 的開發環境開發LinkIt ONE

基本安裝畫面我就不說明了

當ARDUINO IDE 與 LinkIt ONE SDK都安裝完成後

實際傳的韌體到LinkIt ONE裡看看

將LinkIt ONE與電腦連線後

點選開始

WINDOWS Begin 開始

在”電腦”或是”我的電腦”上

按滑鼠右鍵

並選擇”管理”

左邊選擇”裝置管理員”

右邊選擇”連接埠”

電開即可發現有兩項裝置

  • MTK USB Debug Port(COMXX) 上傳程式用
  • MTK USB Modem Port(COMXX) 查看通訊埠訊息用

所以記下 MTK USB Debug Port(COMXX) 的COM PORT號碼

開起Arduino IDE 後

工具列 > 工具 > 序列埠 > COMXX(剛剛記下COM PORT)

工具列 > 工具 > 板子 > LinkIt ONE

來試看看安裝個LED閃爍範例看看

工具列 > 檔案 > 範例 > 01.Basics > Blink

修改個LED閃爍的延遲時間

delay(XXX);  // XXX單位為毫秒

修改完按下Arduino IDE視窗左上角的箭頭上傳

上傳到一半

會發現LinkIt ONE USB自動斷開

過一會兒會再恢復連線

LinkIt ONE 開發板上的LED

開始閃爍

還沒有深入玩弄LinkIt ONE

所以還只能稍微摸摸這個禮物

哈哈

]]> https://dvpbearblog.ddns.net/linkit-one-%e9%96%8b%e7%99%bc%e6%9d%bf-%e7%9b%b8%e5%ae%b9arduino-gps-%e8%97%8d%e7%89%99-wifi-gsm-gprs/feed/ 0 Nordic nRF51-DK  開發板 相容Arduino(舊) https://dvpbearblog.ddns.net/nordic-nrf51-dk-%e9%96%8b%e7%99%bc%e6%9d%bf-%e7%9b%b8%e5%ae%b9arduino%e8%88%8a/ https://dvpbearblog.ddns.net/nordic-nrf51-dk-%e9%96%8b%e7%99%bc%e6%9d%bf-%e7%9b%b8%e5%ae%b9arduino%e8%88%8a/#respond Wed, 03 Jun 2015 16:46:26 +0000 https://dvpbearblog.ddns.net/?p=708

Nordic nRF51-DK 開發板 相容Arduino

這片開發板是ARM廠商送的

具有Arduino平台

可支援Arduino周邊模組

官方的介紹傳送門

Digi-Key現貨商有在賣

Digi-Key傳送門

好貴一片!!

收到時的包裝長醬

很難想像這塊開發板要這麼貴

LOGO看起來就很厲害

使用mbed編譯程式

開發板背面

有簡易的IO說明

而且有大致解釋開發板電路

可以使用CR 2032 3V 的水銀電池供電

Debug in 排針接腳

開發用的4顆按鈕

按起來挺舒服的

Button1 對應 P0.17

Button2 對應 P0.18

Button3 對應 P0.19

Button4 對應 P020

有支援SPI介面

內建4顆LED

LED1 對應P0.21

LED2 對應P0.22

LED3 對應P0.23

LED4 對應P0.24

無線訊號處理核心

ANT/Bluetooth

N51422

官方說明傳送門

MICRO USB 插座

包裝內附的小名片

小卡片的簡單說明

另外附贈5顆N51422

感覺是要大力推廣似的

體積小又薄

光看體積很適合用在穿戴設備上

雖然我是拿免費的

但板邊油票孔

才斷後留下的毛邊

讓我看了不是很舒服

因為自從上過IPC610工藝規範後

都會習慣看一下板邊處理

MCU主體

Atmel

ATSAM3U2C-AU

依照目前我的程度…

還沒用過這系列的IC(超菜)

網路找範例改一下

可能不是正確寫法

但我目的只是使LED亮起而已

寫個超簡單的LED程式

到Nordic nRF51-DK 開發板 相容Arduino 網站登錄，沒有帳號就要辦一個囉

網站登錄，沒有帳號就要辦一個囉

登錄後點選右上角Compiler

進入編譯器畫面後

右上角選擇開發板

因為我之前以選過了

所以已出現開發板名稱

新使用者都是空白的

需要按底部Add Platform新增開發板

會跳出另一個網頁

我直接搜尋開發板名稱 nrf51

確定是這塊

在右邊找到Add to your mbed compiler

新增到編譯器

到左上角按新增New

跳出視窗後

有範例可選擇

記得Update this program and libraries to latest revision要勾銷


按下OK即新增專案

點開專案資料夾

會有main.cpp

這就是主要程式檔案

點開後即可編輯

將我提供的程式碼覆蓋掉範例檔案

一定會有人問

當時新增專案為什麼不直接新增空白的專案

因為需要使用到範例的Libraries(字典庫)

按下Compile編譯程式

編譯中

編譯完成後

如果沒有錯誤

會跳出下載.hex檔的畫面

就存在一個自己知道的位置

檔名請用英文與數字命名

中文檔名不知道是否會出錯

將開發板接到電腦

第一次接上PC會安裝驅動程式

因為是以卸除式裝置成現(似隨身碟)

以資料夾開啟

如果您電腦設定取消自動開啟

請到我的電腦開啟開發板儲存裝置

剛剛下載的.hex直接拖曳或複製到此資料夾中

複製中…

複製完成後

會自動從PC卸除裝置

過一會兒

開發板上的LED就亮起囉

開發環境就是這麼簡單

我第一次接觸到時也有點傻眼

之前光建立PIC與STM的環境就可以搞半天了

只要手上有開發板

到哪都能寫程式

強強強

]]> https://dvpbearblog.ddns.net/nordic-nrf51-dk-%e9%96%8b%e7%99%bc%e6%9d%bf-%e7%9b%b8%e5%ae%b9arduino%e8%88%8a/feed/ 0 Arduino LEONARDO ATMEGA32U4-AU 開發板 https://dvpbearblog.ddns.net/arduino-leonardo-atmega32u4-au-%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/arduino-leonardo-atmega32u4-au-%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Sun, 17 May 2015 01:42:33 +0000 https://dvpbearblog.ddns.net/?p=274 Arduino LEONARDO ATMEGA32U4-AU 開發板
Arduino LEONARDO ATMEGA32U4-AU 開發板
Arduino LEONARDO ATMEGA32U4-AU 開發板
Arduino LEONARDO ATMEGA32U4-AU 開發板
Arduino LEONARDO ATMEGA32U4-AU 開發板

雖然印的LOGO都跟官方版一樣

但露天只賣$245-

不可能是官方版

我個人覺得沒差

功能一樣即可

]]> https://dvpbearblog.ddns.net/arduino-leonardo-atmega32u4-au-%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0 Raspberry Pi 2 Model B 開發板 https://dvpbearblog.ddns.net/raspberry-pi-2-model-b-%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/raspberry-pi-2-model-b-%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Sun, 10 May 2015 01:42:03 +0000 https://dvpbearblog.ddns.net/?p=146 Raspberry Pi 2 Model B 開發板

這太強大了

不過目前我沒有在操它

單純當做我第二台電腦在使用

所以沒有另外添購散熱片

20150307買的售價(含壓克力殼)$195

]]> https://dvpbearblog.ddns.net/raspberry-pi-2-model-b-%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0 STM8S105K4T6C 開發板 https://dvpbearblog.ddns.net/stm8s105k4t6c-%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/stm8s105k4t6c-%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Sun, 10 May 2015 01:11:59 +0000 https://dvpbearblog.ddns.net/?p=113 STM8S105K4T6C 開發板
STM8S105K4T6C 開發板
STM8S105K4T6C 開發板

20150311買的售價$130-

USB僅供電

無法使用開發板上的USB燒錄

]]> https://dvpbearblog.ddns.net/stm8s105k4t6c-%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0 Microchip PIC18H45J10 V2.02 迷你開發板 https://dvpbearblog.ddns.net/microchip-pic18h45j10-v2-02-%e8%bf%b7%e4%bd%a0%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/microchip-pic18h45j10-v2-02-%e8%bf%b7%e4%bd%a0%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Sun, 10 May 2015 00:40:07 +0000 https://dvpbearblog.ddns.net/?p=92 Microchip PIC18H45J10 V2.02 迷你開發板

20150310買的售價$250-

]]> https://dvpbearblog.ddns.net/microchip-pic18h45j10-v2-02-%e8%bf%b7%e4%bd%a0%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0 Cortex M4 STM32F407 VG ARM 開發板 https://dvpbearblog.ddns.net/cortex-m4-stm32f407-vg-arm-%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/cortex-m4-stm32f407-vg-arm-%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Sat, 09 May 2015 16:37:41 +0000 https://dvpbearblog.ddns.net/?p=87 Cortex M4 STM32F407 VG ARM 開發板
Cortex M4 STM32F407 VG ARM 開發板

高階的開發板

20150310買的售價$900-

]]> https://dvpbearblog.ddns.net/cortex-m4-stm32f407-vg-arm-%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0 Arduino NANO ATMEGA328P-AU V3 開發板 https://dvpbearblog.ddns.net/arduino-nano-atmega328p-au-v3-%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/arduino-nano-atmega328p-au-v3-%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Sat, 09 May 2015 16:18:05 +0000 https://dvpbearblog.ddns.net/?p=82 Arduino NANO ATMEGA328P-AU V3 開發板
Arduino NANO ATMEGA328P-AU V3 開發板

這是朋友送我的

我朋友把它玩壞後給我

發現是背面一顆SMD二極體故障

於是我使用M7(1N4007)

替換後工作就正常了

不過這個NANO V3的USB 轉 TTL IC

是FTDI 的假貨

不過工作上是正常的

對一般初階使用著來說夠了

當然

如果有能力還是支持原廠

畢竟驅動程式是原廠寫的

]]> https://dvpbearblog.ddns.net/arduino-nano-atmega328p-au-v3-%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0 Arduino NANO ATMEGA328P-AU V1 開發板 https://dvpbearblog.ddns.net/arduino-nano-atmega328p-au-v1-%e9%96%8b%e7%99%bc%e6%9d%bf/ https://dvpbearblog.ddns.net/arduino-nano-atmega328p-au-v1-%e9%96%8b%e7%99%bc%e6%9d%bf/#respond Sat, 09 May 2015 15:52:03 +0000 https://dvpbearblog.ddns.net/?p=72

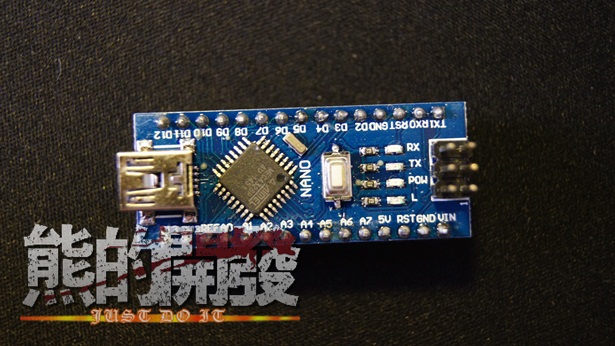

這NANO應該算是第一代的

小巧可愛

售價也很便宜

這應該可以買來

直接塞到開發的成品裡面

挺方便的

我20150424買的售價:$110-

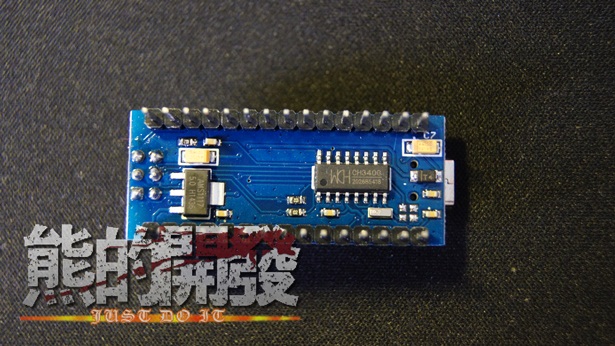

該開發板的USB轉TTL IC

是WCH的 CH340G

]]> https://dvpbearblog.ddns.net/arduino-nano-atmega328p-au-v1-%e9%96%8b%e7%99%bc%e6%9d%bf/feed/ 0
