如果每次燒錄ATTINY IC
都要使用跳線
按照下圖安裝
真是超浪費時間
所以我就製作一條線
可以直接插拔一條線即可燒錄
且不只有在Attiny可用
其他MCU有ICSP(ISP)亦可使用
這條線製作上很簡單
快速燒錄線材料:
- 準備一條六蕊線材
- 杜邦端子*12
- 3*2P杜邦母頭*2
- 1P杜邦母頭*1
線材就依照相對位置連接製做
- MISO <> MISO
- SCK <> SCK
- VCC <> VCC
- MOSI <> MOSI
- GND <> GND
- D10 (1P杜邦母頭) <> RST

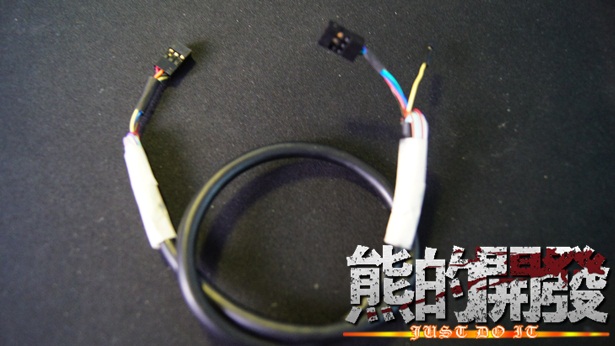

快速燒錄線完成
左邊杜邦母頭是接到要燒錄的MCU
右邊杜邦母頭是接到燒錄器(Arduino AS ISP)
Arduino 燒錄器端

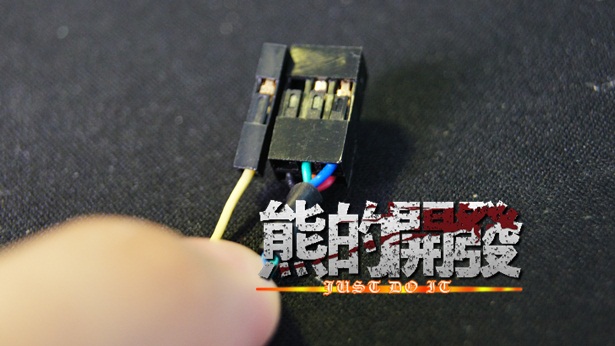

黃線為單獨拉出
接到Arduino 的D10
–

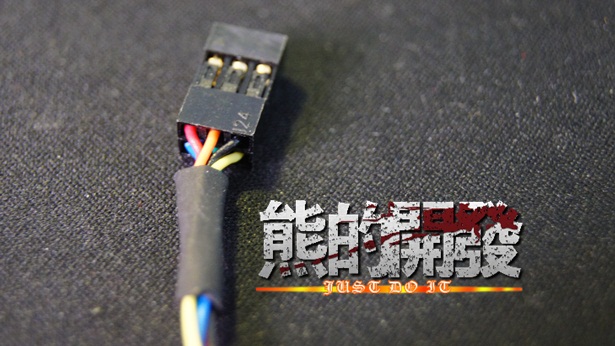

Attiny 端
–
每次燒錄完成
都不知道MCU是否正常工作
使用麵包板測試太慢拉
而且也不方便
所以我決定用洞洞板
製作超簡易開發板

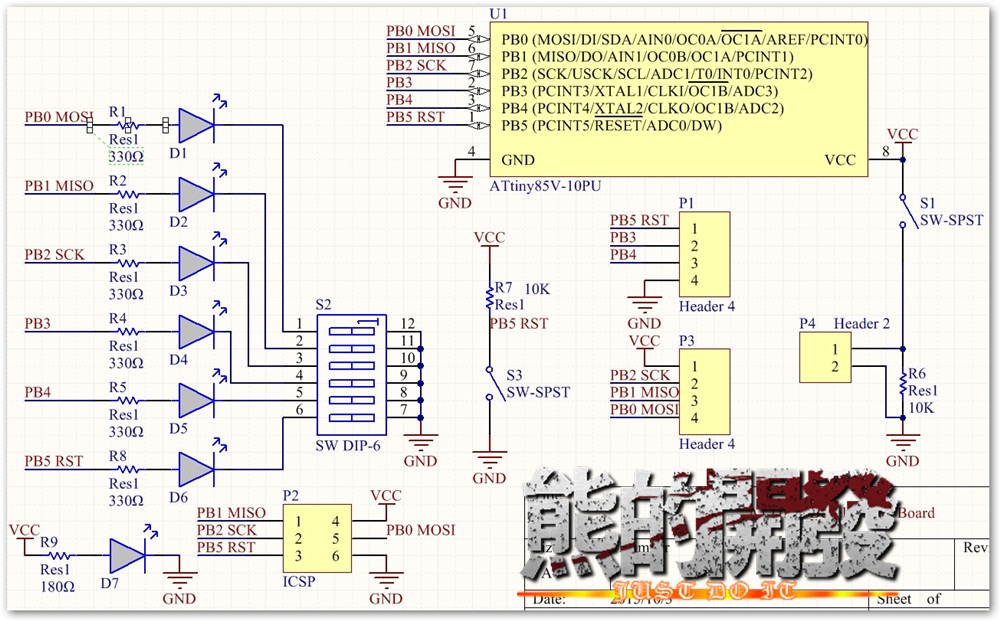

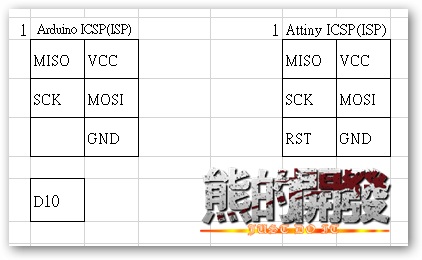

電路圖如下
簡易開發板材料:
- 洞洞板*1
- 8 Pin IC座*1
- 2Pin 杜邦端子*2
- 4Pin 杜邦端子*2
- 3P*2 杜邦端子*1
- 跳線帽*1
- LED 5mm 綠色*1
- LED 5mm 紅色*6
- 180歐姆*1
- 330歐姆*6
- 10K歐姆*1
- 按鈕*2
- 6SW指撥開關*1
- 跳線數條

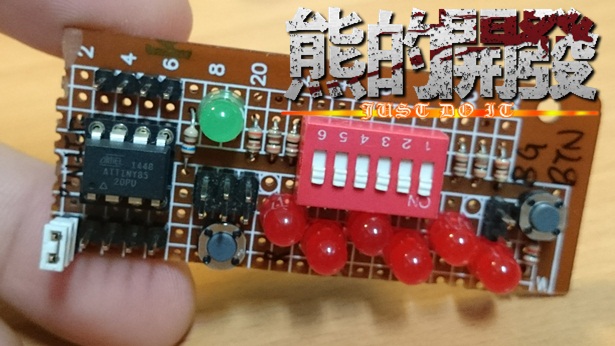

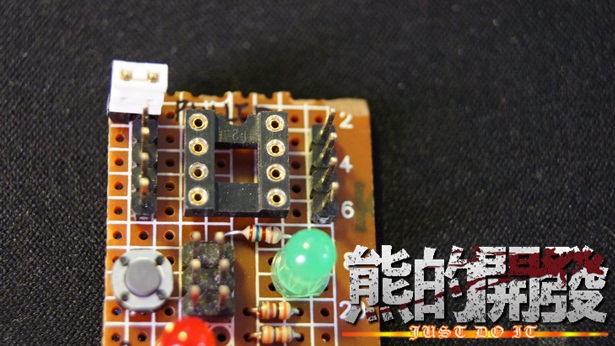

完成貌

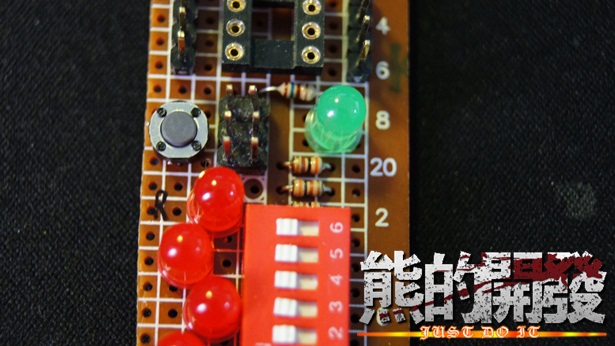

有六顆I/O LED與一顆按鈕配置

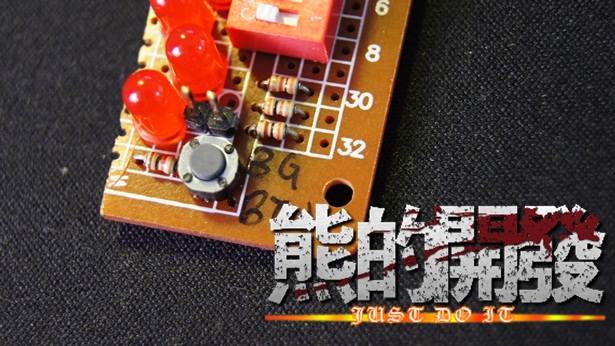

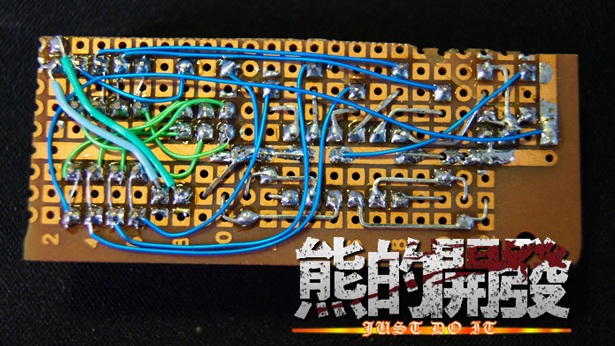

背面
一推跳線

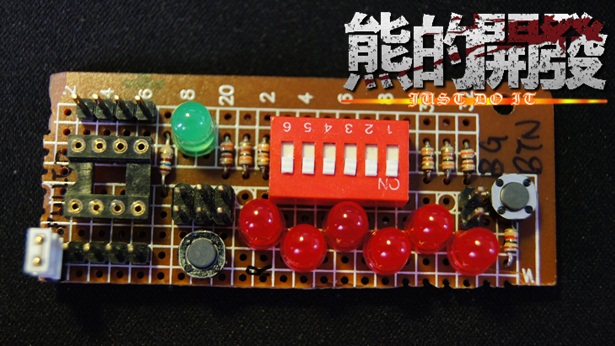

MCU全部引腳拉出
左上端跳線帽
是控制電源燈用的
因為之前要測試待機耗電量
其實可以加到下面的指撥開關
但因為我是最後才想到要加入關閉電源LED的開關
所以最好的方法就是這樣處理了
ICSP(ISP)燒錄PIN
電源綠色LED
PB0~PB5 LED 與 6SW 指撥開關
RST SW 按鈕
按鈕沒有直接與MCU連接
而是另外使用杜邦端子拉出
用跳線連接後即可使用
Attiny 系列 8pin MCU 都是通用的
目前玩過 Attiny 13A & Attiny 85 都可用
