本篇示範使用 MCU Attiny 13A
依照MCU Attiny 13A 的 DATASHEET
得知該IC的I/O功能
其實Attiny 13/13A/25/45/85 的ISP(ICSP)燒錄腳位是一樣的
所以可通用
可以依照本篇教學來燒錄 Attiny 13/13A/25/45/85 的IC

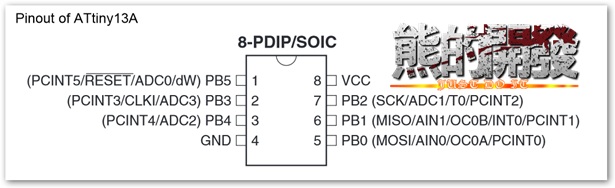

下圖取自DATASHEET
IC DATASHEET 下載:
按我顯示下載內容
本篇教學適用封裝有兩種

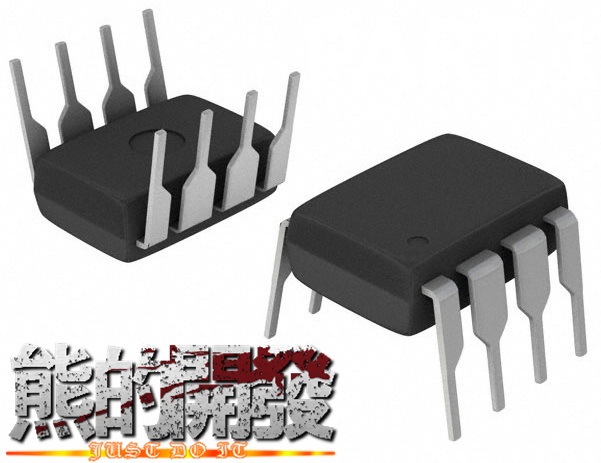

DIP-8 通孔元件(圖片取自http://www.digikey.tw/zh)

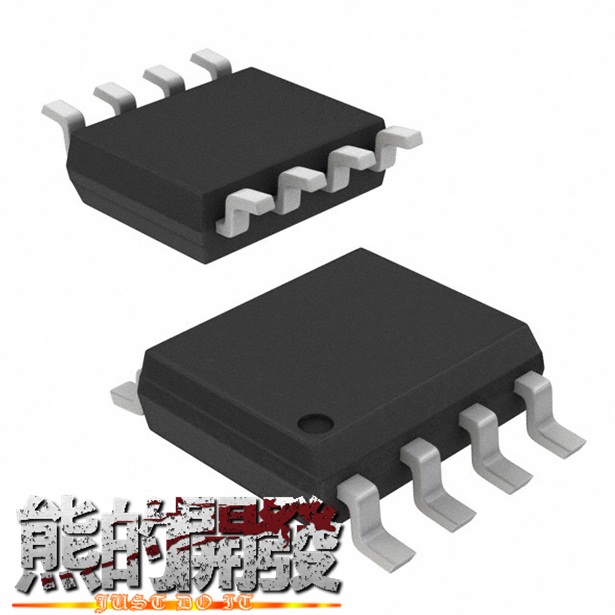

SOIC-8 貼片元件(圖片取自http://www.digikey.tw/zh)

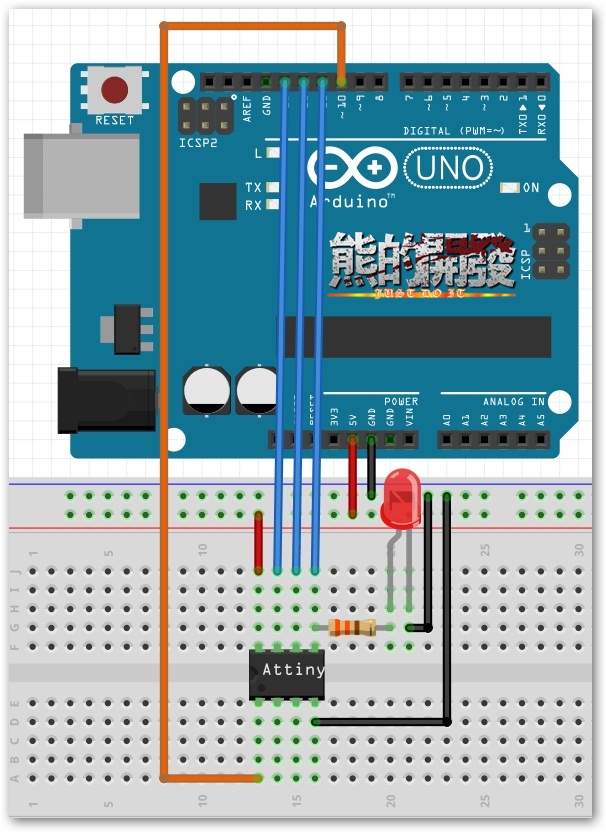

模擬接線示意圖
圖中安裝一顆LED與電阻
測試燒錄LED閃爍範例是否成功用的
因為Arduino IDE也會告知是否有燒錄成功
所以LED與電阻可裝可不裝

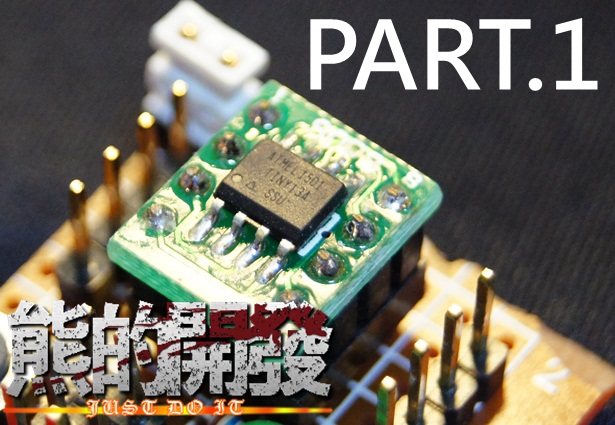

因為大部份專案要的就是體積小
所以當初在採買時
就選擇SOIC-8封裝的Attiny 13A
為了要測試方便使用
故焊接到轉接板上
大家可以不必這麼大費周章
直接買DIP-8封裝的Attiny即可

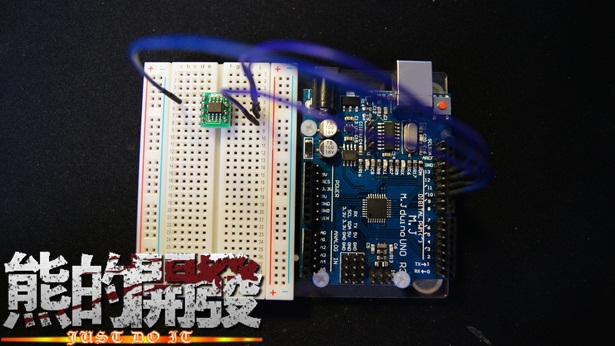

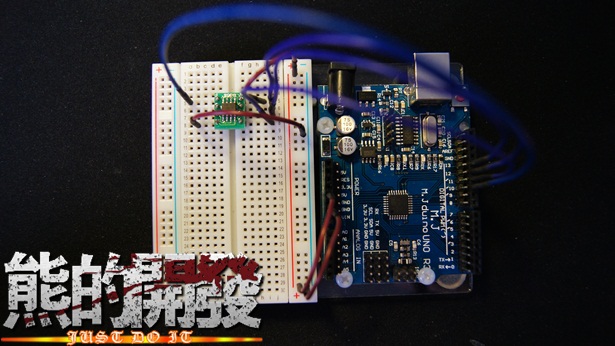

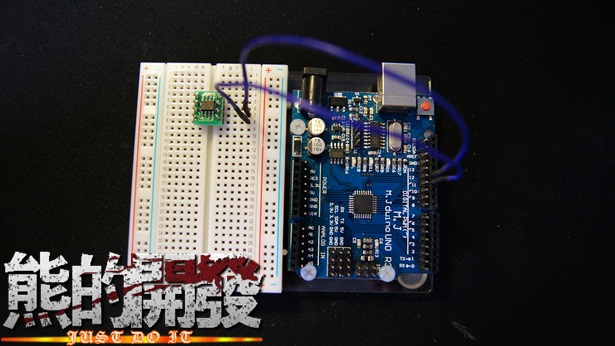

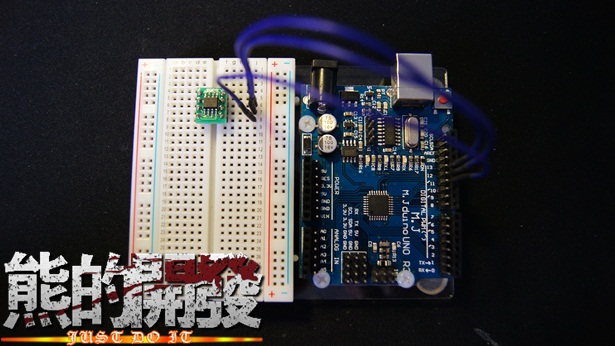

接線步驟:
| Attiny | Arduino |
| 5 Pin | D11 |
| Attiny | Arduino |
| 6 Pin | D12 |
| Attiny | Arduino |
| 7 Pin | D13 |
| Attiny | Arduino |
| 1 Pin | D10 |

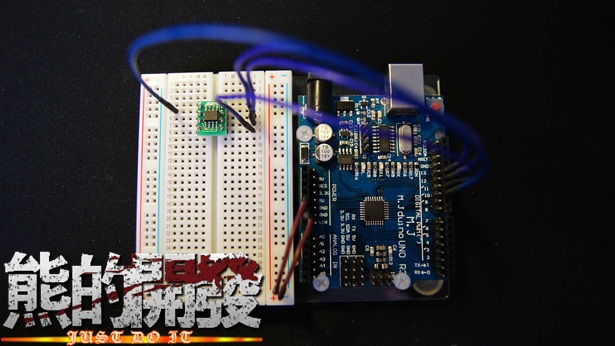

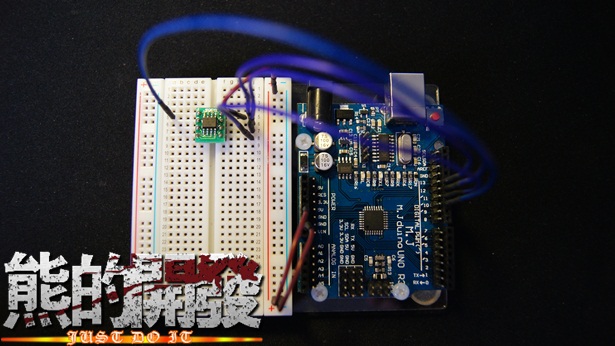

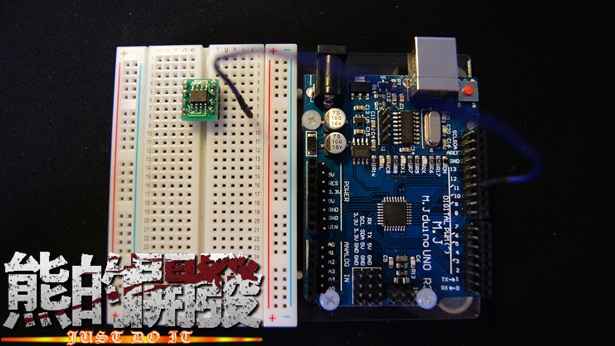

電源正負(5V、GND)極
連接到麵包板上
| Attiny | 麵包板 |
| 8 Pin | 正極(+) |
| Attiny | 麵包板 |
| 4 Pin | 負極(-) |

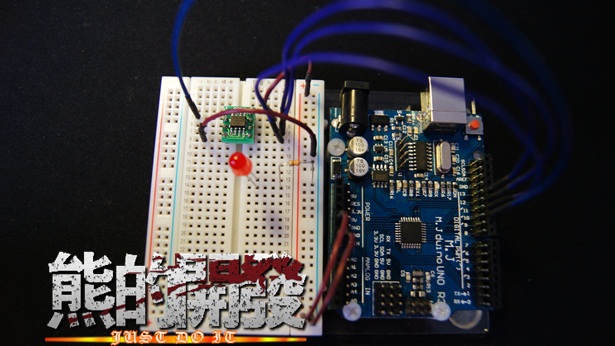

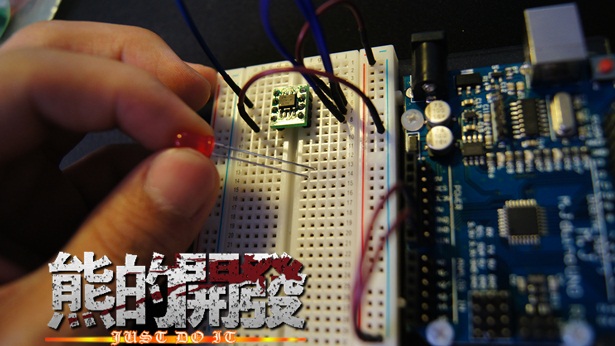

LED有極性安裝
時要注意
| LED | 電阻 |
| 短腳(負極) | 無極性，擇一極可 |
| 電阻 | 麵包板 |
| 另一頭 | 負極(-) |
| LED | Attiny |
| 正極 | D11 |

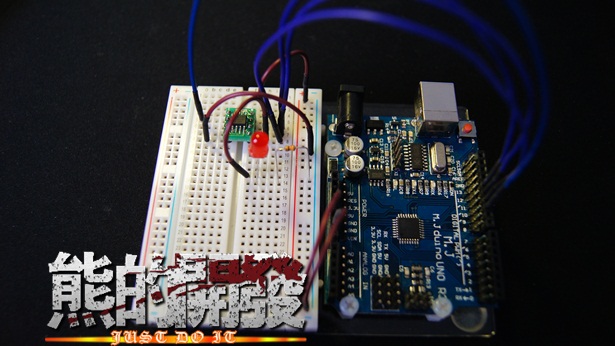

硬體部分接線完成
連接Arduino Uno R3 開發板到電腦
傳送門:
下一篇
