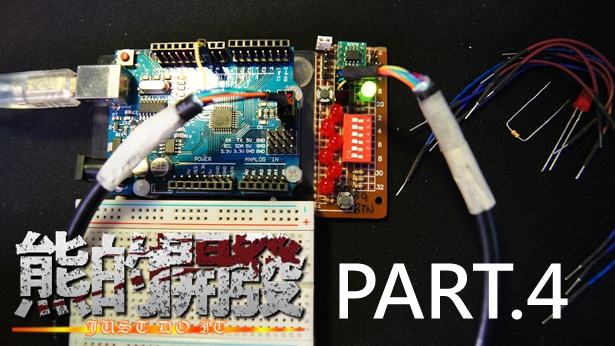

傢伙都準備好
測試燒錄囉
Arduino 燒錄器端

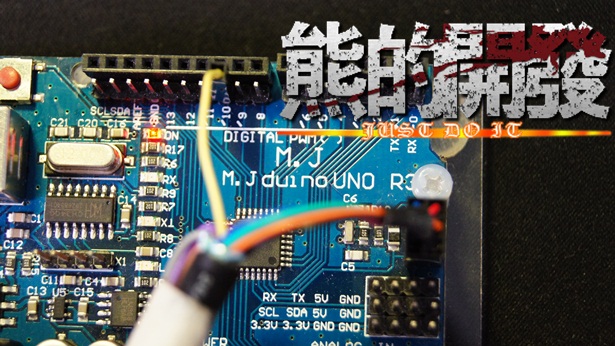

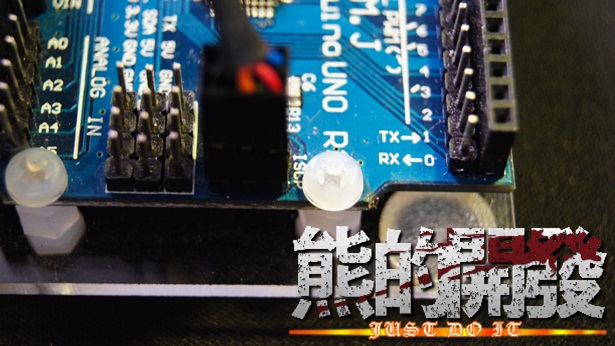

直接接上ICSP(ISP)(下圖開發板印字錯誤，請忽略)
另外拉出線
接到D10

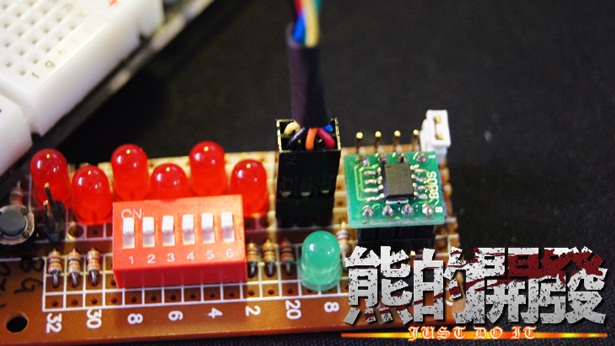

MCU端直接接上ICSP(ISP)

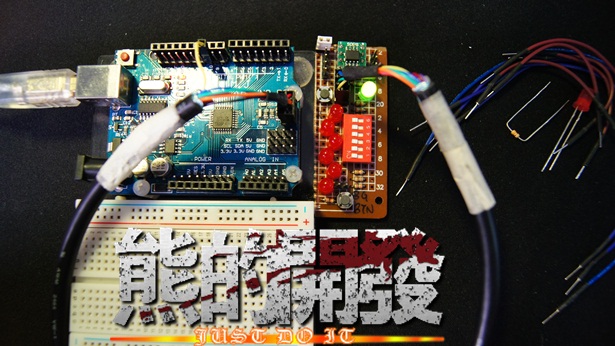

接線完成
簡潔是否!!
簡單燒錄個LED閃爍程式
燒錄請參考

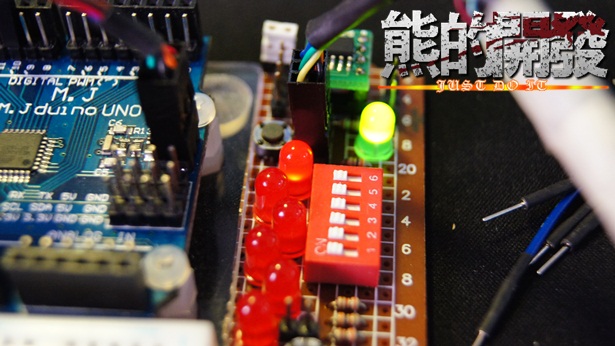

成功!!

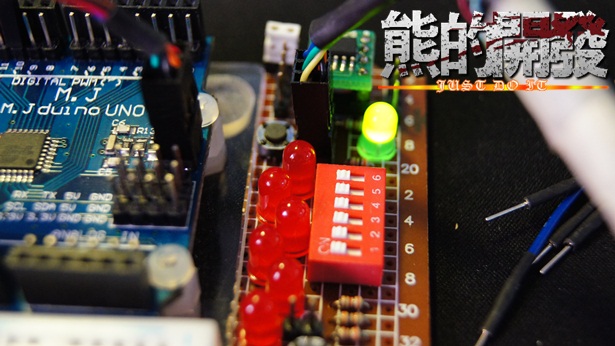

LED 亮
LED 滅
相同的

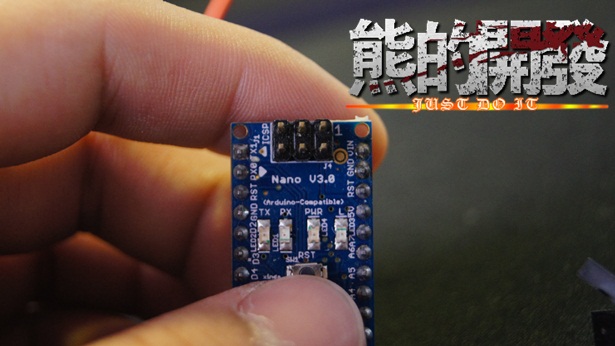

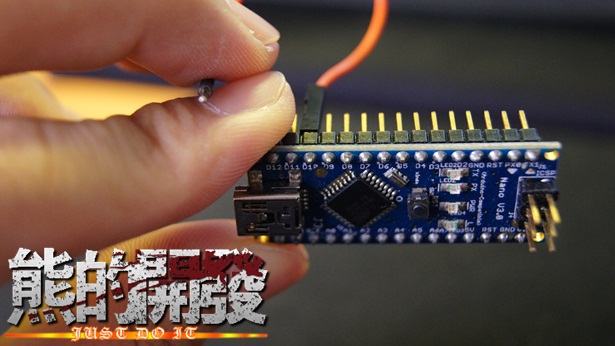

用Arduino NANO 一樣可以燒錄

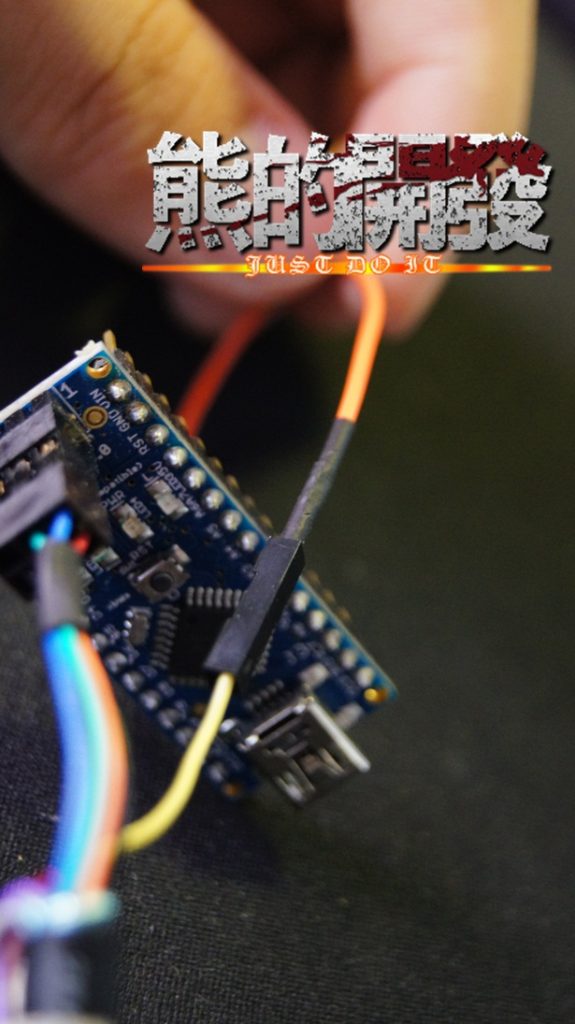

因為線長關係
我先用跳線拉出D10
注意ISP(ICSP)的方向
如果有數字1
則以數字為主
沒有數字就以文字ICSP(ISP)為主

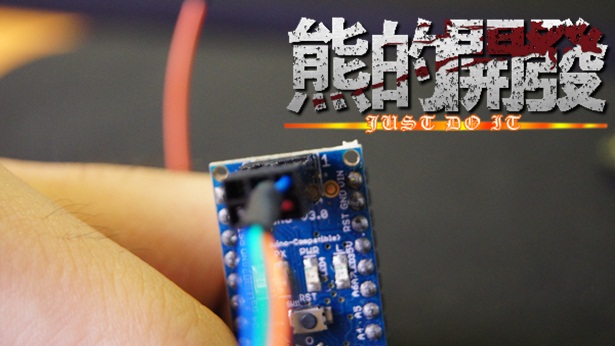

接上快速燒錄線
另外拉出線
接到D10的跳線

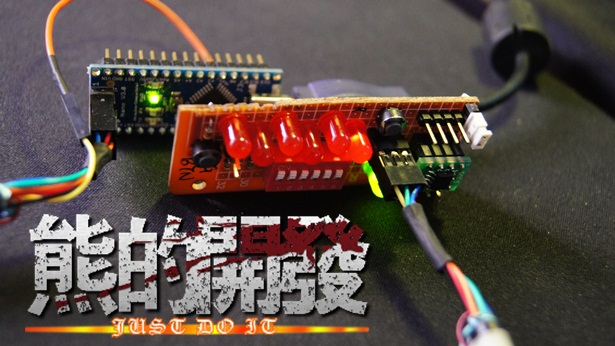

測試燒錄完成
以下列出我手上的開發板 ICSP(ISP)方向

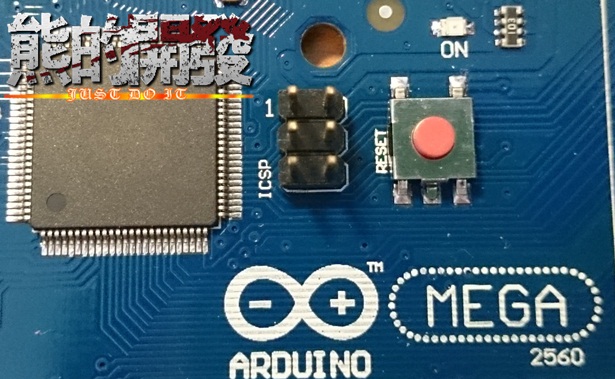

Arduino MEGA 2560 ICSP(ISP)端子
有數字1
依照數字1為主

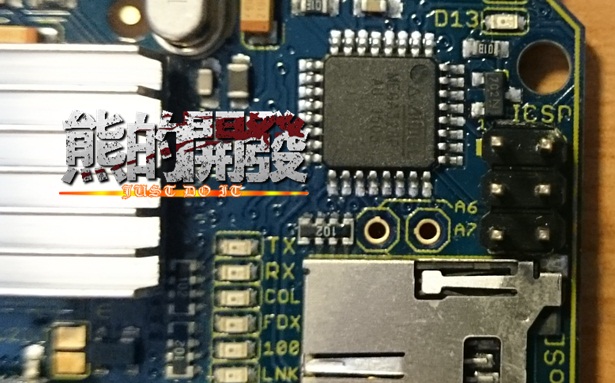

Arduino EtherTen freetronics ICSP(ISP)端子
有數字1
依照數字1為主
Arduino LEONARDO ICSP(ISP)
沒有數字
所以依照文字ICSP為主
科技始終來自惰性~~~
