本來是要洗電路板的
因為曝光機還在製作中
故無法使用
所以先使用洞洞板取代

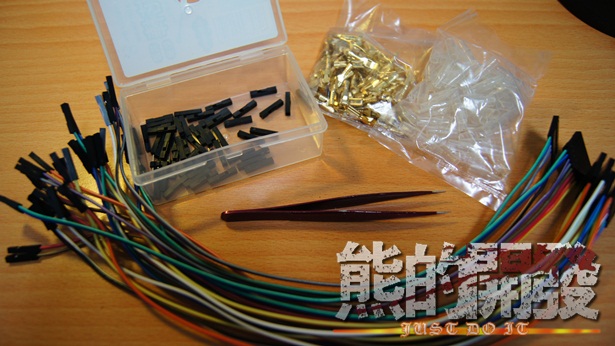

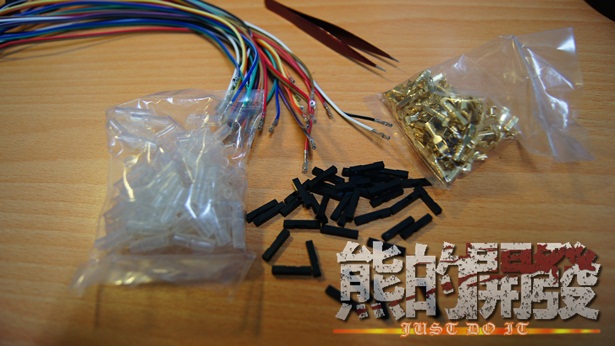

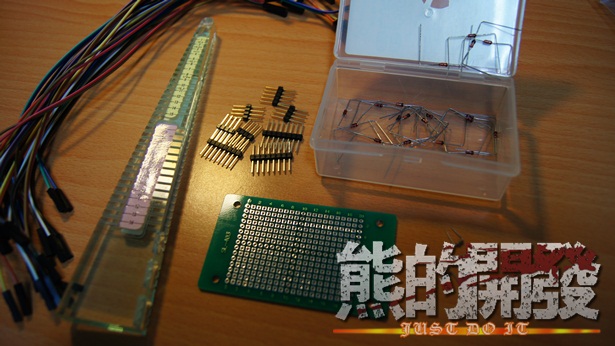

準備工具、材料
- 線材(在露天買30CM的整排自己回來撕，超懶得自己重新做線:))
- 單排 8 PIN 杜邦端子外殼
- 單排 8 PIN 排針
- 1N4148 二極體*24支
- 電阻300歐姆*6
- 2.8mm 鍍金連接器
- 絕緣套(亦可使用熱縮套管)
- 折腳器(可有可無啦，我剛好有就用一下，沒有就直接用手摺囉)
- 鑷子

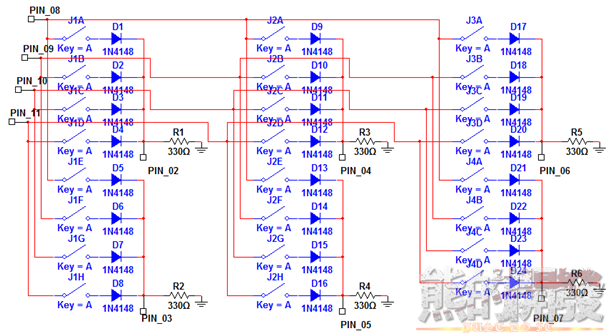

電路圖

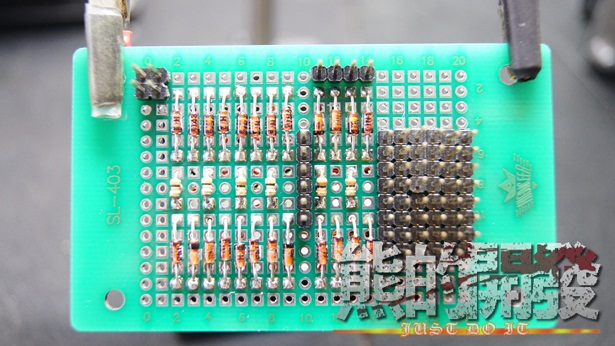

配置位置
看怎樣擺設比較合適(方便拉跳線)

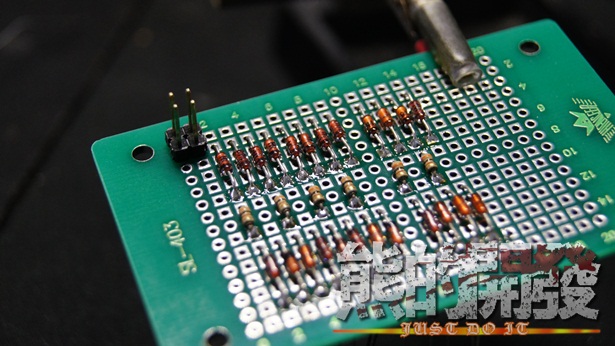

確定後就先焊接

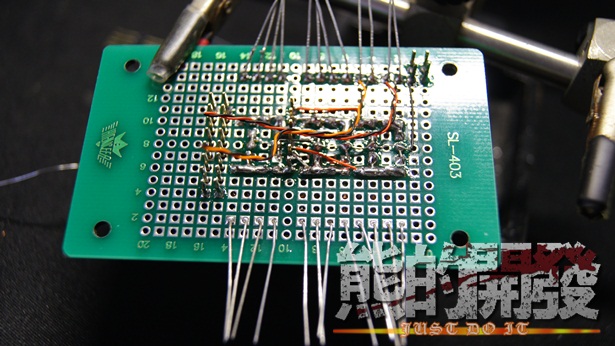

依照預先設計好得電路處理跳線
洞洞板不可能用的非常漂亮
大家多多包涵

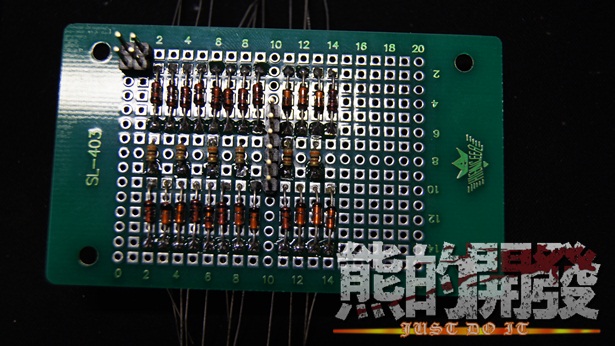

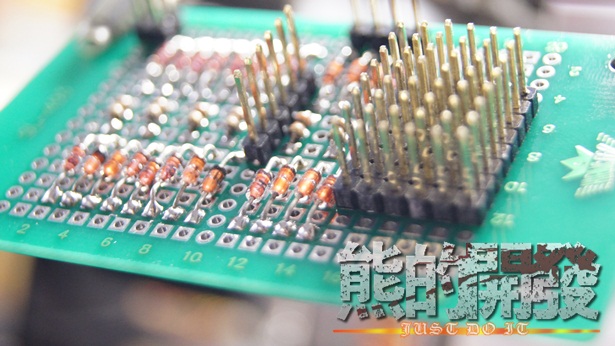

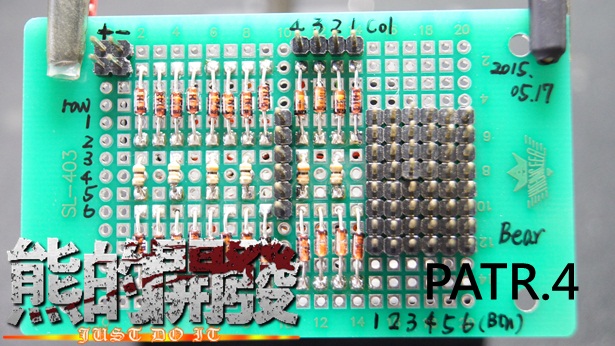

中間的排針
是列的掃描PIN

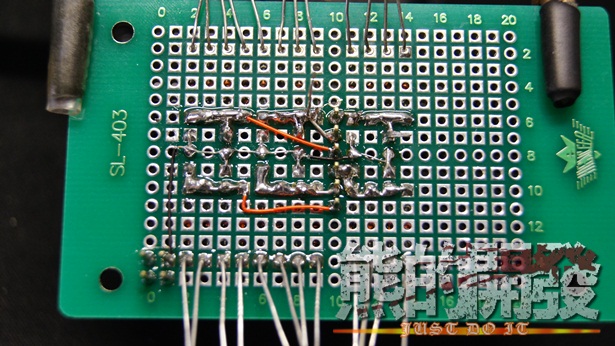

使用銀絲線UL1423作為跳線

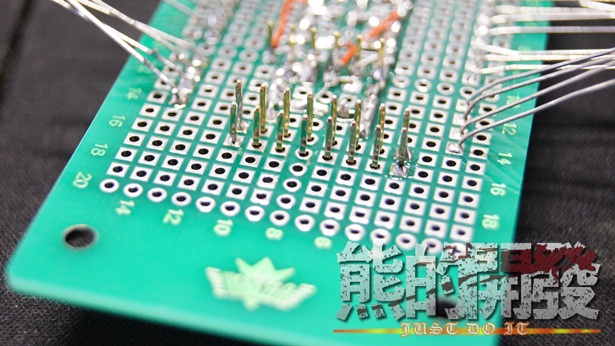

按鈕的PIN

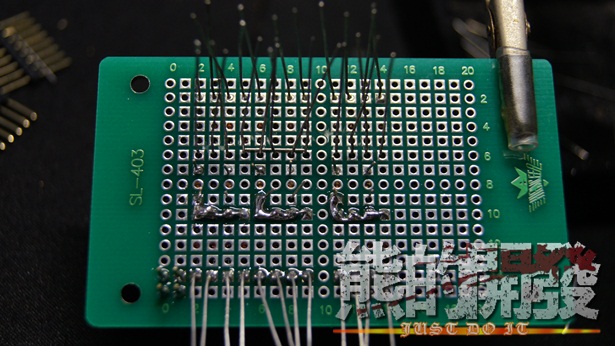

會先焊接第一PIN

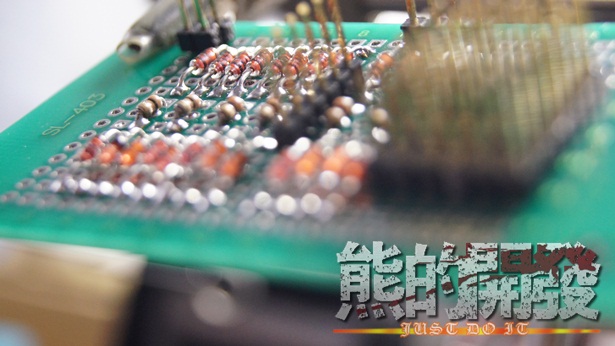

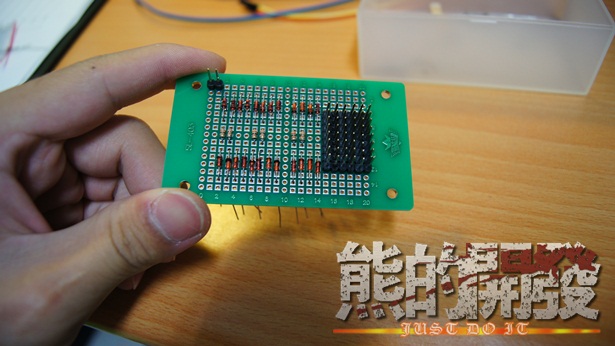

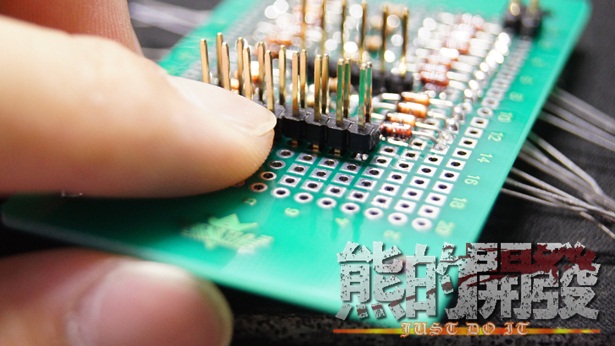

翻過來會發現沒有焊好或是歪斜
沒關係
手指壓住黑色底座
此時用烙鐵加熱第一PIN剛剛上錫處

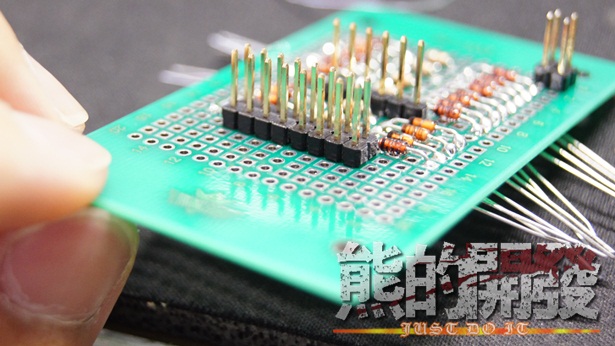

手指在調整排針角度與是否貼平於洞洞板
調整好後如下圖
為了美觀與好整理
所以需要捲線

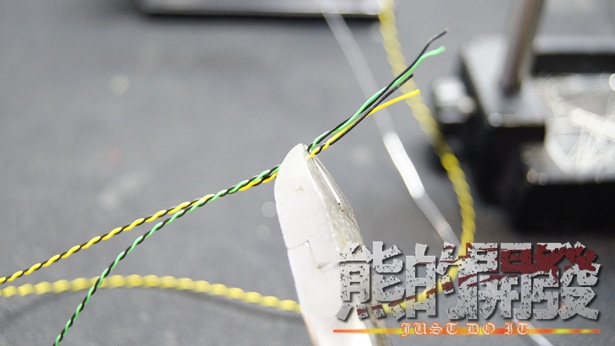

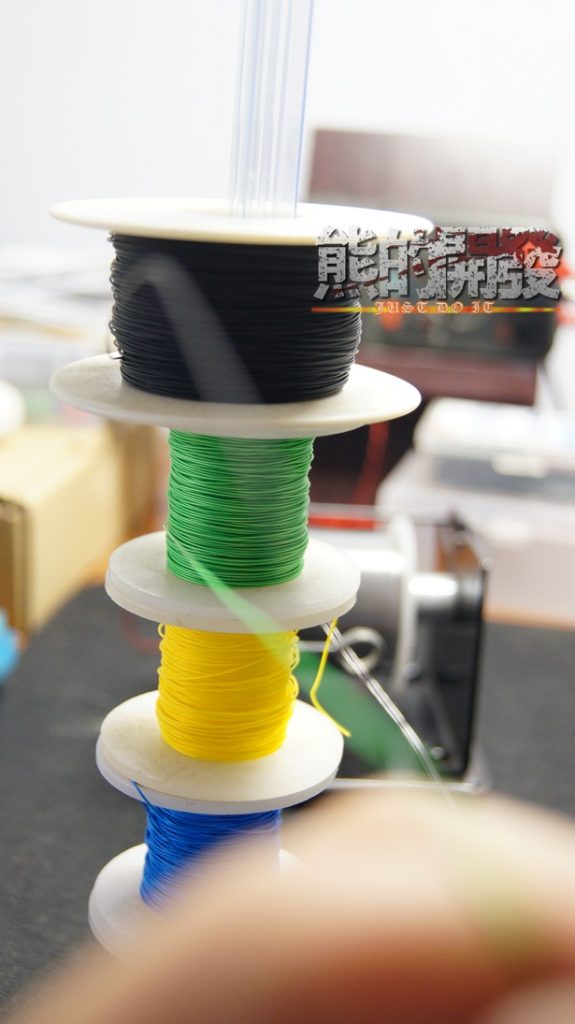

先取出要捲線的線材
可以拉長一點
用剩的可以留下
下次就不用再做了

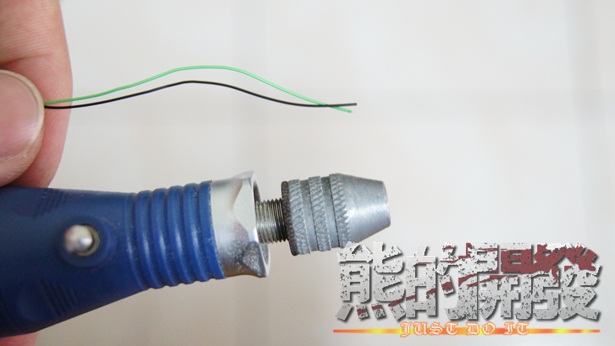

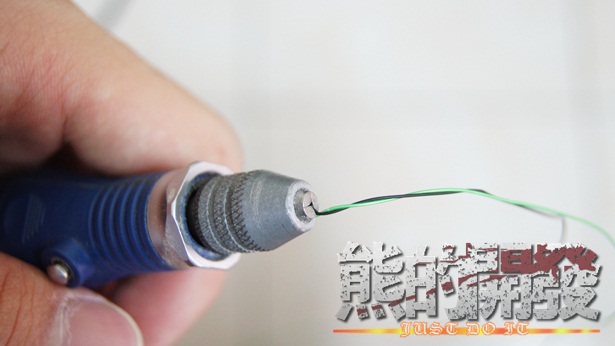

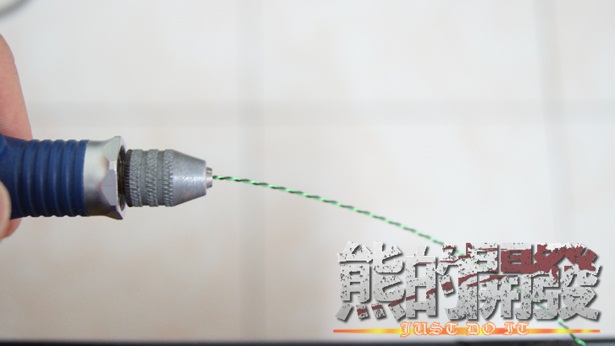

使用小手鑽捲線
插入後
將夾頭鎖緊
轉速不要太快
如果只有開跟關的手鑽
就要自行控制開關了

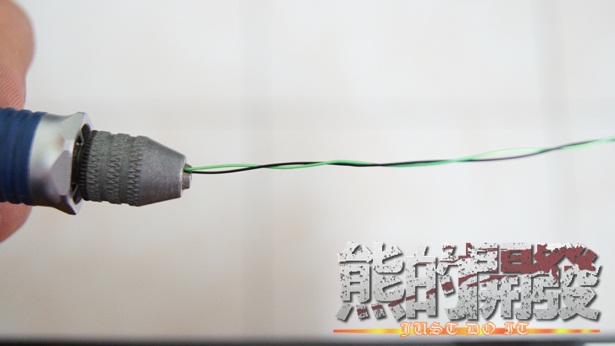

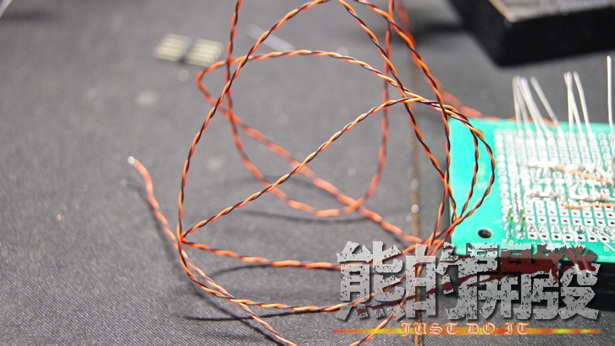

下圖是捲線完成後的樣子
這樣放個8~10秒
讓線定型
避免一鬆掉就打結成一團
將夾頭夾住的那一段剪除
避免被夾過
而造成接觸不良
準備拉線
捲線後比較有條理
一種顏色配黑色的線材
就是配給一個開關
捲線
可以清清楚楚的知道
現在在焊哪一組
我是配放大鏡焊接
用肉眼目視焊接太傷眼睛了

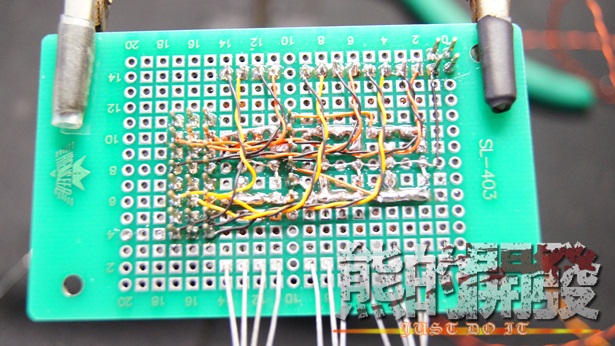

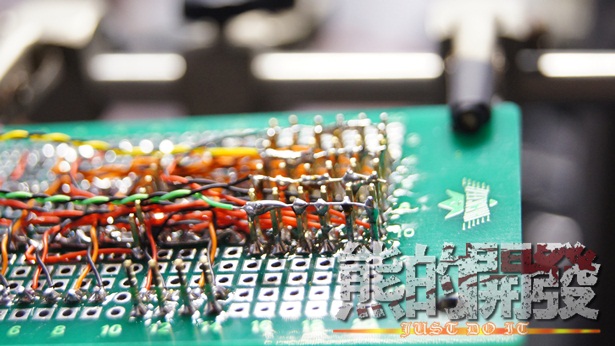

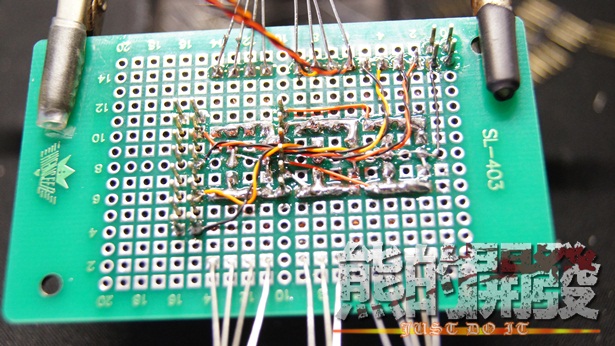

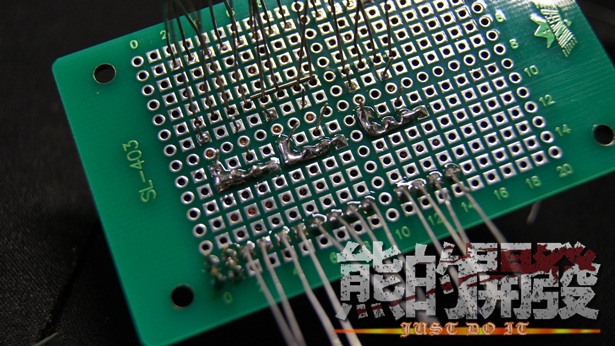

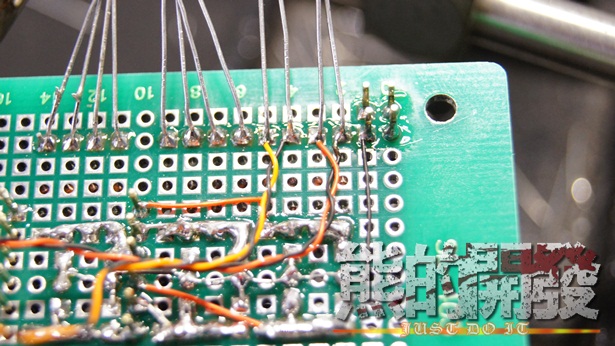

拉出欄的PIN跳線
焊在半空中
上方新增

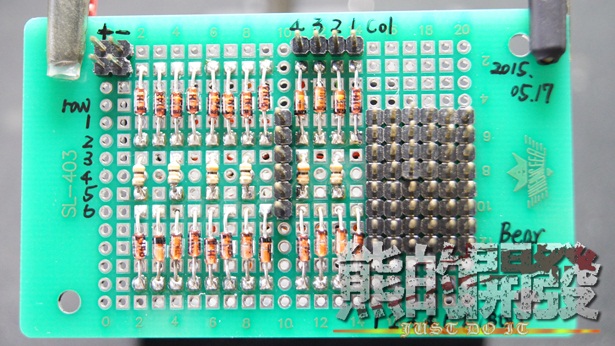

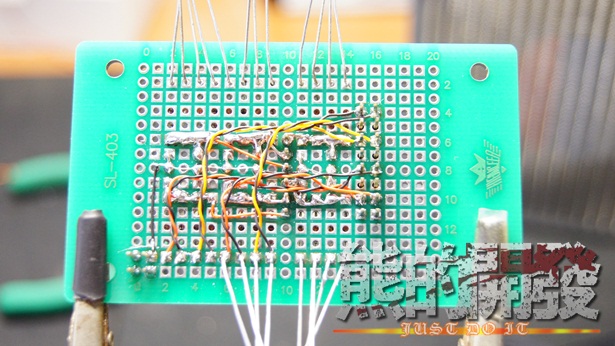

掃描按鈕欄的PIN排針
用奇異筆標一下排針功能
避免忘記(我超健忘)
用鑷子退下買來時就裝好的1PIN黑色杜邦端子外殼
可以留起來
哪天會再用到的

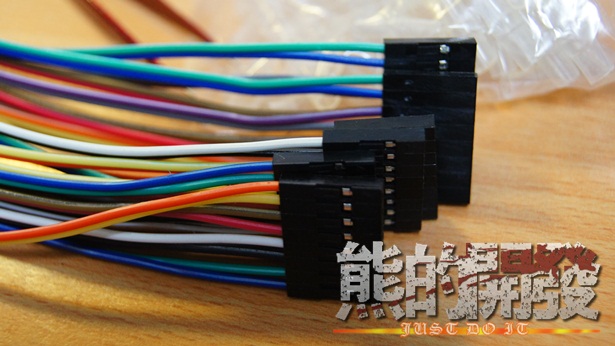

裝上8PIN杜邦端子外殼
處理線材另一端
一樣先退PIN處理
退PIN吼準備焊接2.8mm快插短子
因為要焊接

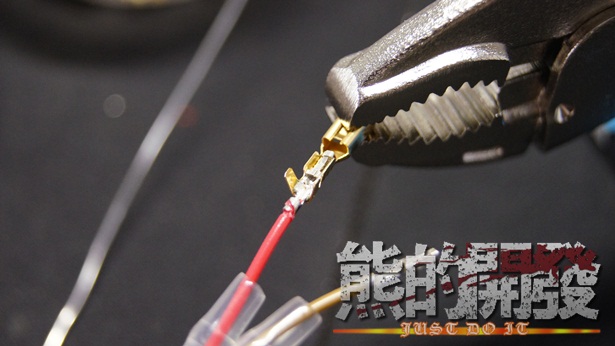

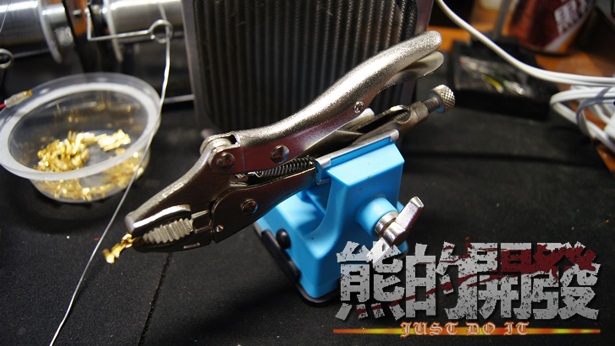

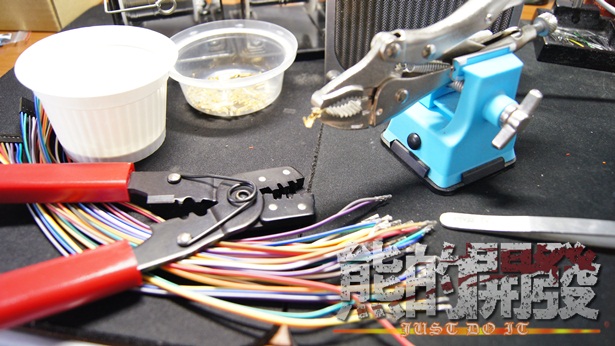

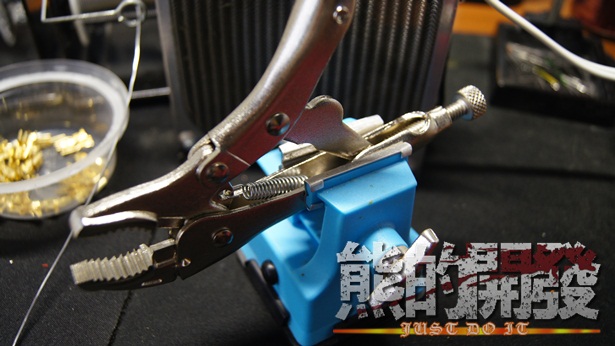

萬力夾+自鎖鉗
真好用!!
壓一下就很緊
如果使用一般夾台夾住後焊接
會造成夾子上的熱縮套管破損
故使用萬力夾搭配自鎖鉗
因為不是用機器壓端子
所以還是要焊接比較穩固
先上點錫

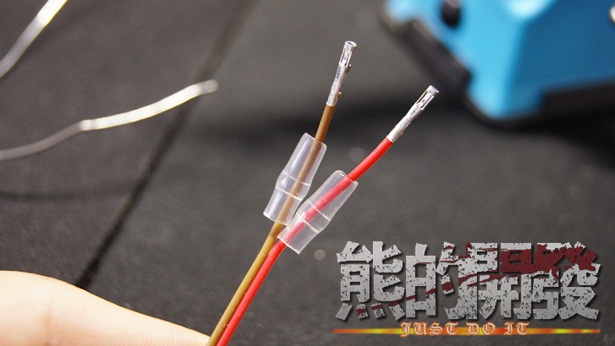

放入絕緣套

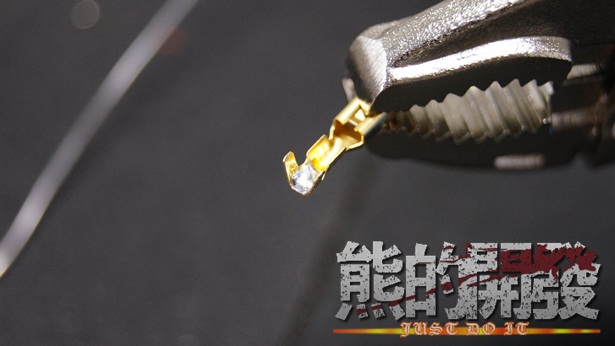

直接將杜邦端子焊在
2.8mm快速端子上面(我毃懶~~)

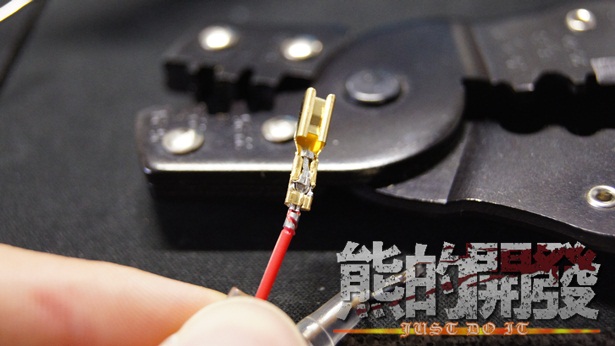

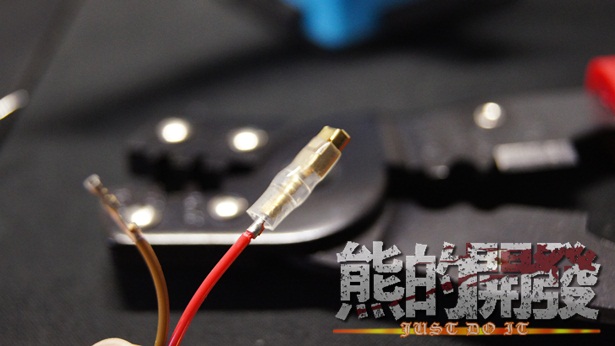

用不專業壓接鉗壓一壓

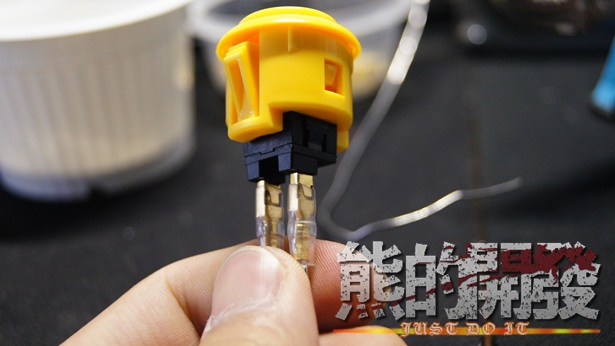

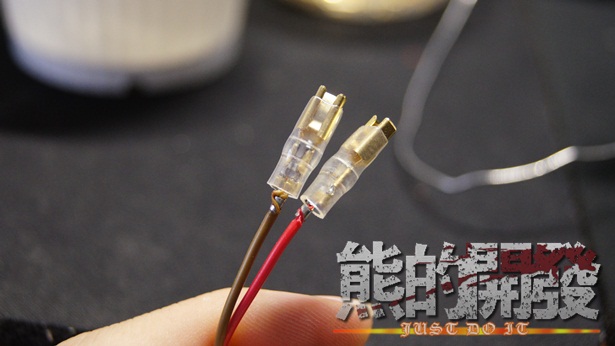

套上絕緣套管

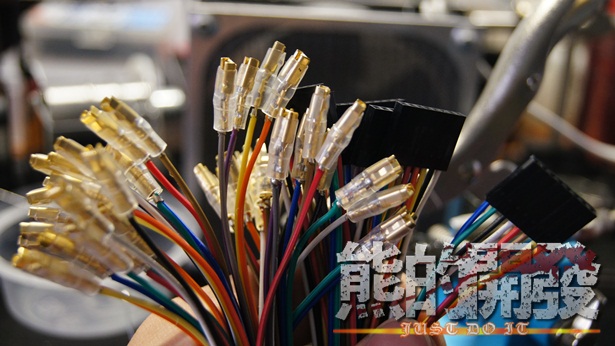

完成!!

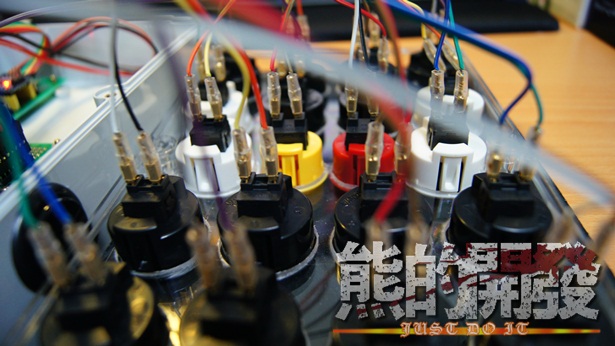

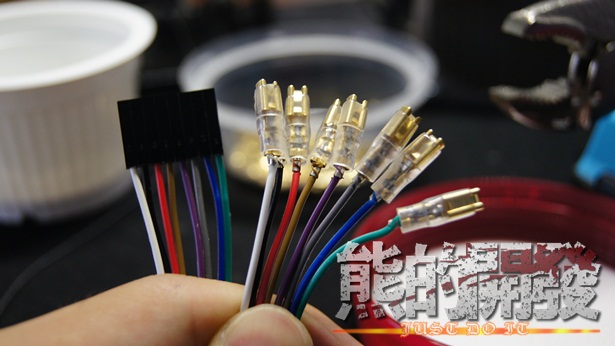

試插看看
一組線完成
可接4個按鈕
六組線完成
超花時間的

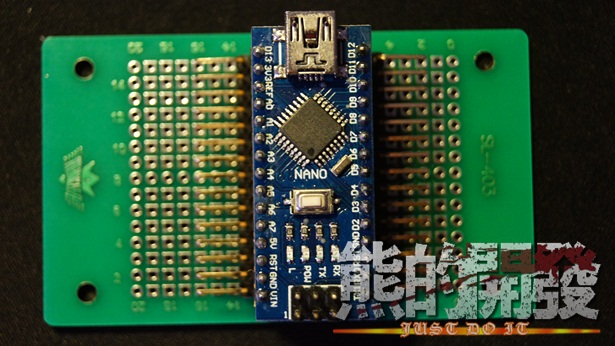

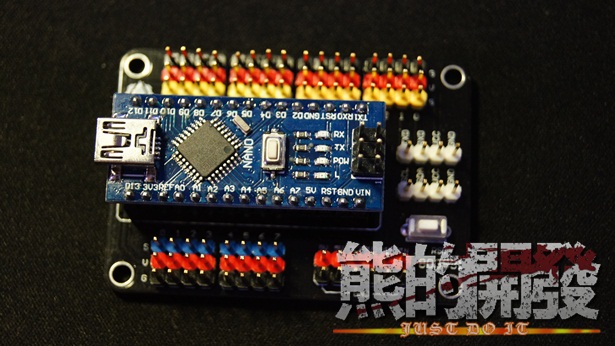

原本要將這片Arduino NANO擴展板直接裝入
但後來想想好像不太值得
所以直接使用洞洞板
將Arduino NANO的腳位從側邊引出
因為立起來會造成機殼組立困難

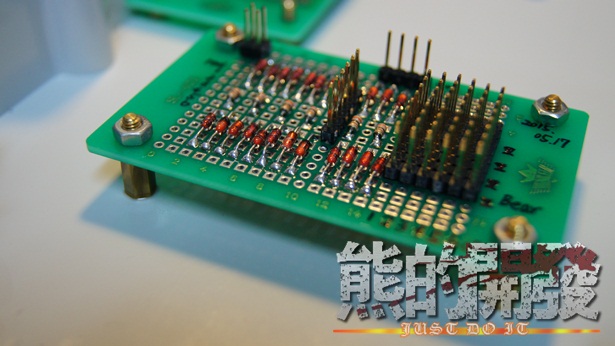

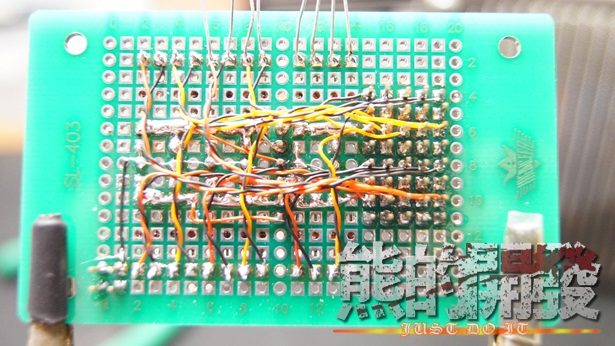

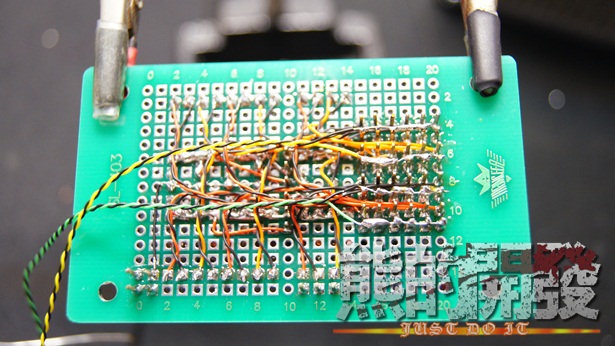

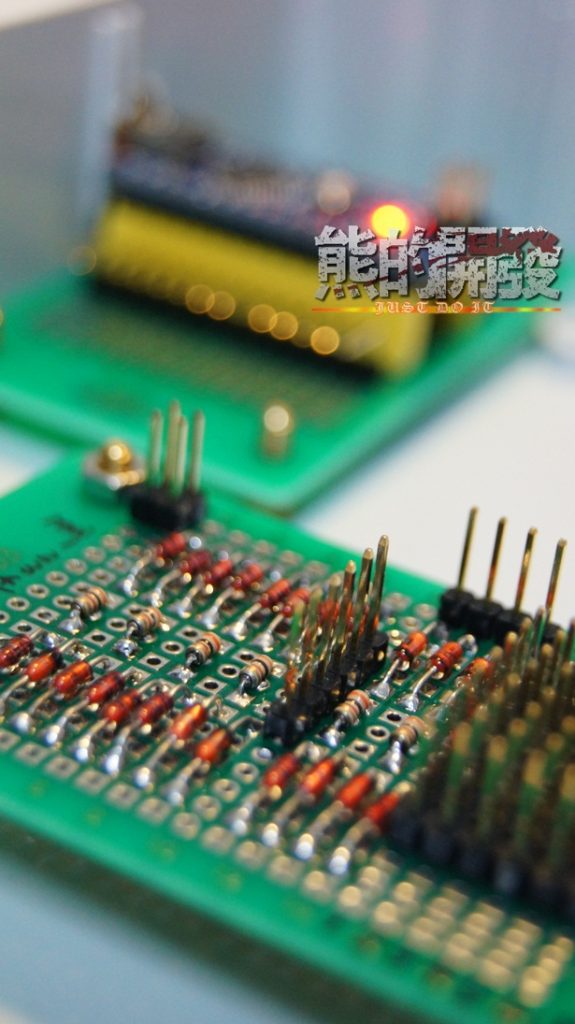

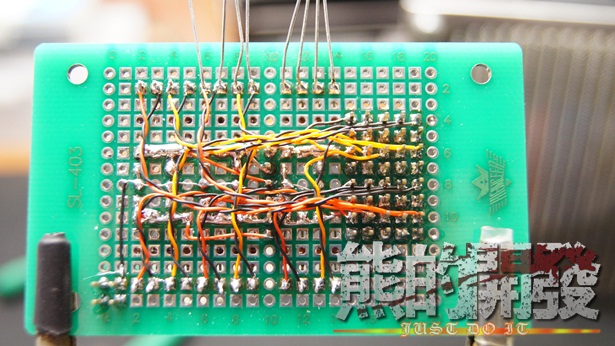

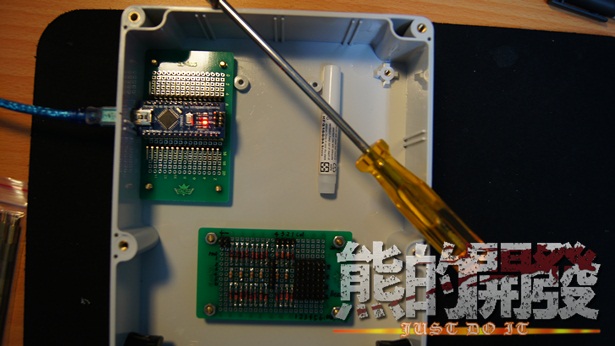

完成的洞洞板電路
原本是要挖洞鎖螺絲固定的
但之後直接使用超懶惰固定法

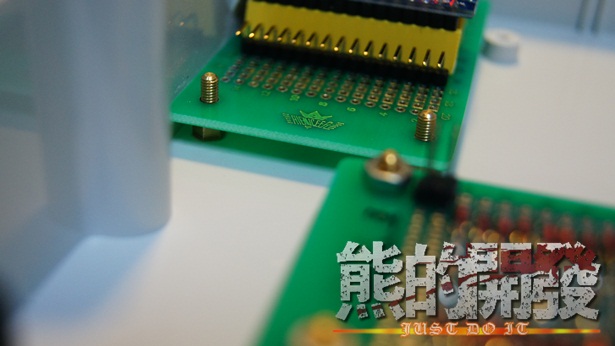

銅柱鎖上後
沾一些快乾及固定在殼內
這邊則是因為螺母不夠
就先這樣架著了
冏

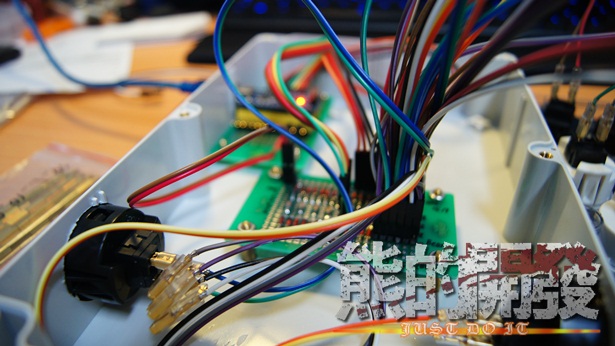

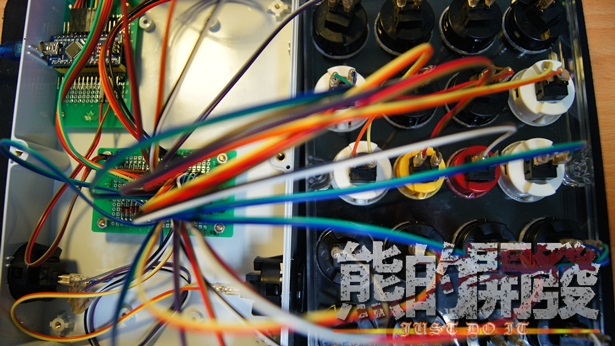

拉線
就…一堆線
真的不好整理
之後一定要洗電路板
省去一大堆跳線
