之前去電子街找按鈕

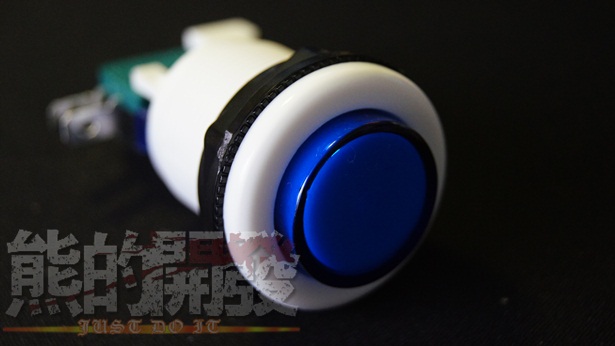

有找到大型電玩得按鈕
買了一顆回來測試

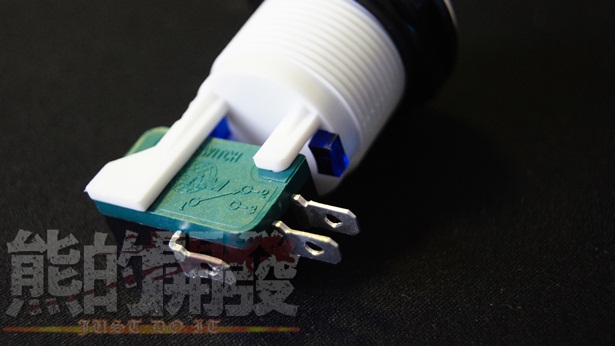

底部是使用微動開關
按起來很硬
如果拿來打音樂根本不適合
所以就放棄使用了
後來參考MIDI FIGHTER 的按鈕
使用日本三和OBSF-24 & OBSF-30 大型電玩按鈕
露天不多人在賣
剛好台中X龍電玩有在賣

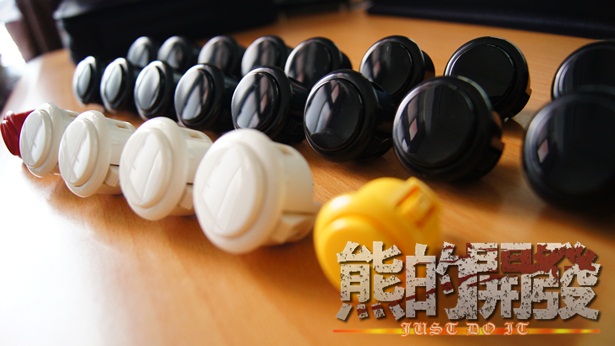

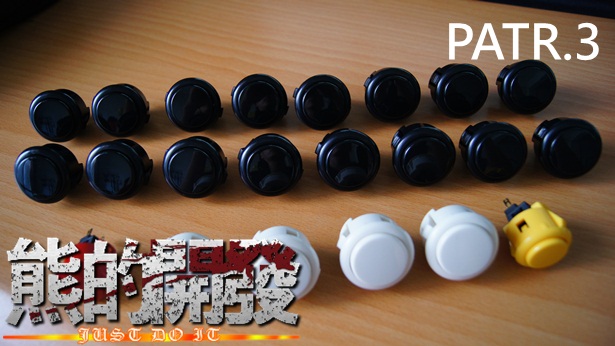

就去買了22顆回來
OBSF-30($55-)
黑色*16
白色*4
OBSF-24($50-)
紅色*1
黃色*1

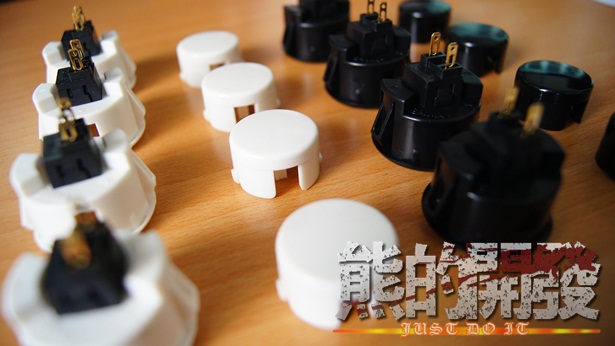

塑料品質很好

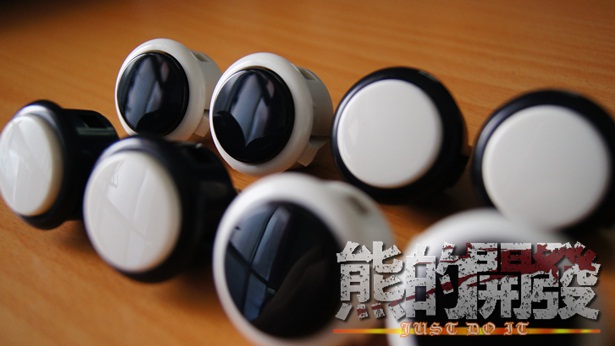

對調個顏色
不錯看

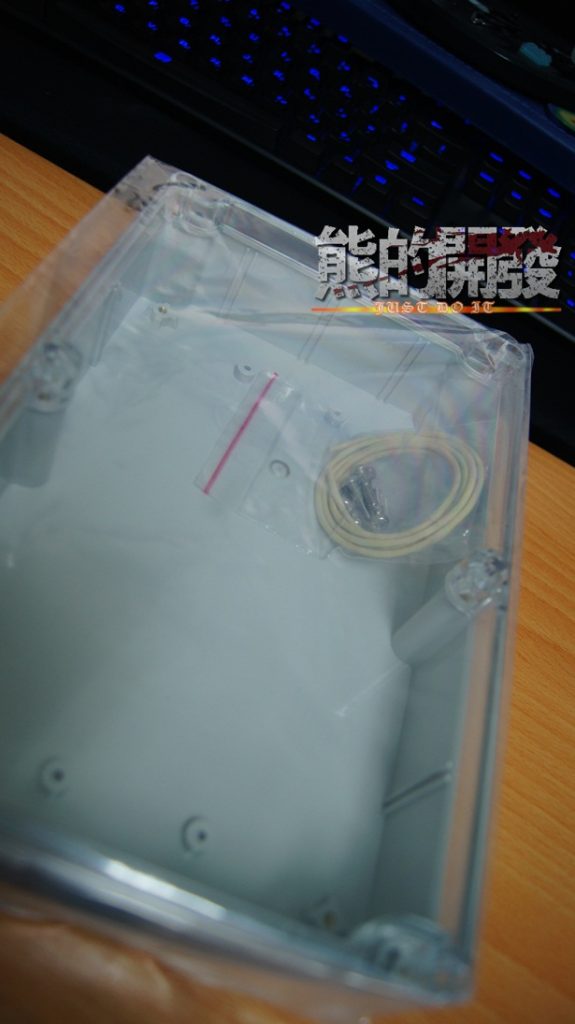

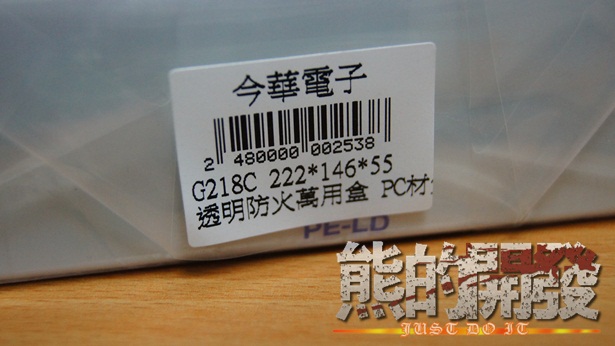

外殼($370-)
挺貴的
不過透明現成的只有這款了
買透明的是考慮之後會增加LED燈

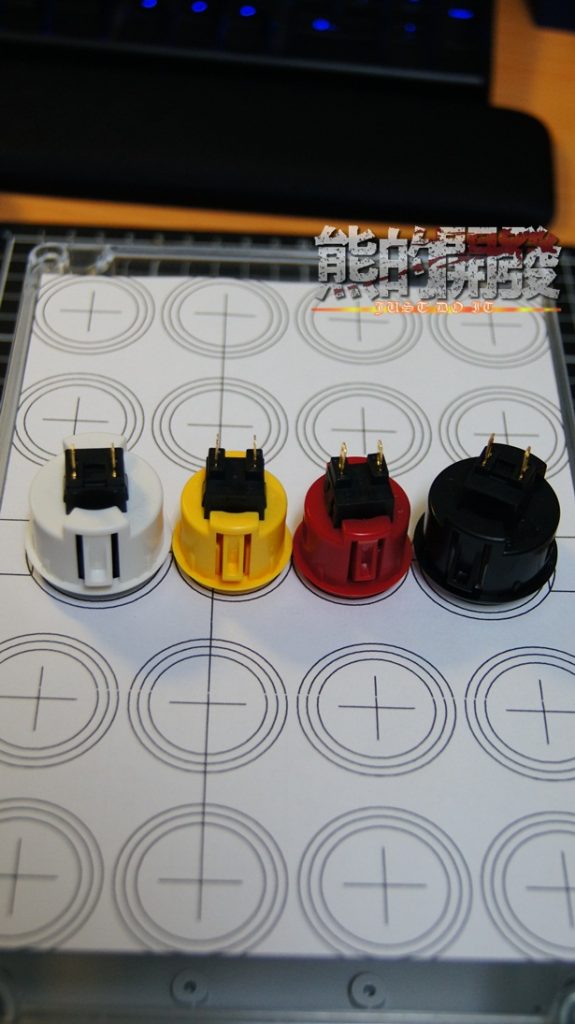

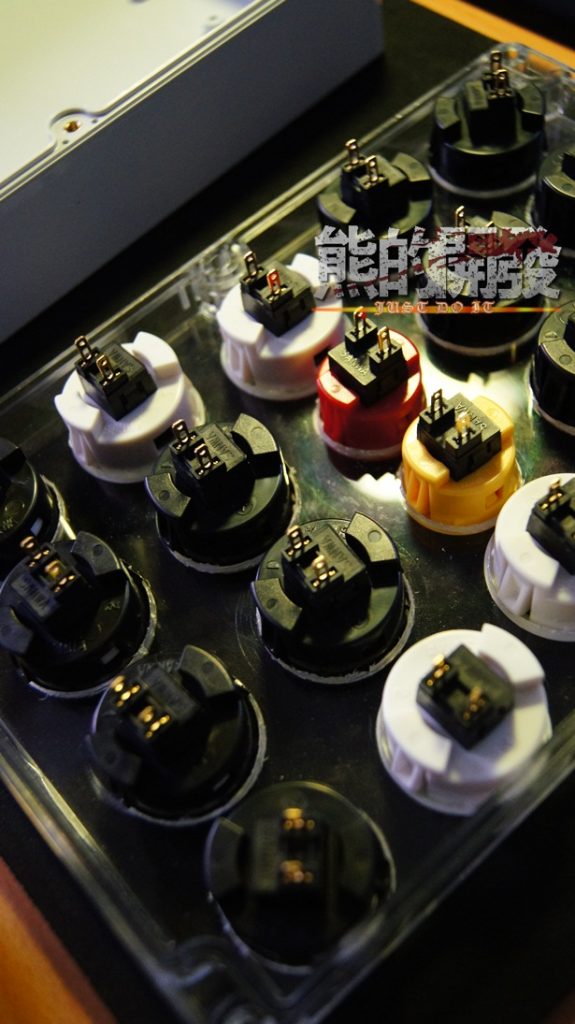

排一下
中間部分因為被螺絲的位置擋住
好險當時有加買OBSF-24
不然機殼中間全部都用OBSF-30的話
真的會塞不下

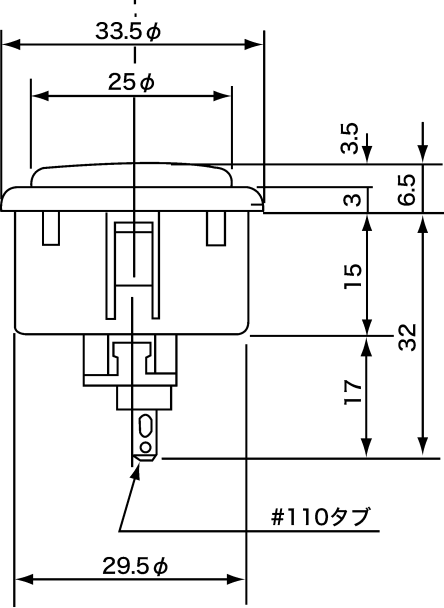

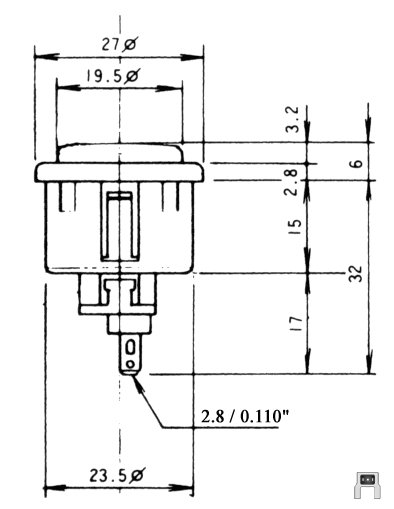

參考三和尺寸圖面
OBSF-24
OBSF-30
量測透明可用面積
用Autocad繪製按鍵位置
PDF圖紙下載
DWG原檔圖紙下載

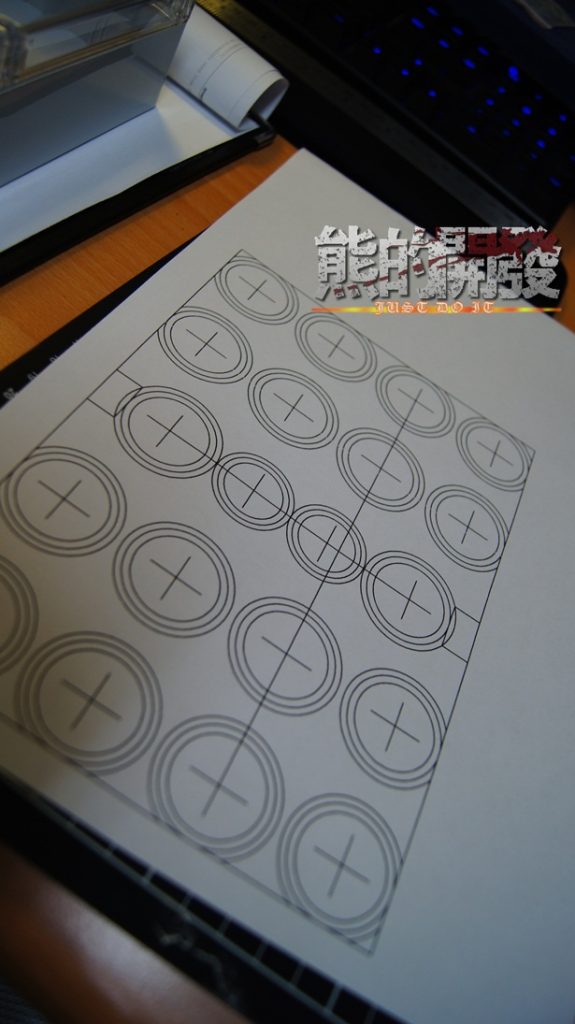

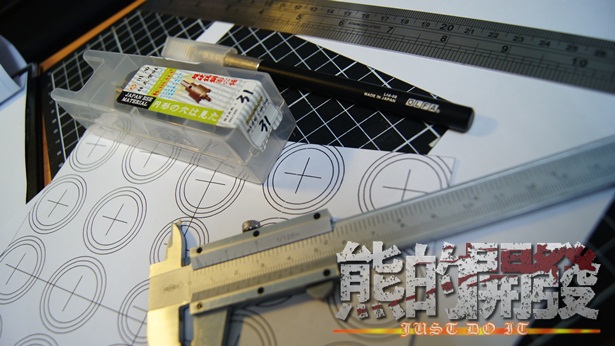

準備鑽孔用
去掉多餘紙邊
再度確認尺寸是否正確
畢竟外殼不便宜
搞砸不划算阿~~

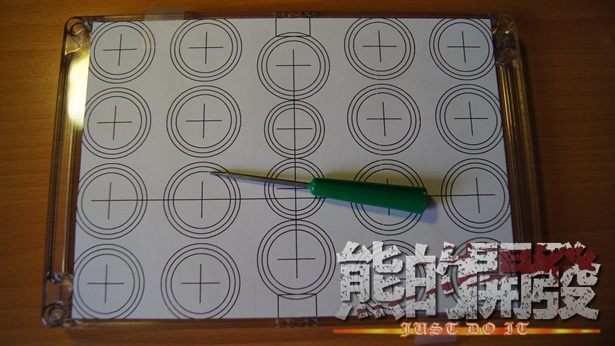

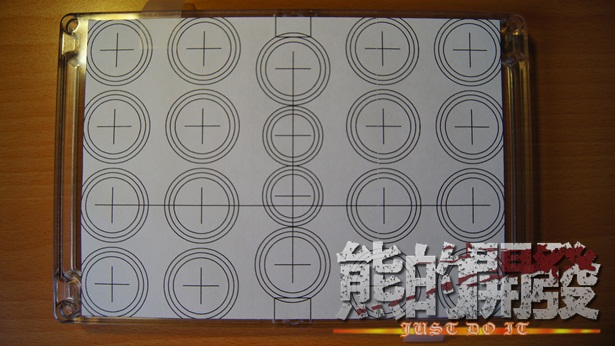

圖面對準後
用膠帶固定
我其實不知道圖中尖物叫做什麼工具
不過我都用它來做需要打洞的記號工具

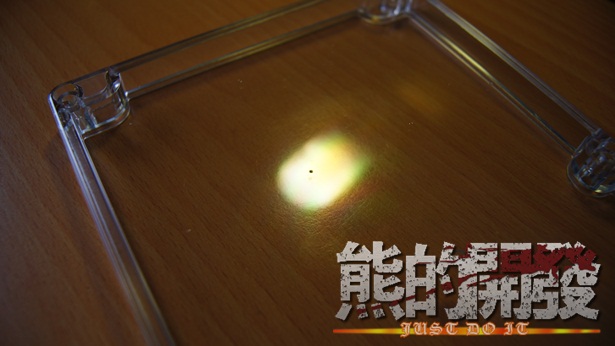

這要壓一下
有一點痕跡
挖洞時
鑽針較不易滑掉
傷到其他表面

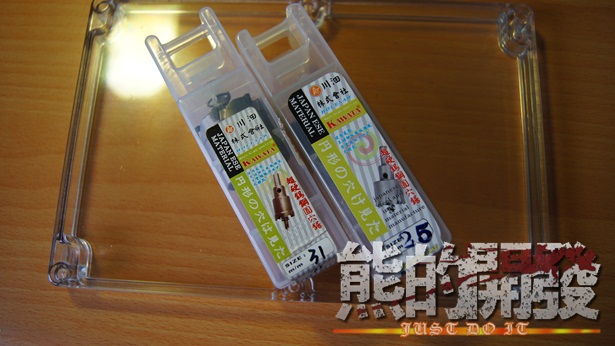

在五金行購買的圓穴鋸
一隻要價$3XX-
也不便宜
建議大家可以買小一號的
24.5 和 30.5
洞的大小
會比較剛好

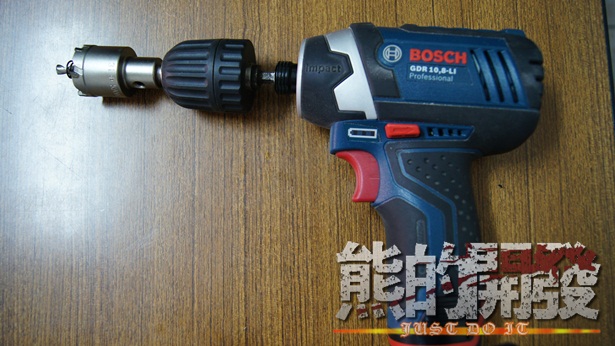

傢伙準備好
開工囉
為了安全起見
請佩戴護目鏡

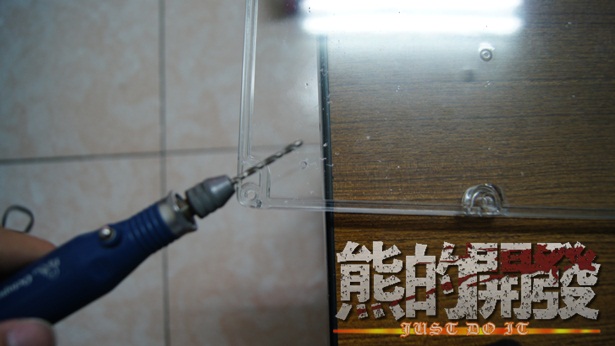

先用3mm小鑽尾
挖小洞

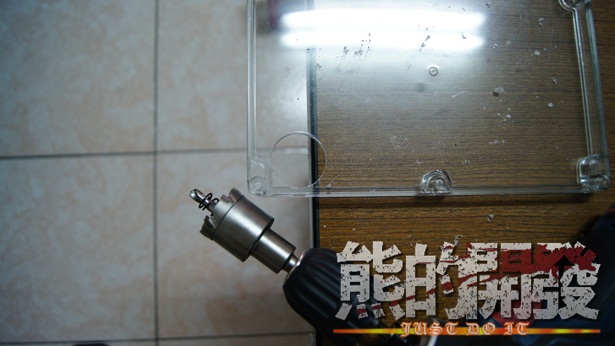

再用圓穴鋸
挖洞

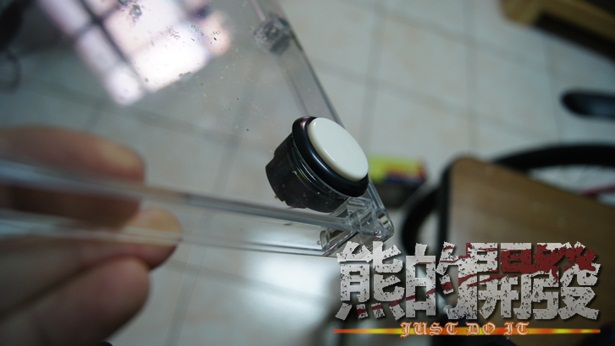

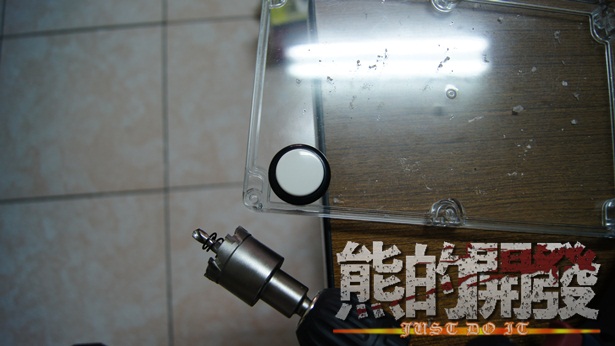

試裝一下OBSF-30
OK
剛好可裝下

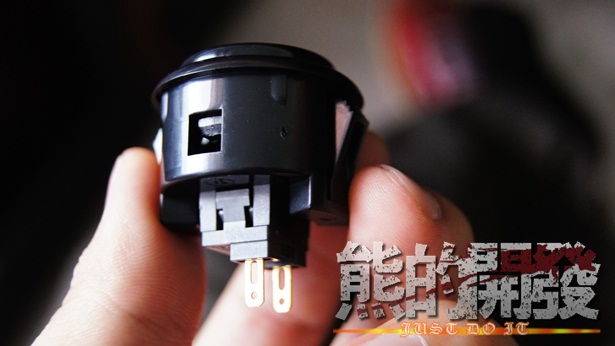

新款OBSF 式載用卡準方式固定
所以裝進去會聽到”咯”的聲音

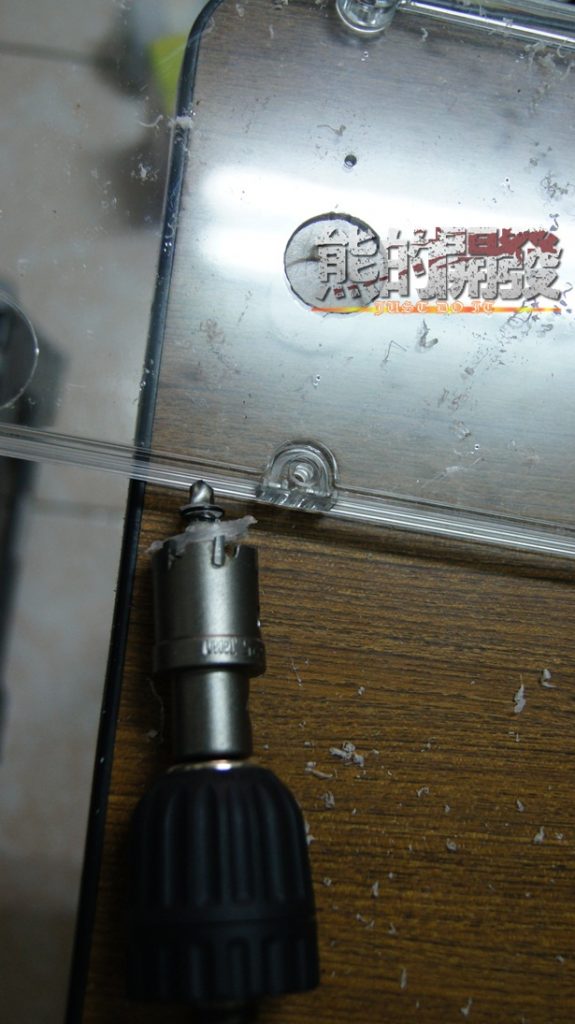

接下來試鑽OBSF-24的孔

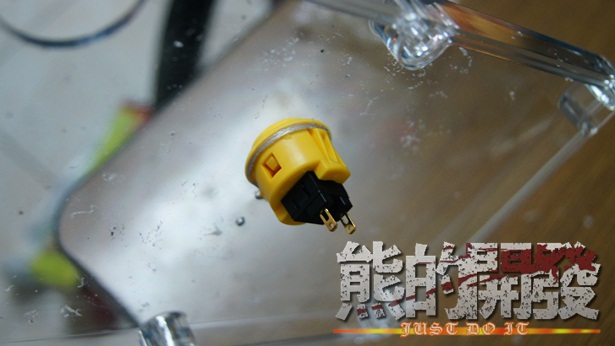

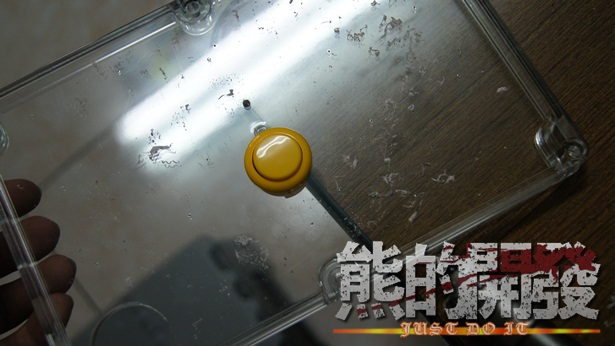

試裝一下OBSF-24
OK
沒問題
一樣會聽到”咯”的聲音
超會噴
弄得削削到處都是

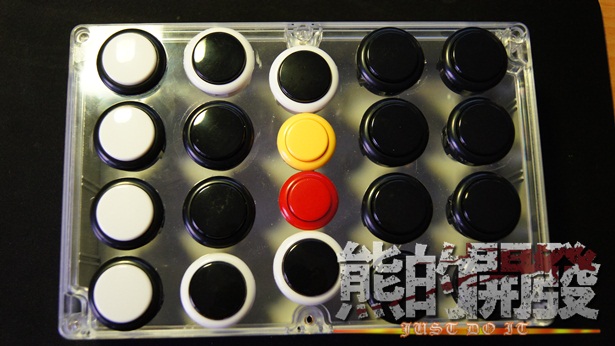

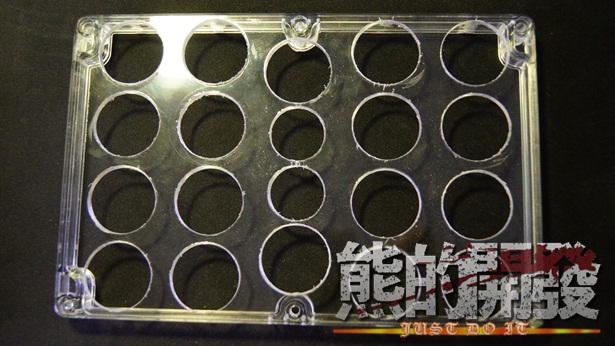

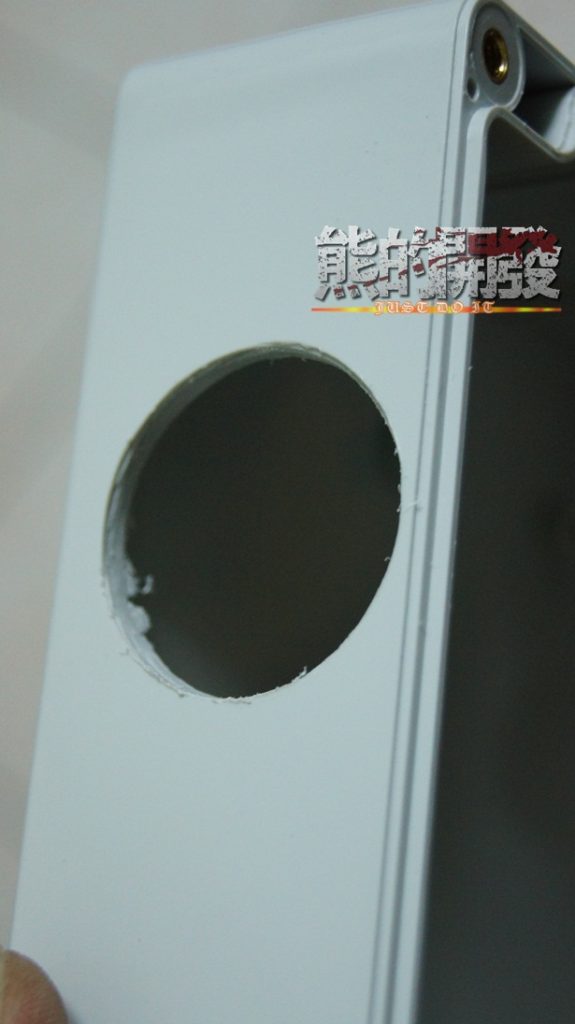

挖完囉
還算滿意

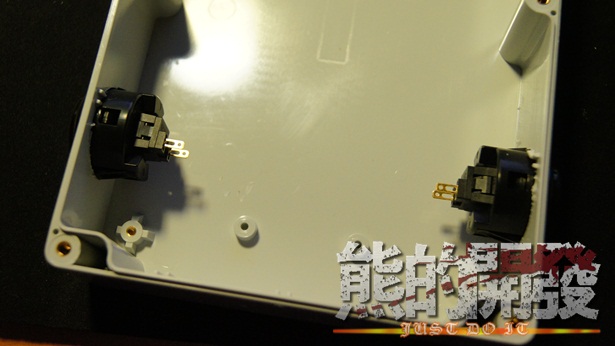

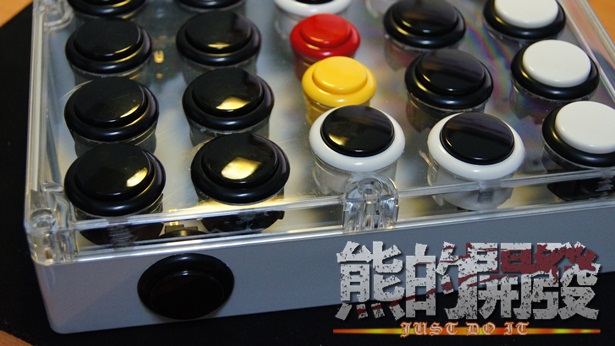

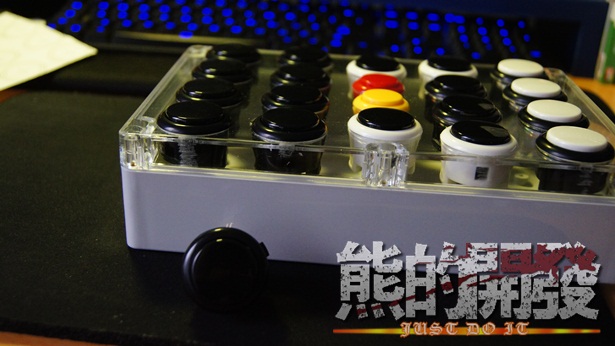

多了兩顆OBSF-30
我想加裝在測邊
量測完距離
確定有左右對稱

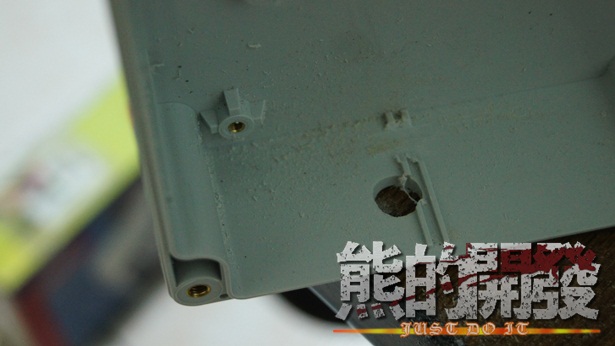

就開挖
還好此BOX夠深

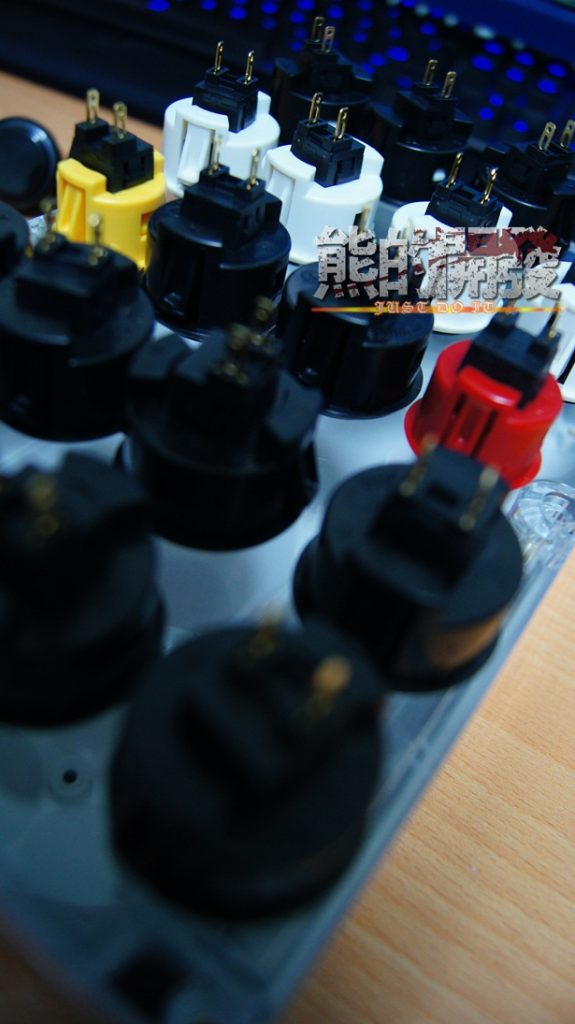

挺漂亮的

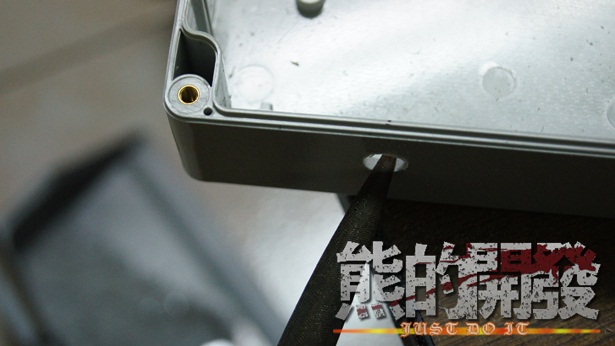

挖USB孔
用搓刀把圓形磨成方形
DEMO影片:
