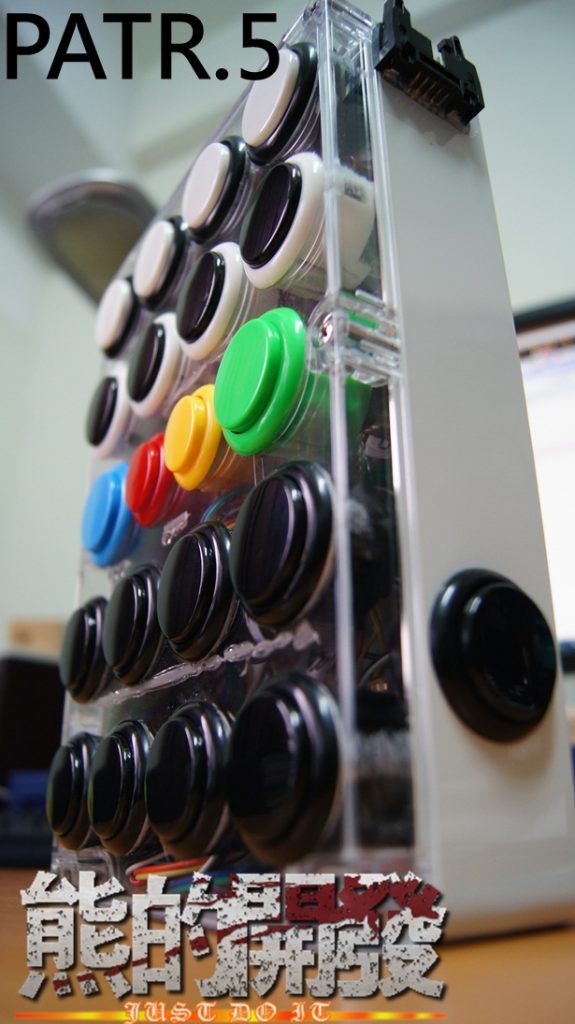

Arduino MIDI DIY 16X KEYPAD 程式編輯燒錄 PART.5

我是音樂門外漢

純粹消遣

不好聽

別刁難嘿嘿嘿~~~

Video Demo:

正題:

線材連接後

整理線材

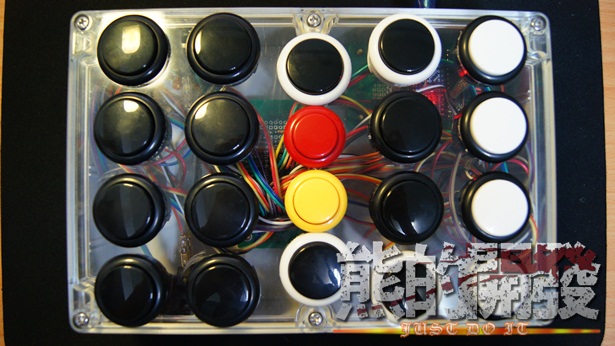

蓋上面板

鎖上螺絲

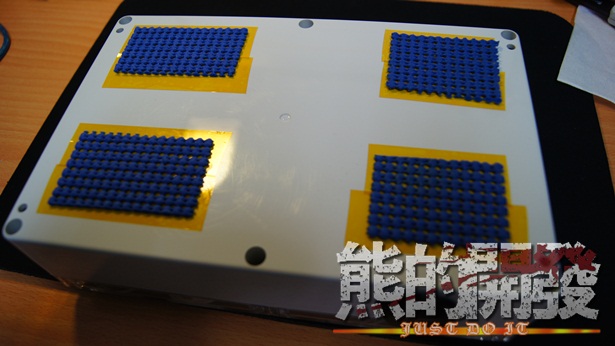

在機殼底部黏上只滑墊

文末提供的Arduino Code燒錄至Arduino 開發板中

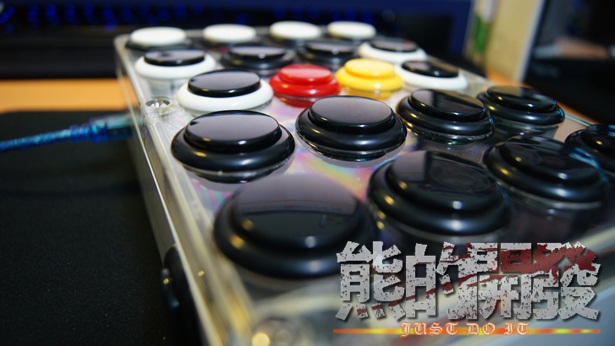

硬體部分即完成

軟體部分

因為我的PCB OS 是 WINDOWS 7

所以下列程式是適用於我的PC OS

需要程式如下(文末有下載連結)

1. Loopbe1(虛擬MIDI設備)FREE~
2. hairless-midiserial(Serial Port TO MIDI)FREE~
3. DJ軟體(不限，我展示的軟體Ableton Live)試用版
4. 音效素材包(不限，我展示使用 Apoth 的 Jakarta Soundpack)

安裝Loopbe1

執行後會自動隱藏到畫面右下角的工具列內

點開就會出現以下簡潔畫面

按下OK會再度縮回工具列內

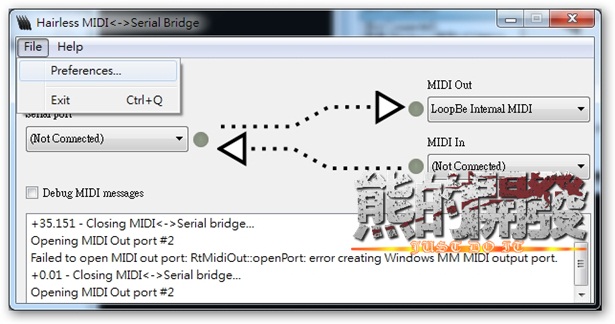

執行hairless-midiserial.exe

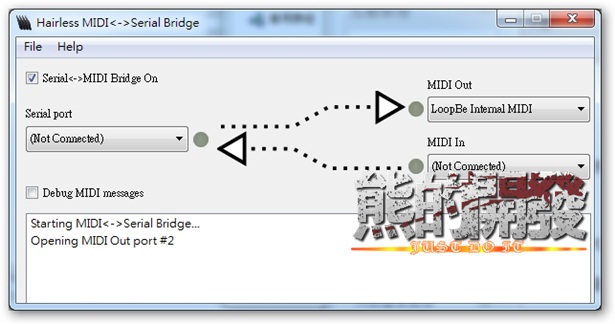

右方 MIDI Out 選擇 LoopBe Internal MIDI

接上硬體DIY MIDI CONTROLLER

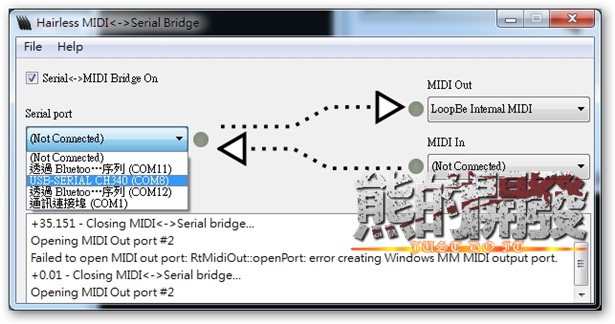

選擇Arduino 正確的串列埠

如果使用的串列IC不同

會和我可選擇的文字不同的

EX:FTDI、CH340G、PL2303、CP2102……etc

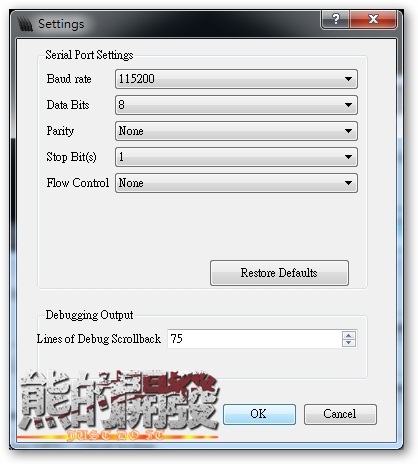

設定連線鮑率

File > Preferences

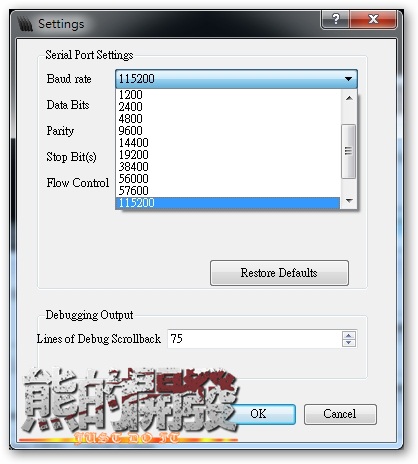

Baud rate > 115200(因為我程式是使用此鮑率)

選擇後按下OK

退出設定

執行DJ程式Ableton Live

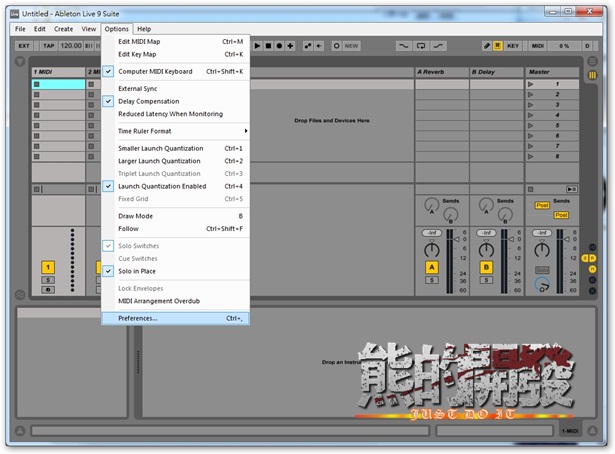

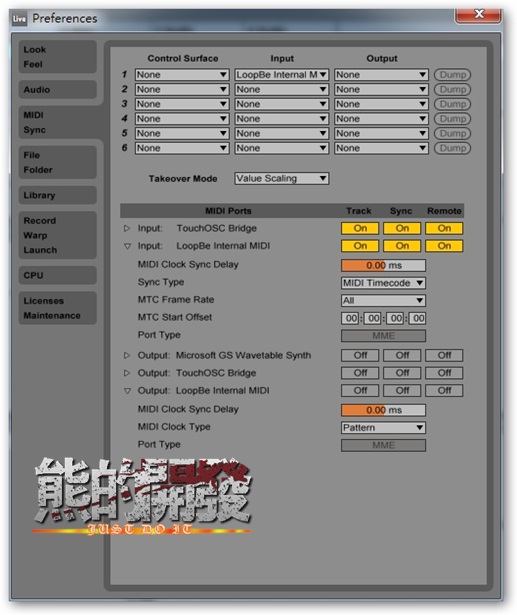

Options > Preferences

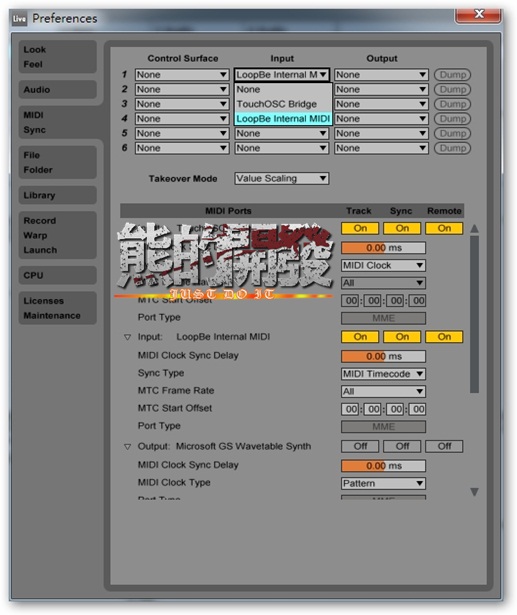

選擇LoopBe Internal MIDI

其他依照下圖設定(僅參考LoopBe Internal MIDI選項)

解壓縮ASP005_-_Jakarta.zip音效材料包

執行ASP005 – Jakarta.alp安裝音效材料包

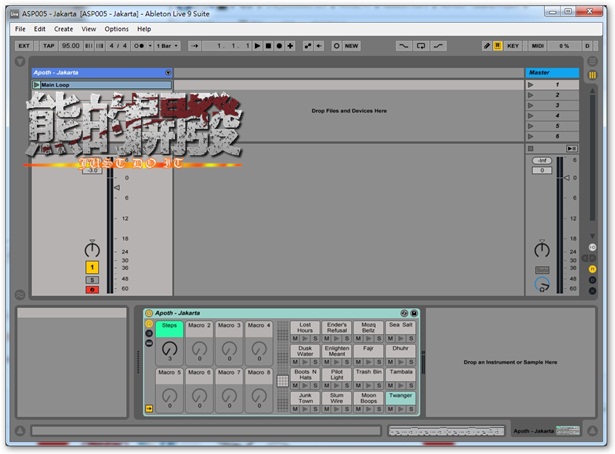

執行ASP005 – Jakarta.als載入音效材料包

以上軟體準備好就可以玩音樂囉囉囉囉囉~~

Arduino Code檔案下載 :

傳送門:

下一篇

成品(洗PCB板)，待續….
