有看過達文西密碼
在YOUTUBE又看到關於Cryptex的DIY影片
就想說來做一個
做為滿一周年的禮物
禮物這東西
大可花個錢交差了事
不過我可不這麼想
既然要送
就要送獨一無二的(當然也要看人啦~)
影片 :
整理中..請稍後..
先用AutoCAD設計密碼桶尺寸(有需要我的設計圖再跟我說)
一般國外DIY的達文西密碼桶
都不可以換密碼
我來做一支可以換密碼的~~
硬是要跟別人不一樣~
當然會比較”粗”一點
下面兩張圖是失敗品
因為不是用合板
是用整塊木板下去做
但是刨完木板沒有上蜂蠟
所以過兩天就稍微彎曲變形無法使用了
之後又再買一份合板
剛開始密碼更換孔都是用電動螺絲起子鑽的
所以有鑽點歪歪的
然後直接用木工廠(台中-木作堂)的線鋸機鋸圓
都鋸的不是很完整
又浪費時間
去了木工廠花了六個小時
才鋸6~7個圓(包含圓中許多洞)
太不專業了
之後看到木工廠有ROUTER TABLE
我就靈光乍現
過幾天就敗了一台木工修邊機~
牧科 MT-370($1650-)
自己製作ROUTER TABLE (YOUTUBE一下就知道是什麼了)

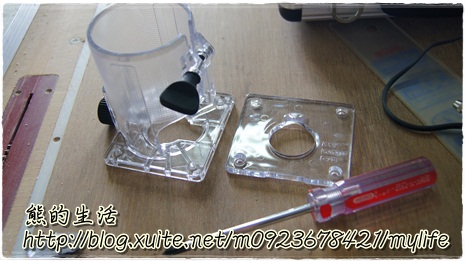

將修邊機固定做拆下
準備一張木板
畫好大小後
開始挖洞

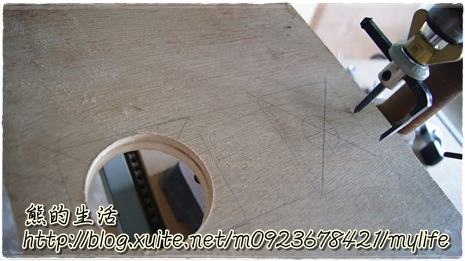

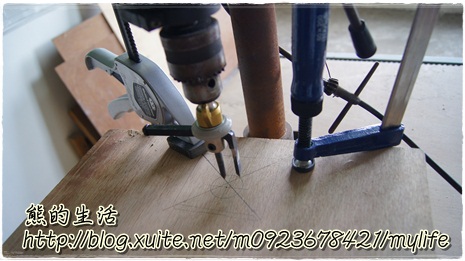

我挖洞的那支刀
是可以調整大小的(在五金行看到就買下來了$150~250)
圖中那圓我挖太大了..
所以我重挖一個圓
挖的速度要快
不然木頭會燒焦~
木工夾具($150~350)固定好木板
護目鏡+面具($250-)
用一般口罩也可以拉
因為我發現這口罩有點太熱了…

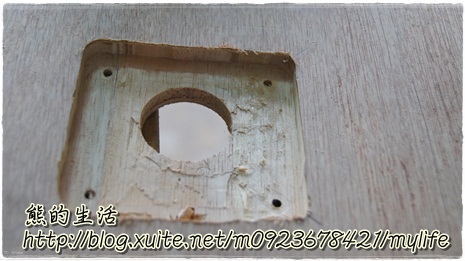

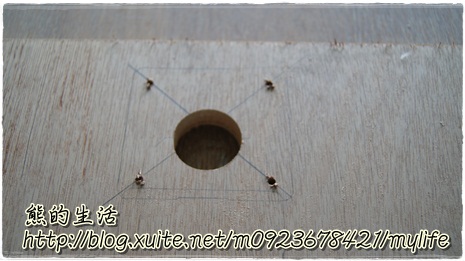

挖好了
再挖螺絲孔

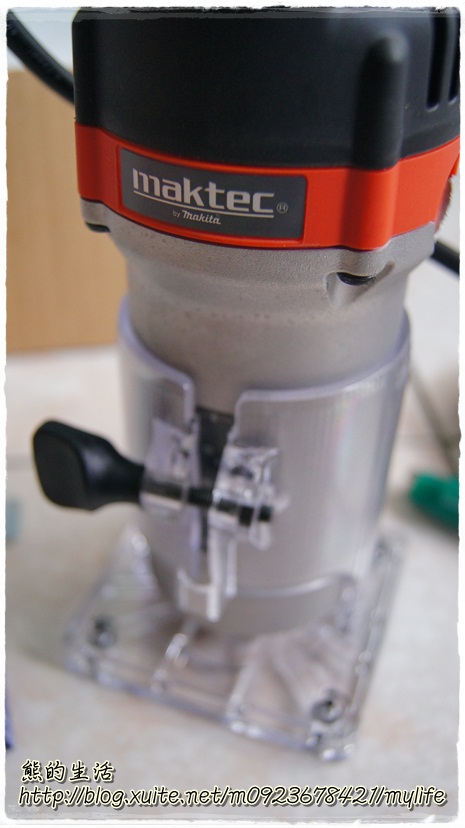

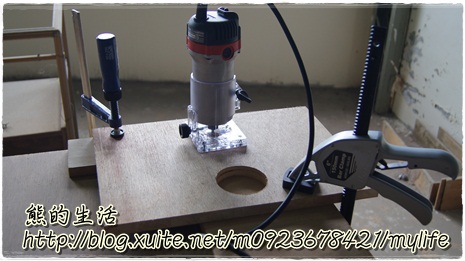

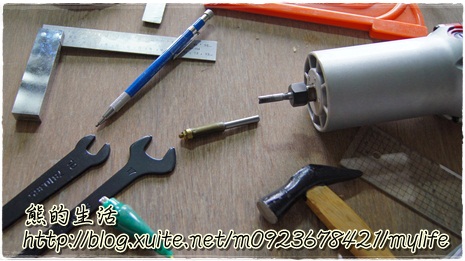

牧科 MT-370 木工修邊機上場
要挖薄一點
調整好深度即可開始挖
完成

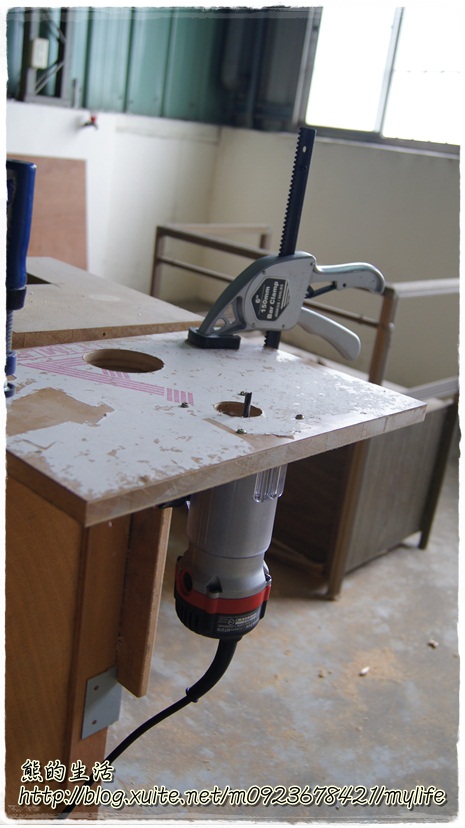

超便宜DIY ROUTER TABLE完成
用木工夾固定在桌子邊邊

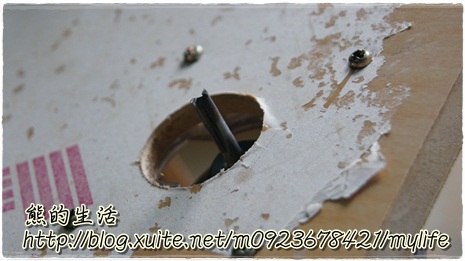

刀子伸出來貌
將設計圖攤開(自以為很專業= =)

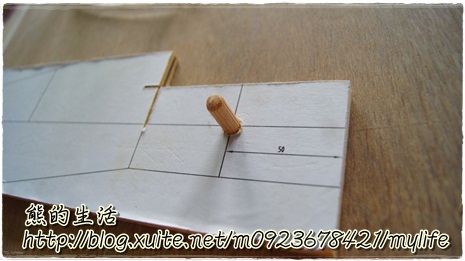

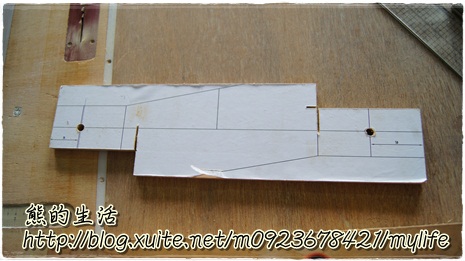

這個是割圓座
木板上有兩個洞
是要踞圓的圓心
插上直徑為10mm的木準? 木樁? 木栓? 木釘?
我不知道它真正到底叫什麼
反正不重要

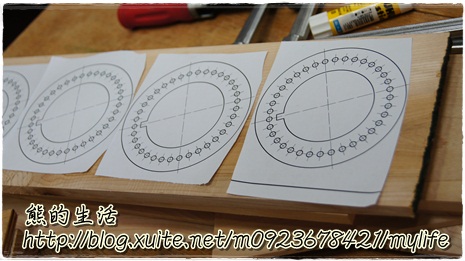

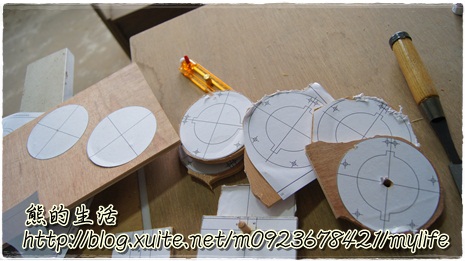

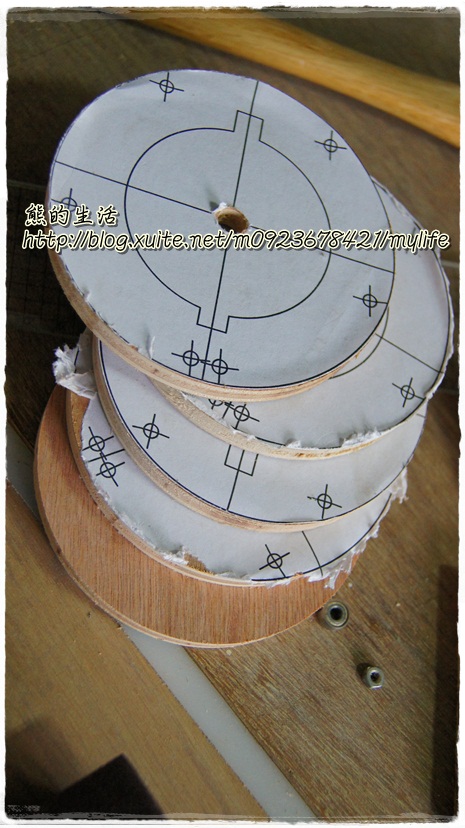

將圖紙割好
一一黏在木板上

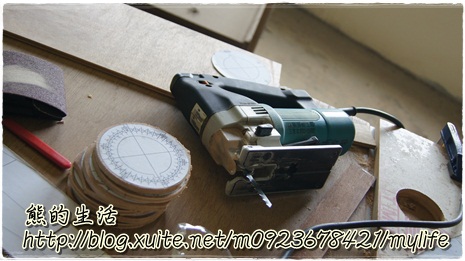

再用手持線鋸機
鋸成一片一片
用鑽床打中心洞
特地跑去特力屋買木工鑽頭來鑽木頭
如果使用鑽水泥或鑽金屬的鑽頭來鑽木頭
木頭會不平整或爆開

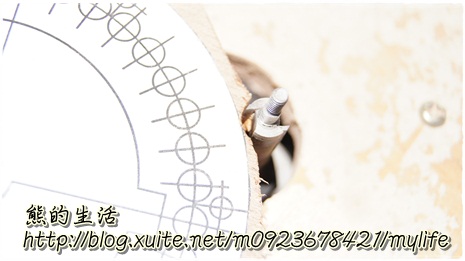

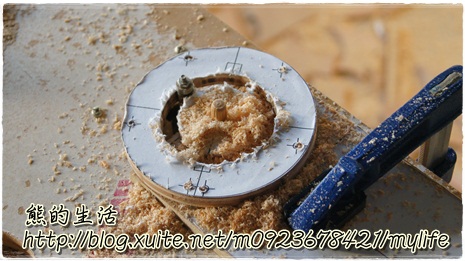

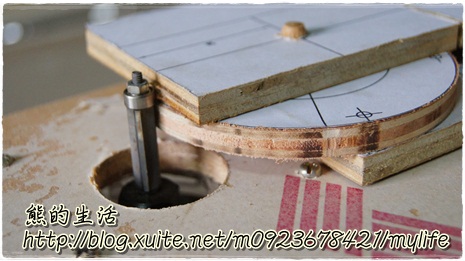

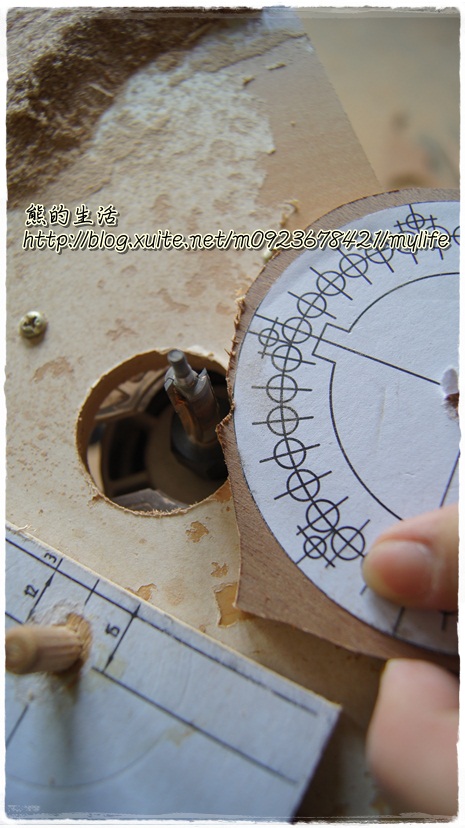

用修邊機
將邊邊木頭削到圓邊
這樣才可以剛好將木板放入圓心座內
本來是上面會再放一塊木板
限制圓的半徑用的
不過到最後
其實不用上面那一片

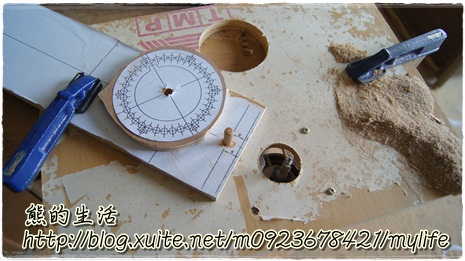

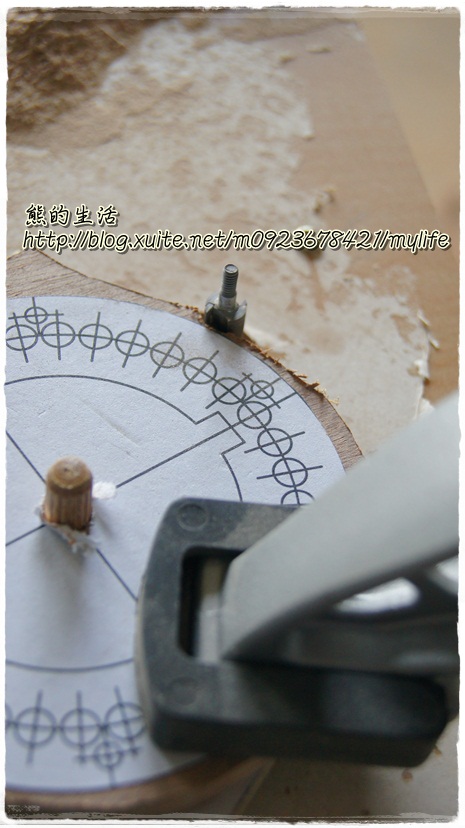

目視量好距離(只要確定圓心到刀子的長度等於圓的半徑即可)
木工夾固定好圓心座即可
所以之後都直接這樣削邊製圓
先用木工夾具夾好欲削邊的木板
怕在木工修邊機開啟瞬間
木板會噴飛出來
等木工修邊機到達額定轉速
即可將木工夾具移開
你看
這圓多麼完整阿~

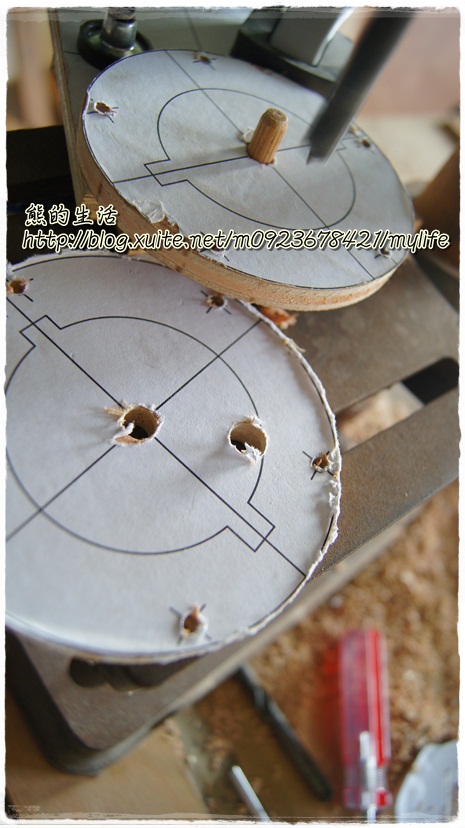

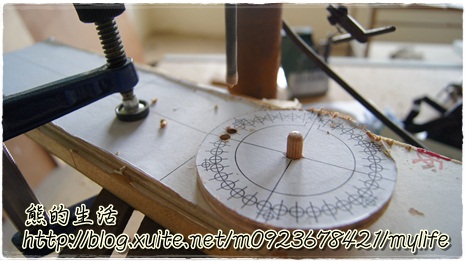

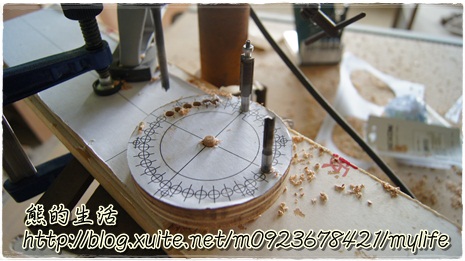

再來要用鑽床鑽小圓

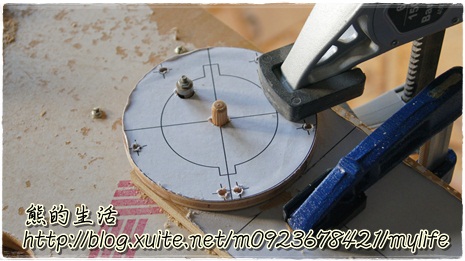

用圓心座固定圓
搞定
就…就很整齊

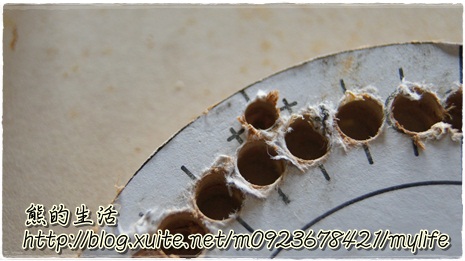

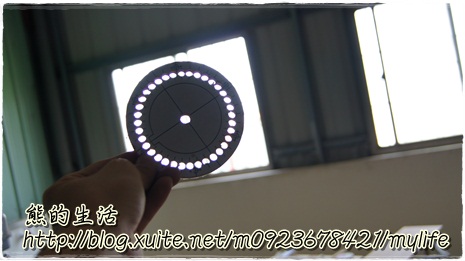

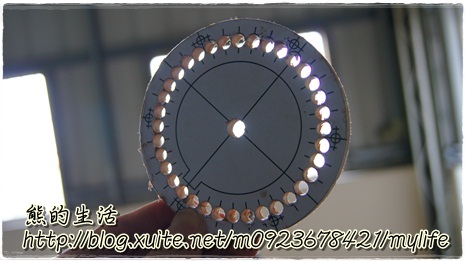

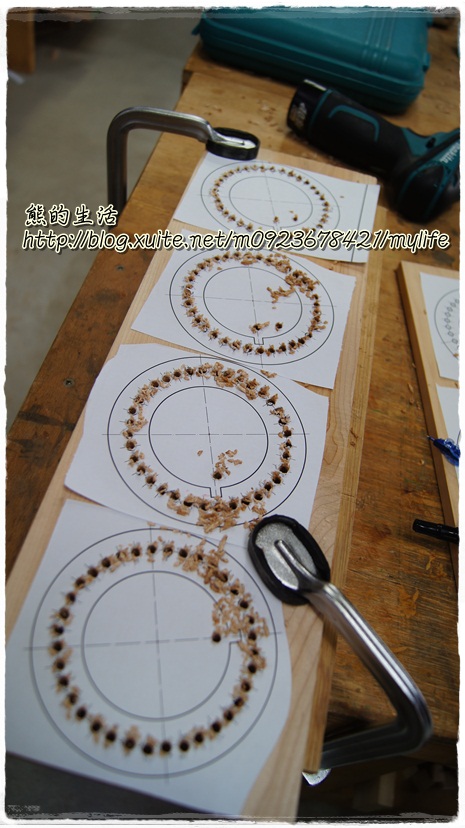

因為要鑽10片木板
每個木板上有36個圓(密碼更換孔)
所以要鑽36 X 10 =360個洞
要有效率
所以我要一次鑽兩片

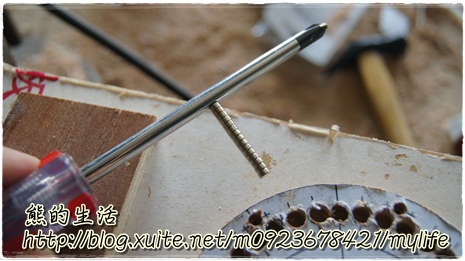

先將兩片分別各自鑽一個洞
用木工修邊機的刀子(剛好6mm)
塞入兩片木板的同一個洞內
使上下木板對齊
再挖磁鐵洞(挖深2mm，看你買的磁鐵多厚)
為什麼要磁鐵呢?
因為我要讓密碼桶轉起來有一格一格的感覺
不懂?日後會補影片說明
這是強力磁鐵
剛好塞入
中間是中空的
先用鑽床分別在每個要挖中空的圓木片上挖一個洞

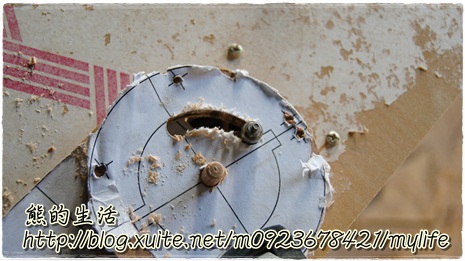

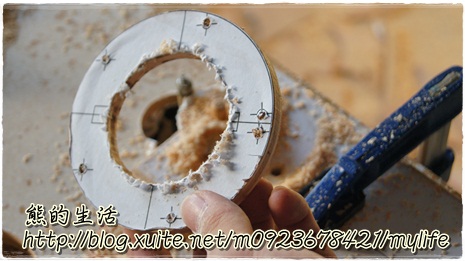

用木工修邊機挖洞
最後鋸開時都會削不完全
所以要再以手動移動圓木片
修一下內圓的邊邊

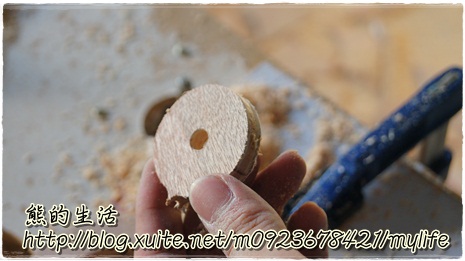

這東西留起來
要裝LED用的

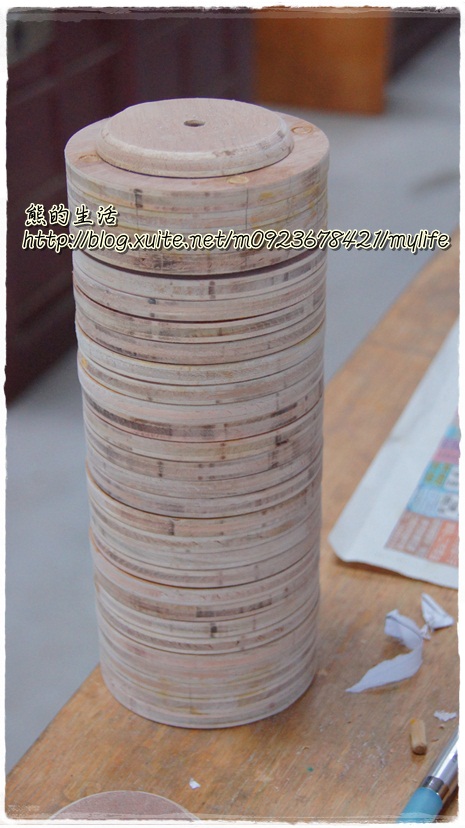

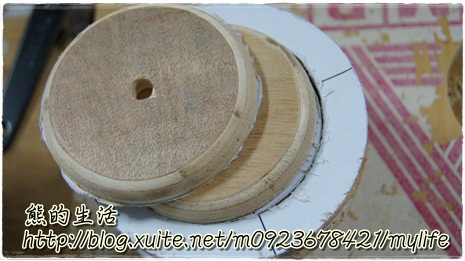

測試圓都可以剛好套入外徑60mm的PVC水管內
水管有兩層
我用外徑60mm厚4mm & 外徑48mm厚2.5mm的兩根PVC水管
剩下的要再去木工廠
借用線鋸機囉

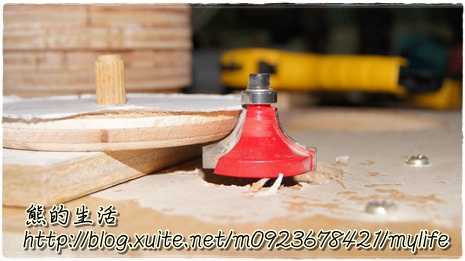

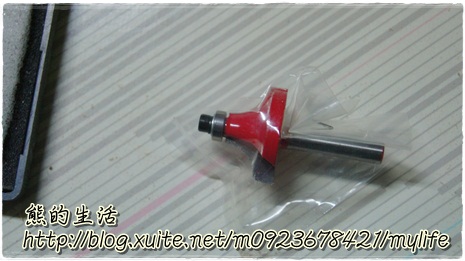

再來用造型刀
製作邊邊達文西密碼桶最邊邊的蓋子
兩片

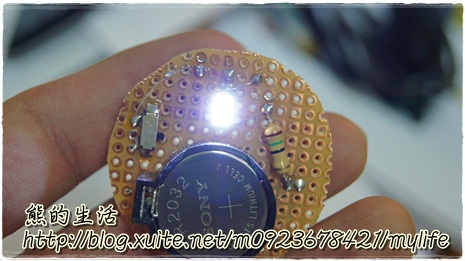

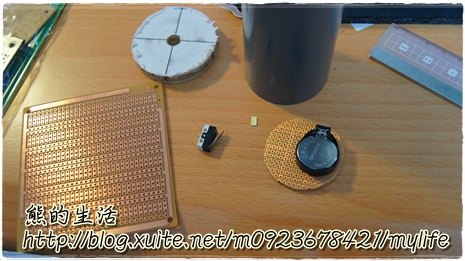

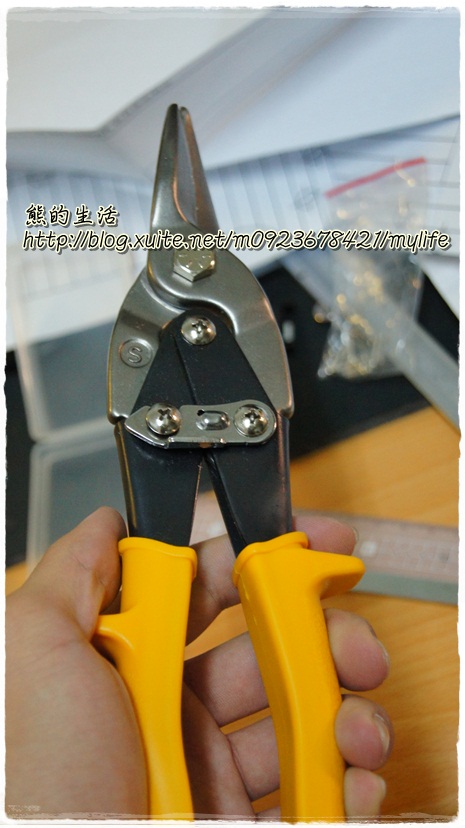

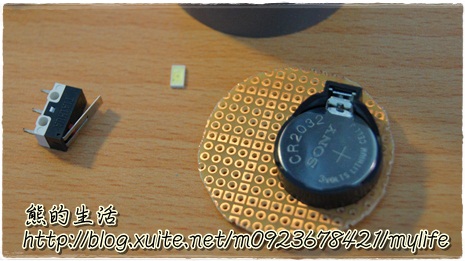

用鐵皮剪(輕鬆省力)

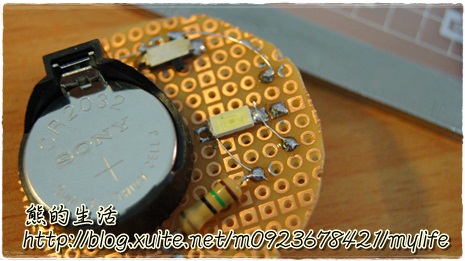

剪一塊圓形的電路電木板
我留著的那個小圓
要裝LED啦
想要製作
當打開密碼桶時
LED就會亮囉

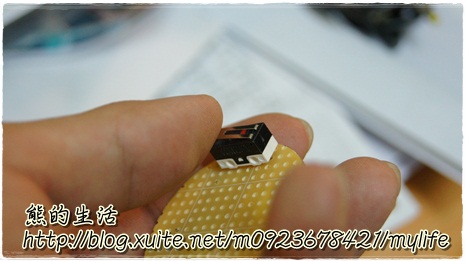

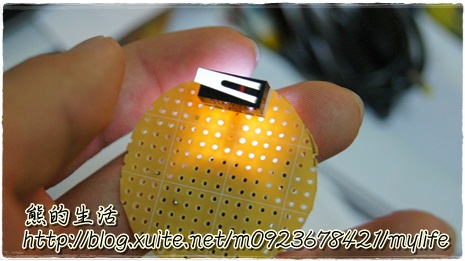

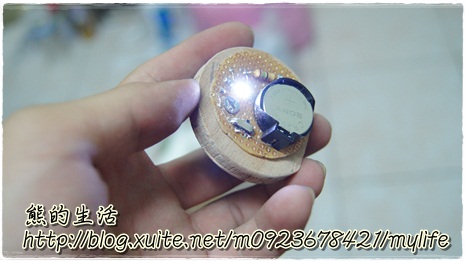

我使用微動開關

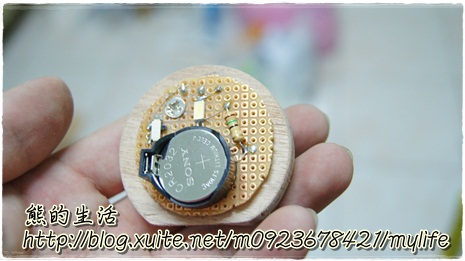

焊錫完成
上面也有獨立開關

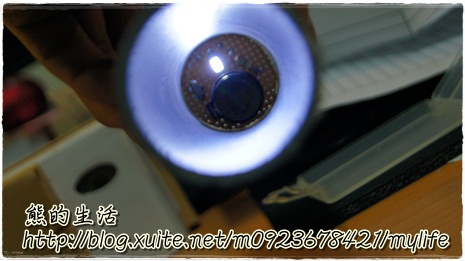

沒壓下(密碼桶開啟) LED發亮
壓下(密碼桶關閉)LED關閉

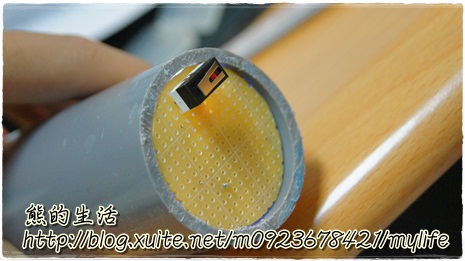

不斷修剪
使電路板可以放入小根的PVC內

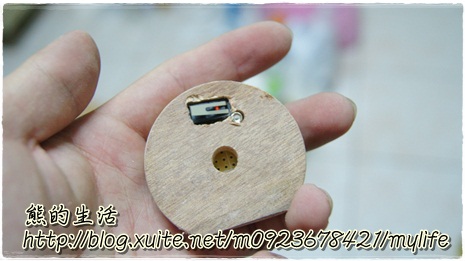

木板要挖個方形的洞
使微動開關探頭出來
可以被壓到

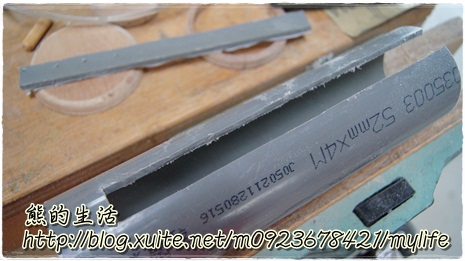

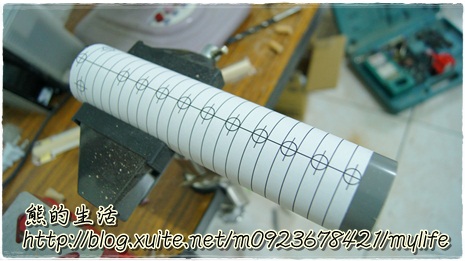

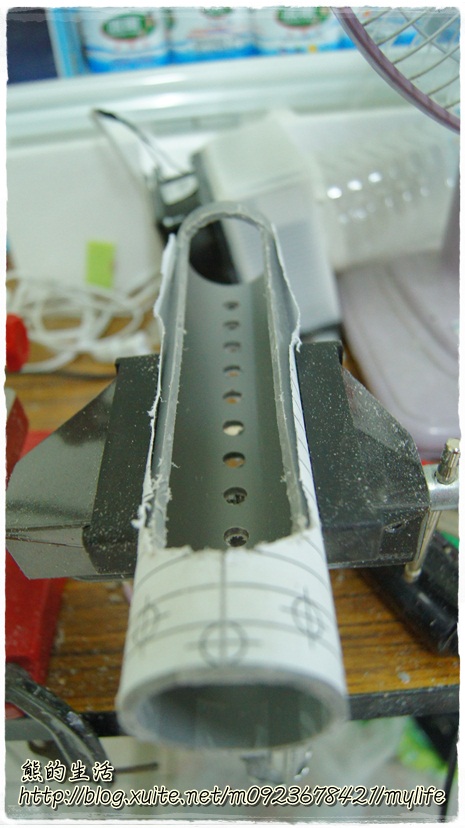

開始修剪PSC水管

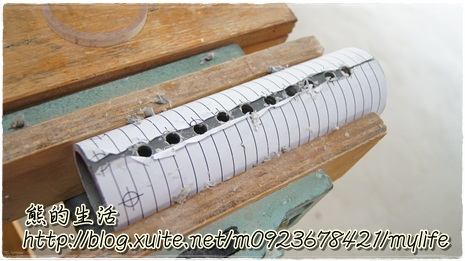

貼上圖紙
動工~
外層水管
內層水管

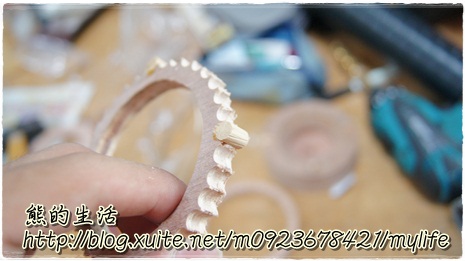

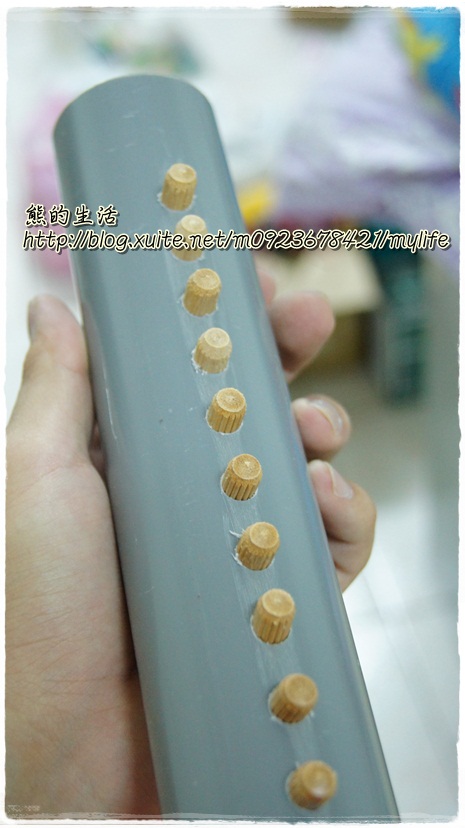

黏好密碼釘(我使用AB膠黏~)

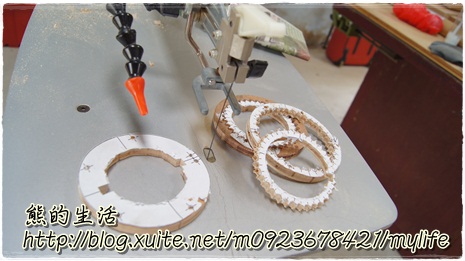

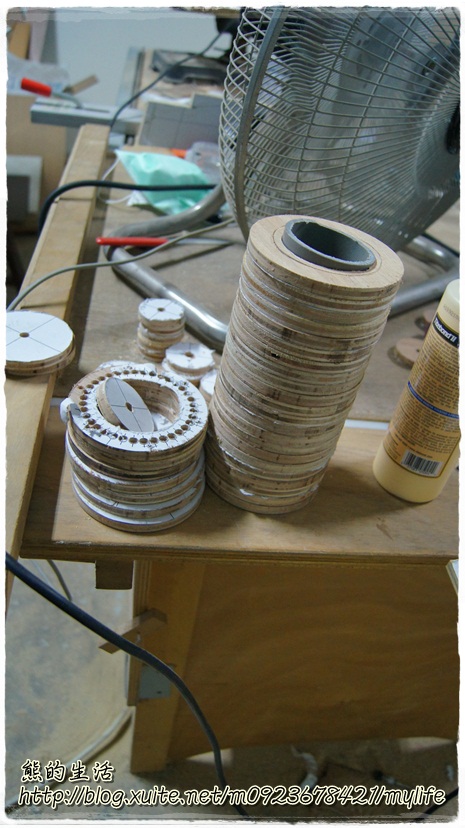

到了木工廠
開始使用線鋸機
將在家裡無法完成的工作完成

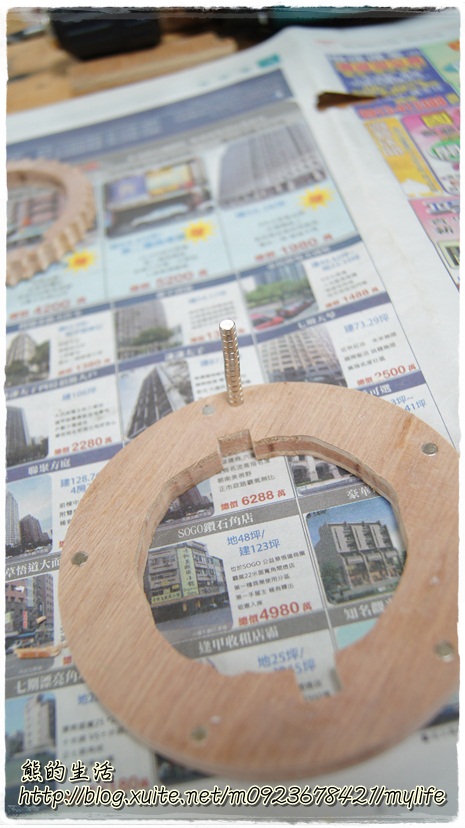

用木釘年在內層木頭的4分點
使內外層可以固定成一片

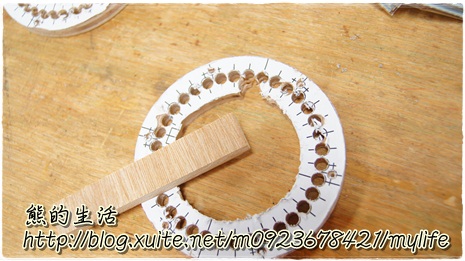

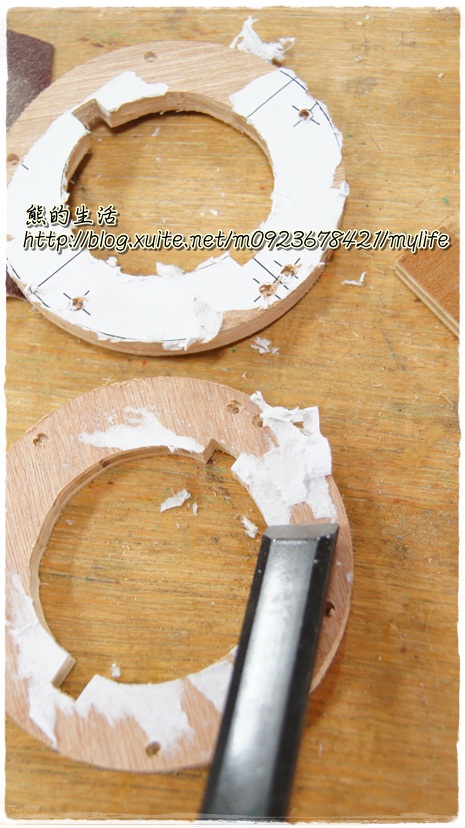

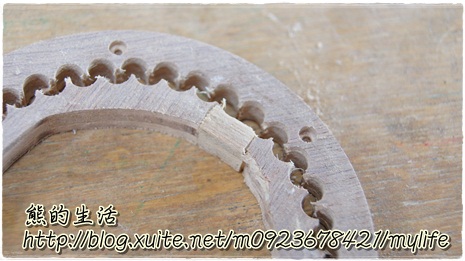

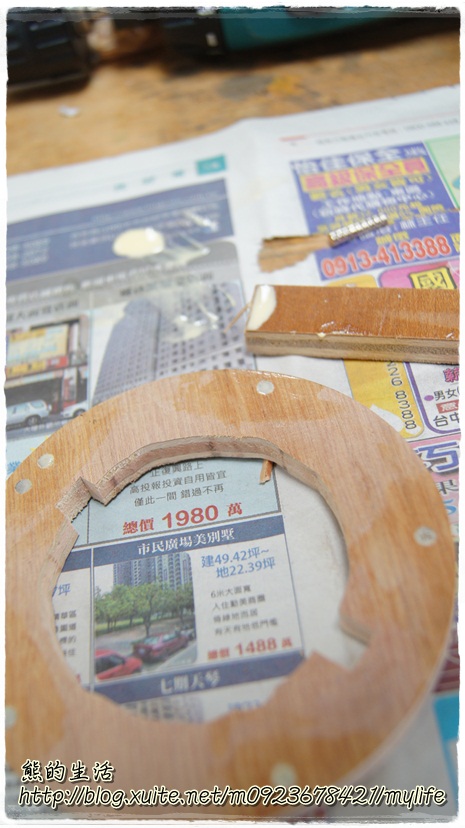

用線鋸機不小心鋸斷了
我踞一小塊木頭修補一下
將黏在木板上的圖紙清乾淨

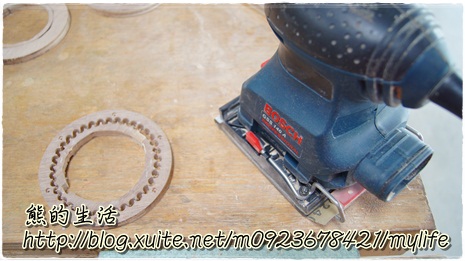

砂紙機打磨一下
砂紙用240號和600號
數字越高
磨出來就越細

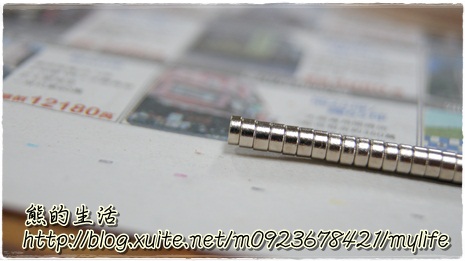

我訂購的強力磁鐵也到了
到一般書局買還比較便宜
我是買直徑4mm厚度2mm的援助強力磁鐵
一包3顆
一包九塊
我買了40包
共120顆
一顆3塊
網路詢價
要買到200顆才有1顆3塊
還沒有含運費….

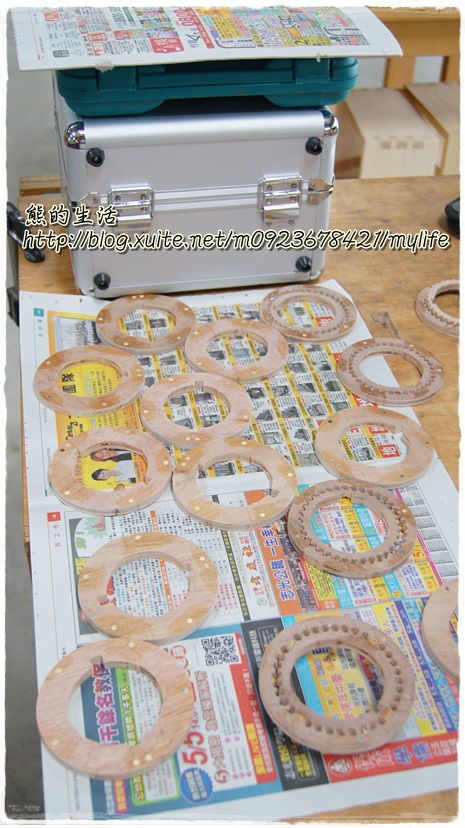

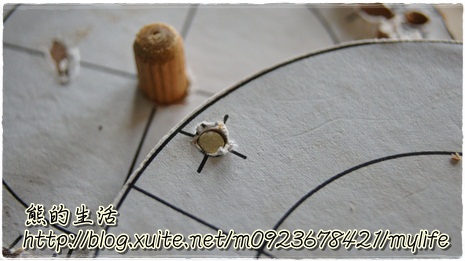

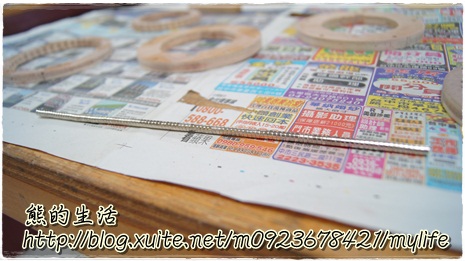

開始塞磁鐵
我這個達文西密碼桶
每片有36個密碼(英文26個+數字10個)
要讓每個轉起來都有一格一格的感覺
你會不會想說
這樣一層密碼
磁鐵最少也要用37顆
10片密碼就要370*10=370顆磁鐵
花費=370*3=1110-
但我花了兩節上課時間思考後
每層密碼只需要使用12顆磁鐵
花費=12103=360-
用心想想
你也會知道為什麼的XD

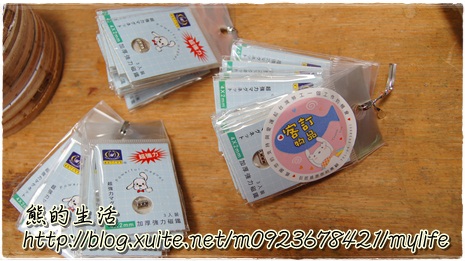

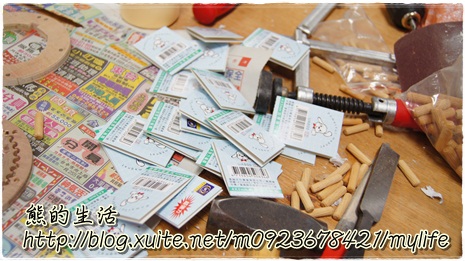

很多包裝紙…
忘記跟他說不用包裝紙..
好多好多磁鐵
有一顆瑕疵品(應該是放錯)
N S 極要搞清楚~~

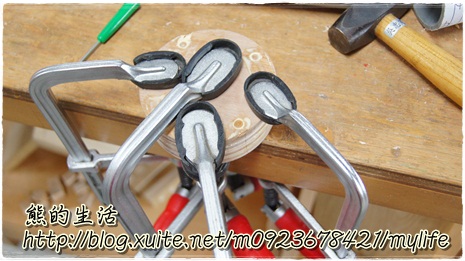

再將磁鐵黏住
製作兩邊的蓋子(反片是有洞的，可以塞入PVC水管)
打洞

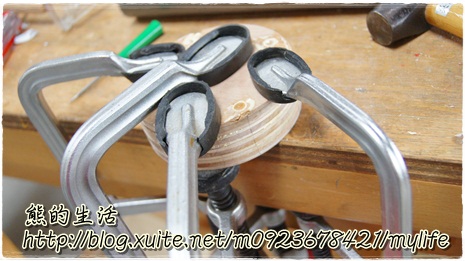

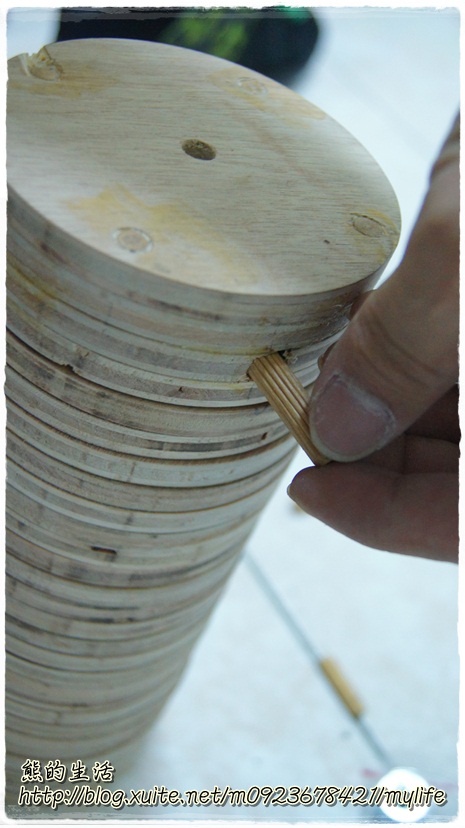

使用木釘固定
看似完成
不過PVC水管尚未與木頭固定在一起

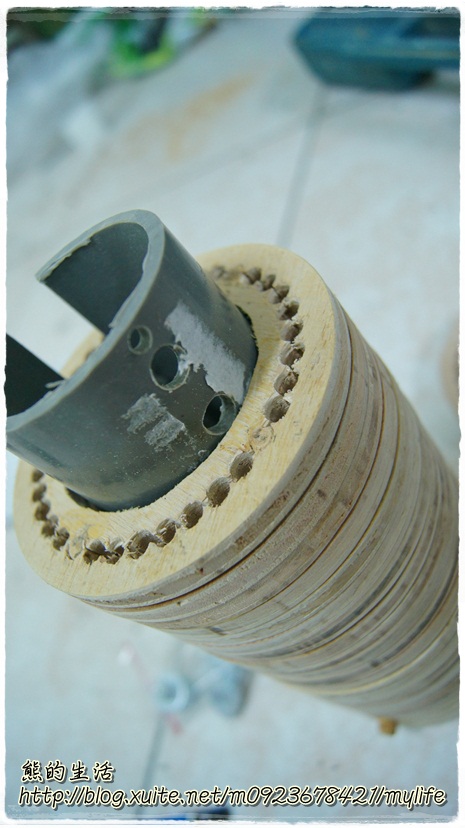

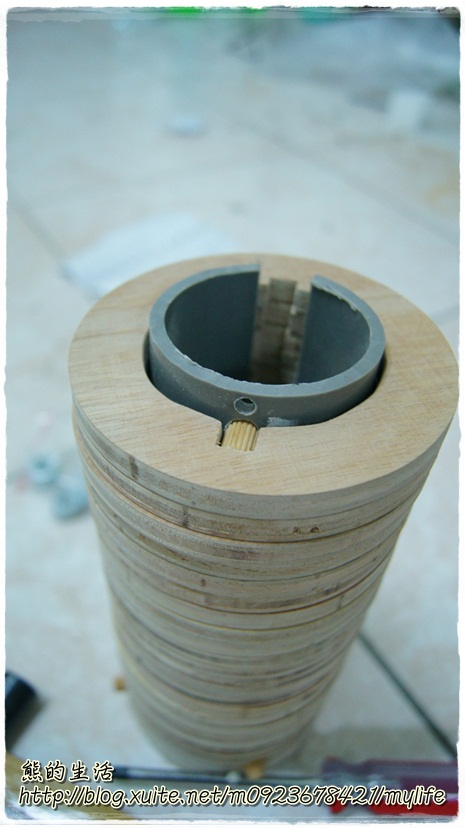

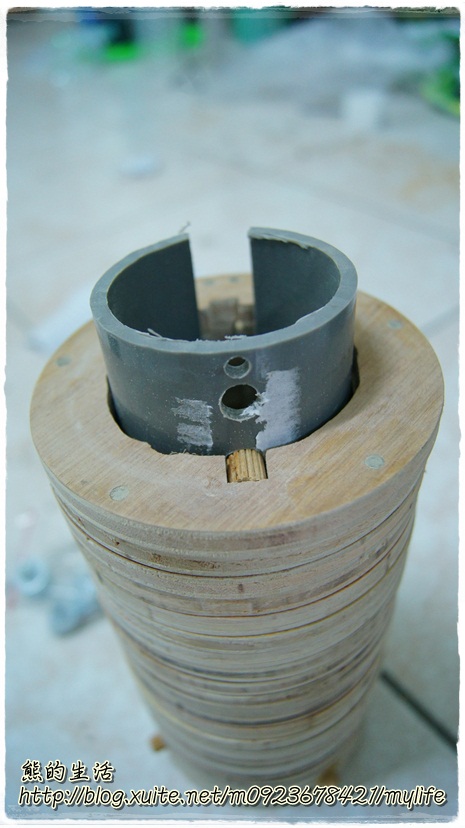

塞入PVC水管後
用電動鑽頭挖洞
塞入木釘
上膠即可

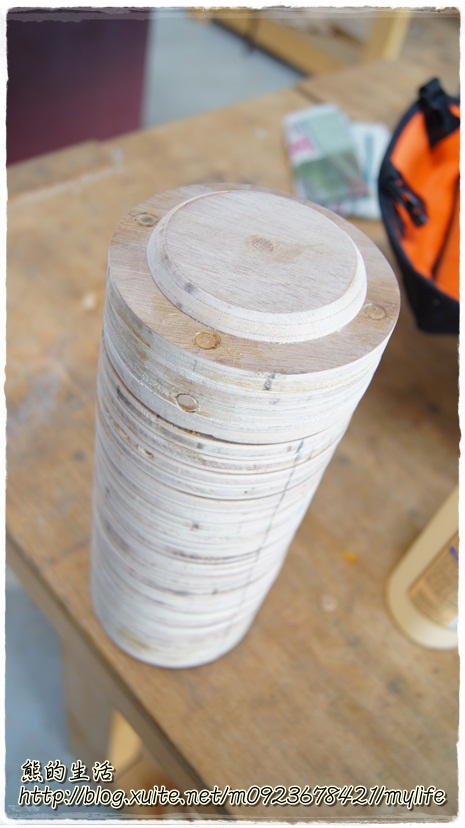

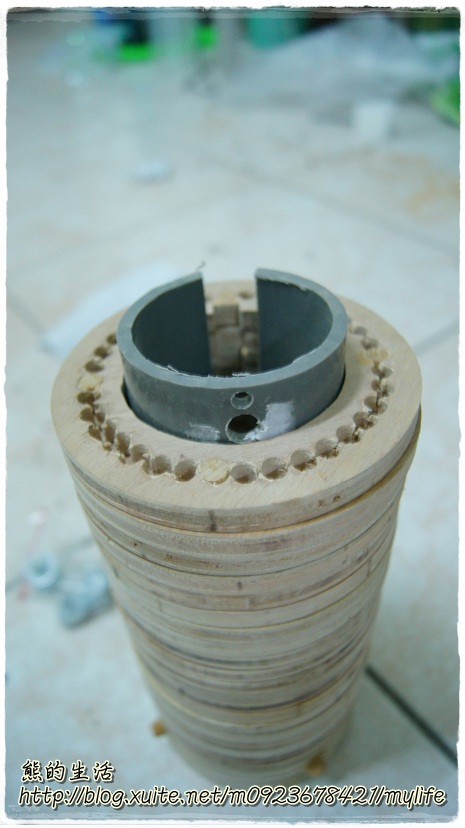

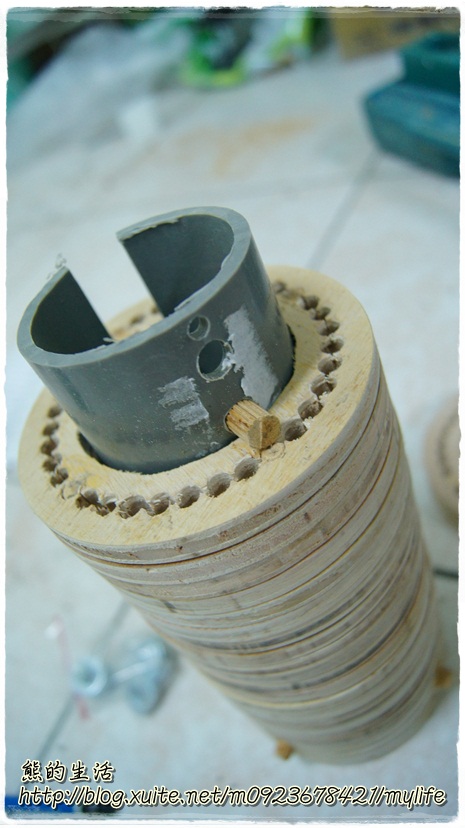

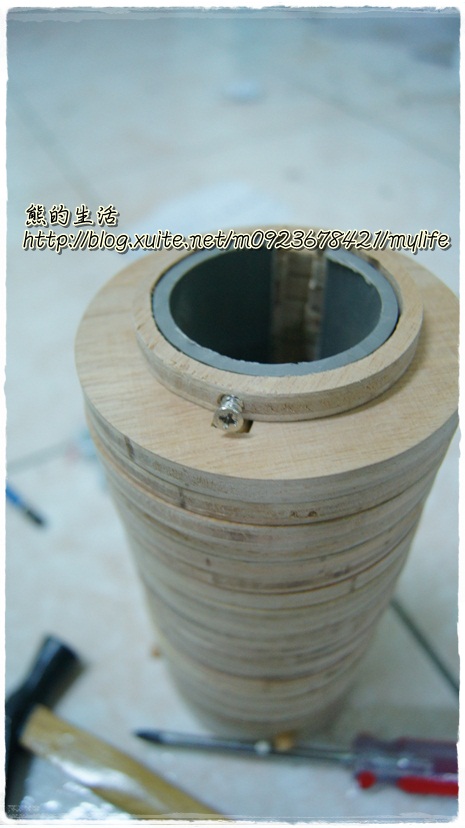

組合達文西密碼桶
有一顆一顆洞的是密碼層
密碼層與密碼層中間都有隔板
隔板是不可以轉動的
所以我以木釘卡住隔板
放上隔板
再放上密碼層
隔板
鎖住密碼木板
使其不會掉出

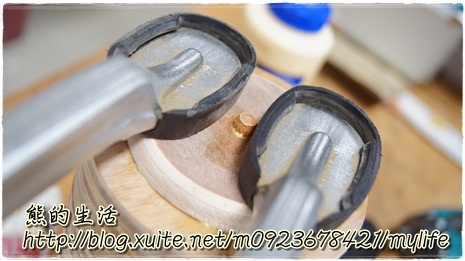

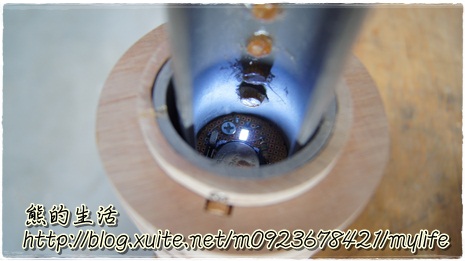

最邊邊的小圓黏上後
一樣使用木釘使其更穩固
在鋸掉多餘部分
WoW
打開還有LED發亮!!

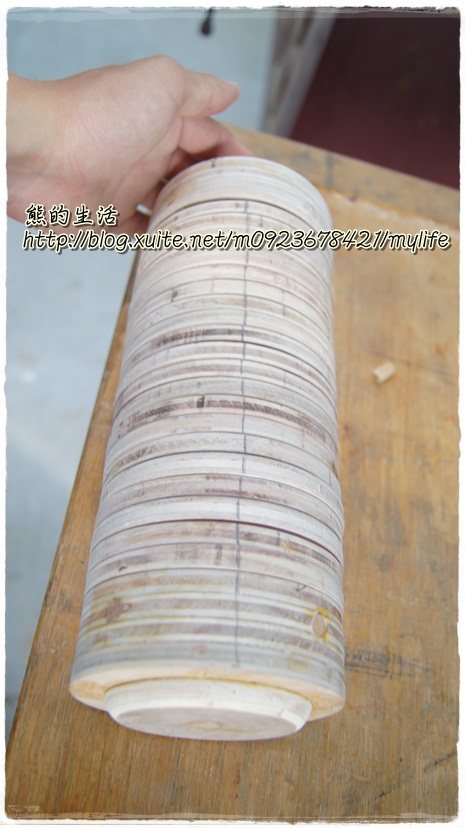

先用鉛筆畫一條線
不然轉到又沒有作記號就悲劇了…

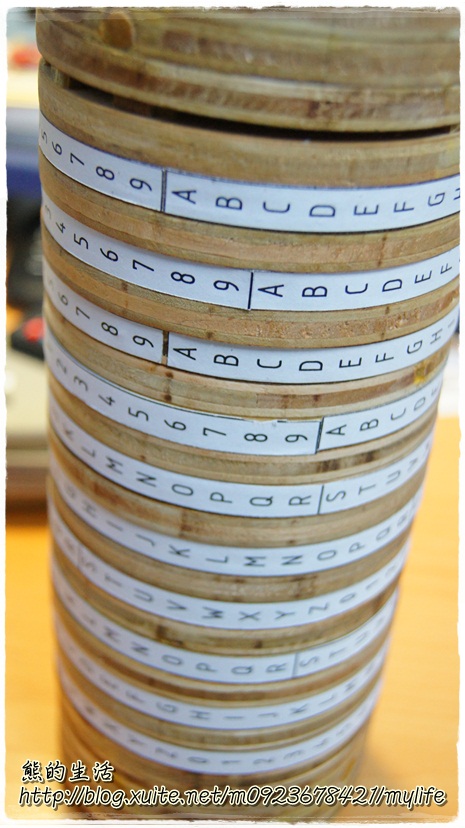

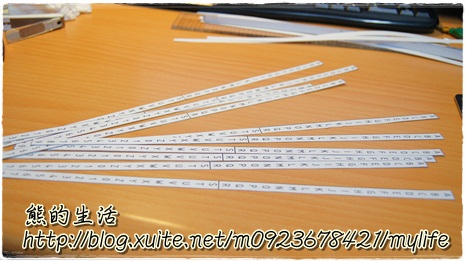

因為我嘗試雕刻字
都很醜….
所以直接用電腦列印
再將紙貼上
改天再練刻字…

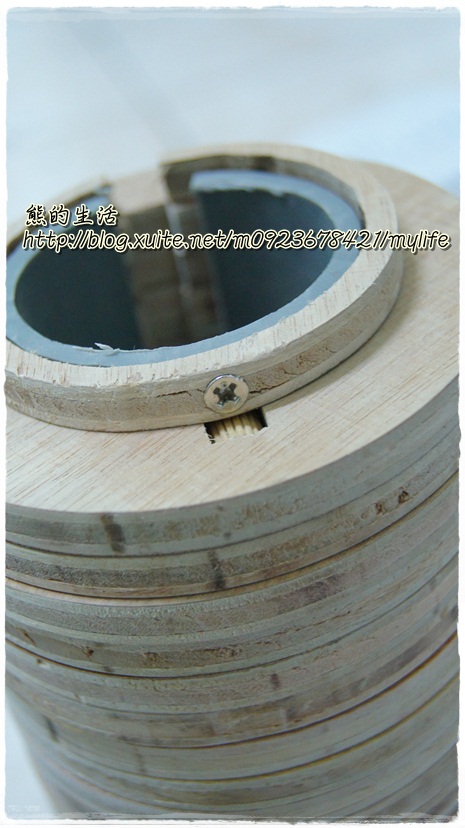

不過最後竟然有縫隙
@#$#$^#
先用小木塊卡住
應該是PVC塞入鑽洞時沒有對好
改天再修正囉
裡面放個小紙條
或者其他小東西
就可以送人囉~
本來還想做一個木盒來放此密碼桶的說
時間不夠~~
