[改裝]Arduino家用烤箱改成SMD迴焊爐PART7-試烤修正與迴焊PCB

By 小熊 2017-04-15 #100K, #3950, #DIY, #firmware, #Oven, #PCB, #REFLOW, #Temperature Sensor, #Thermistor, #改裝, #烤箱, #熱敏電阻, #迴焊爐

試烤修正與迴焊PCB

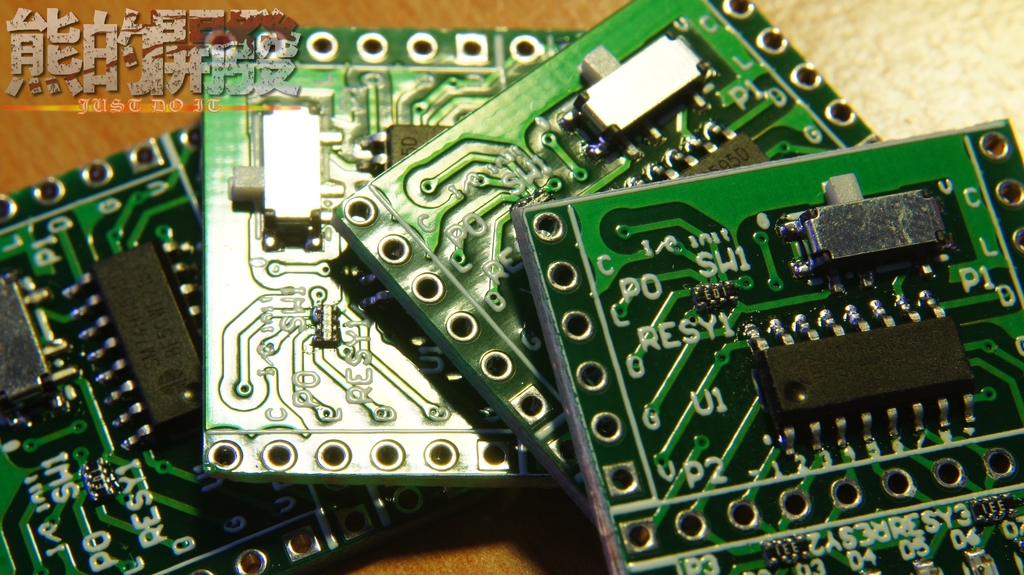

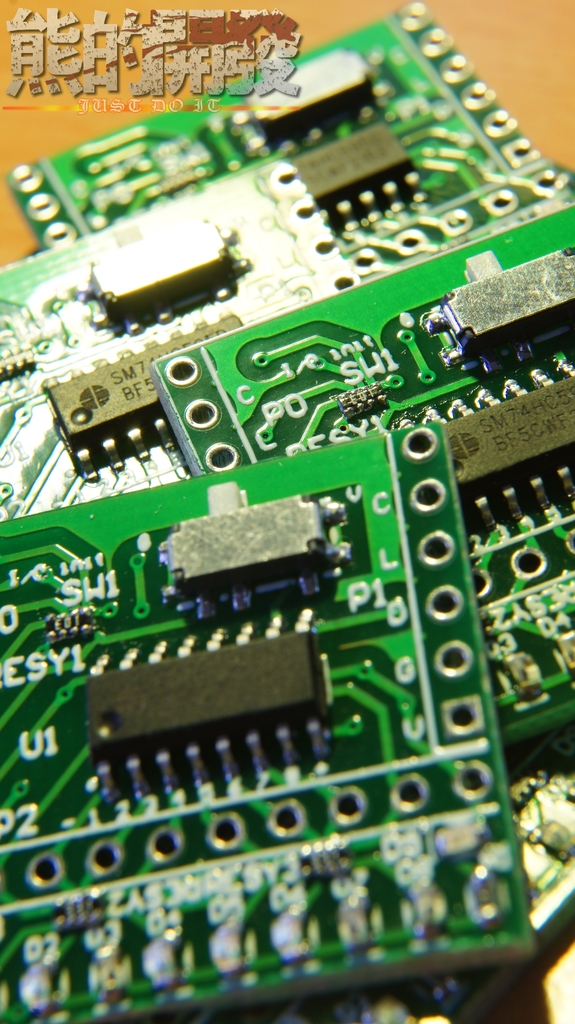

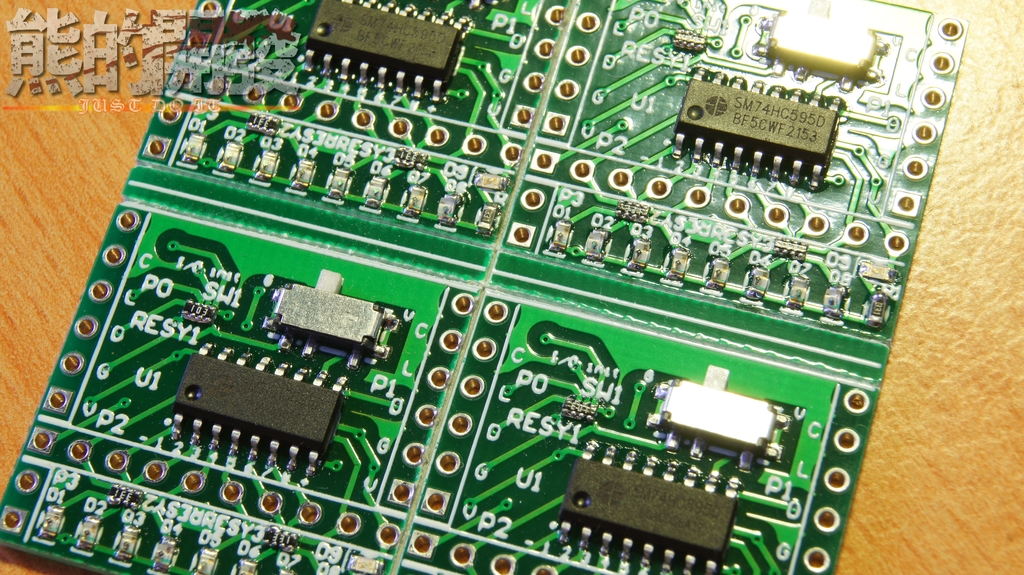

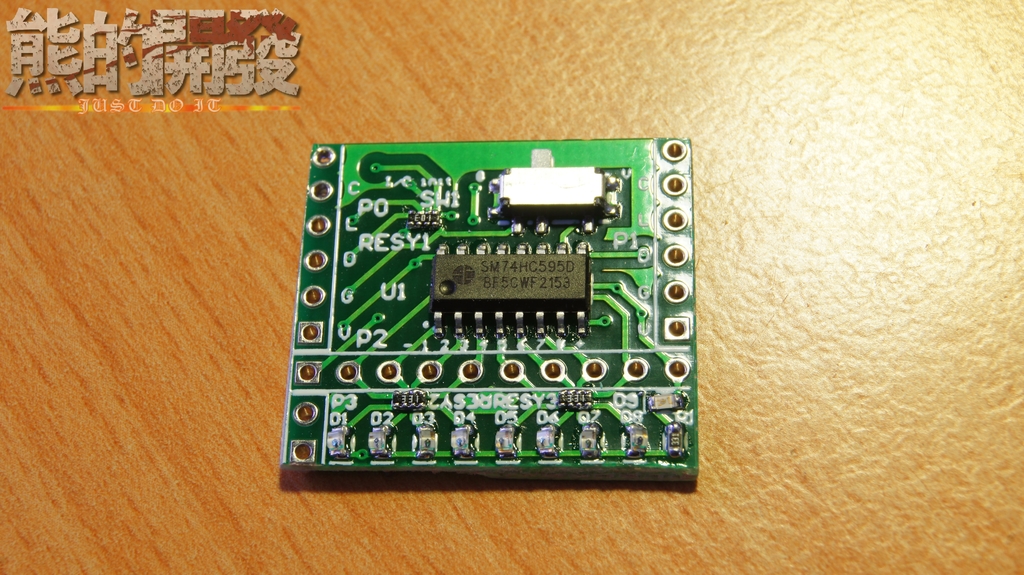

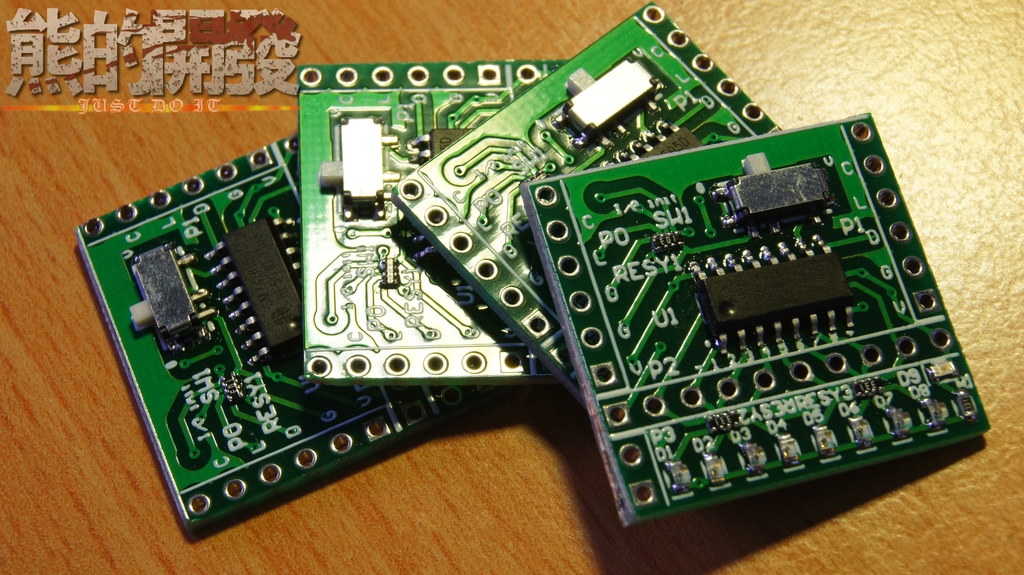

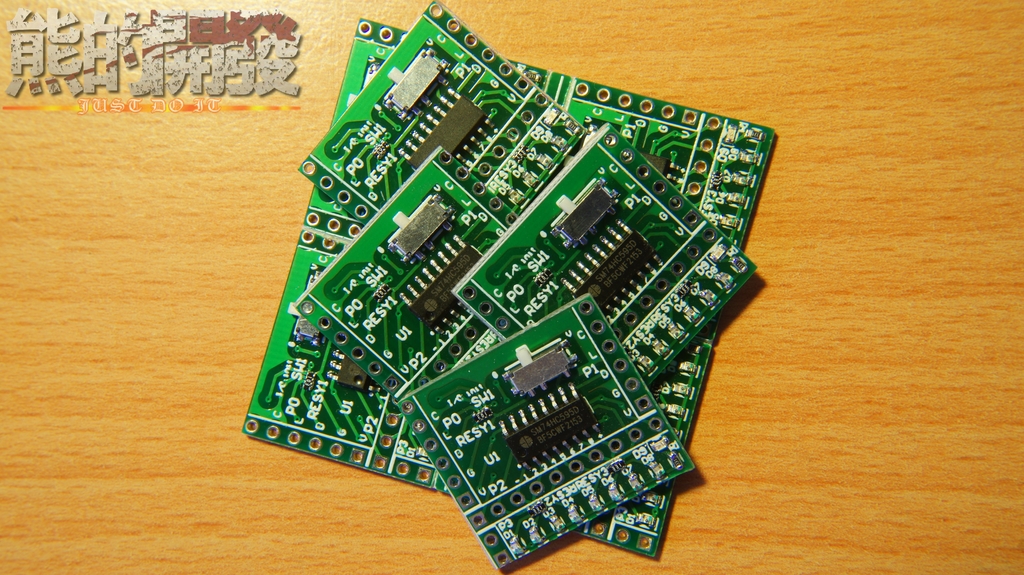

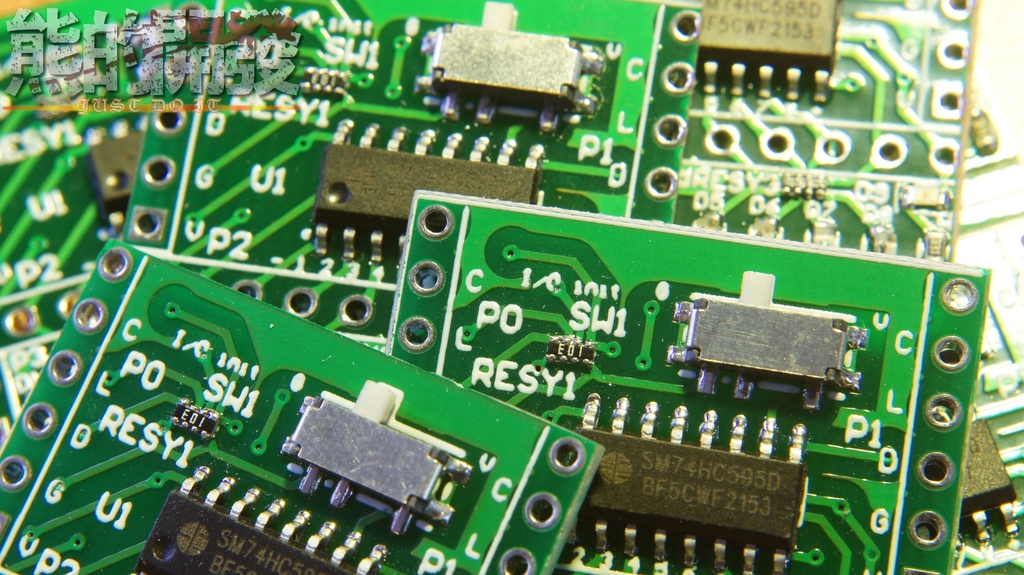

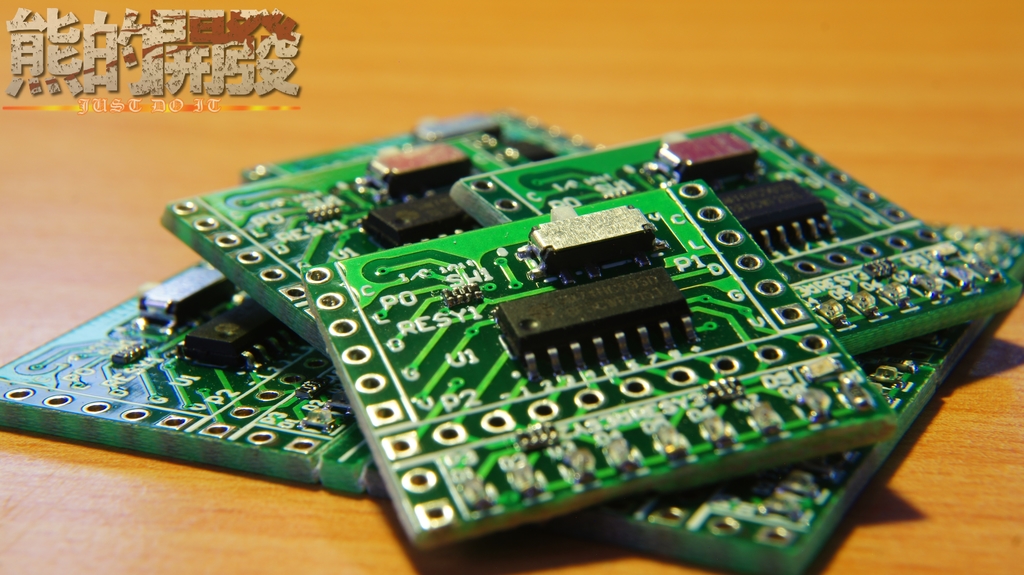

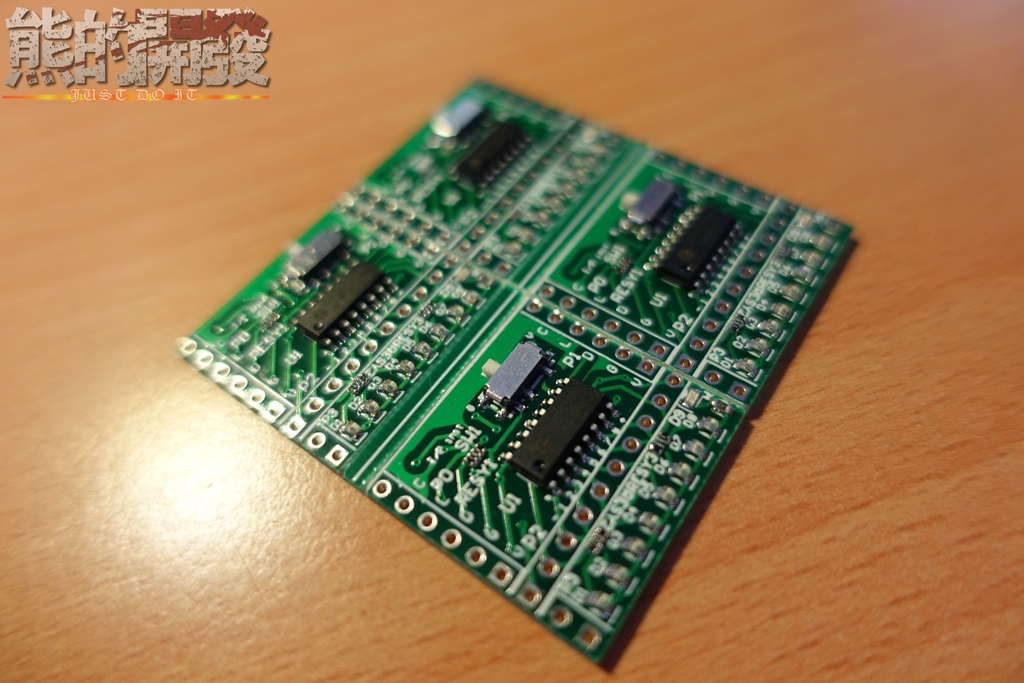

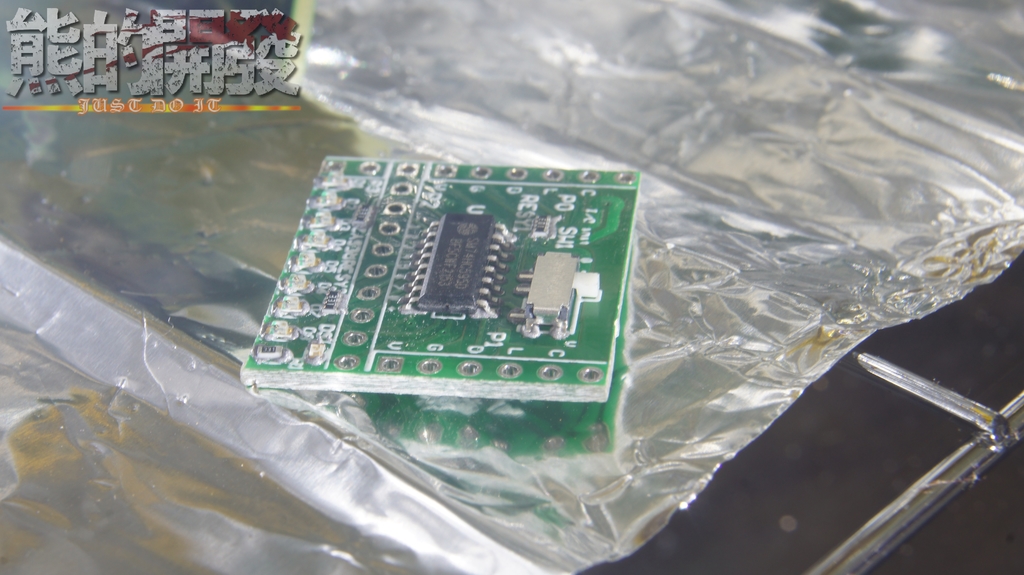

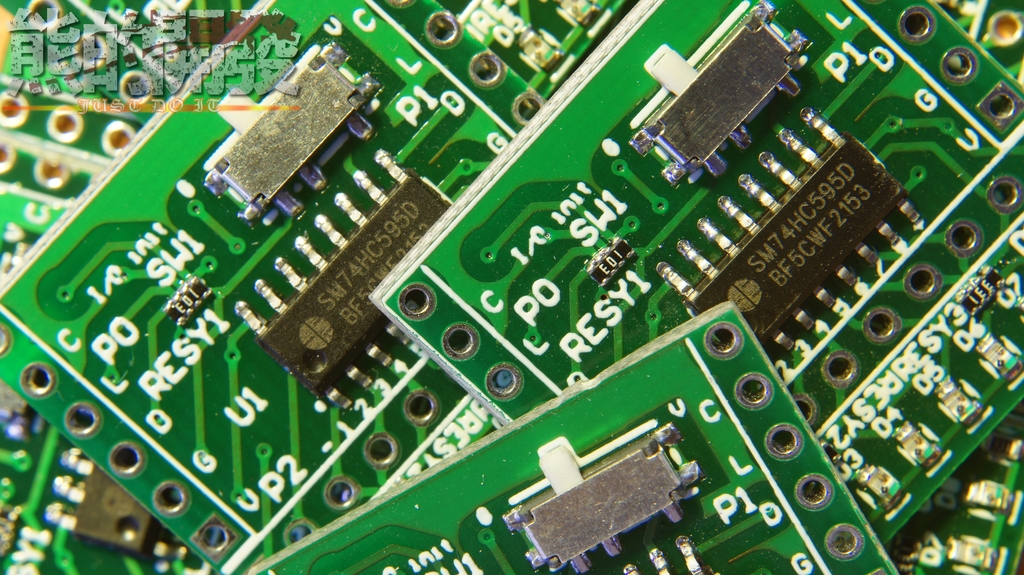

終於可以小量生產了!!

不然會焊到瘋掉 & 眼睛脫窗….

此篇完成的下一步就是完整組裝嚕嚕嚕~~

影片(Video):

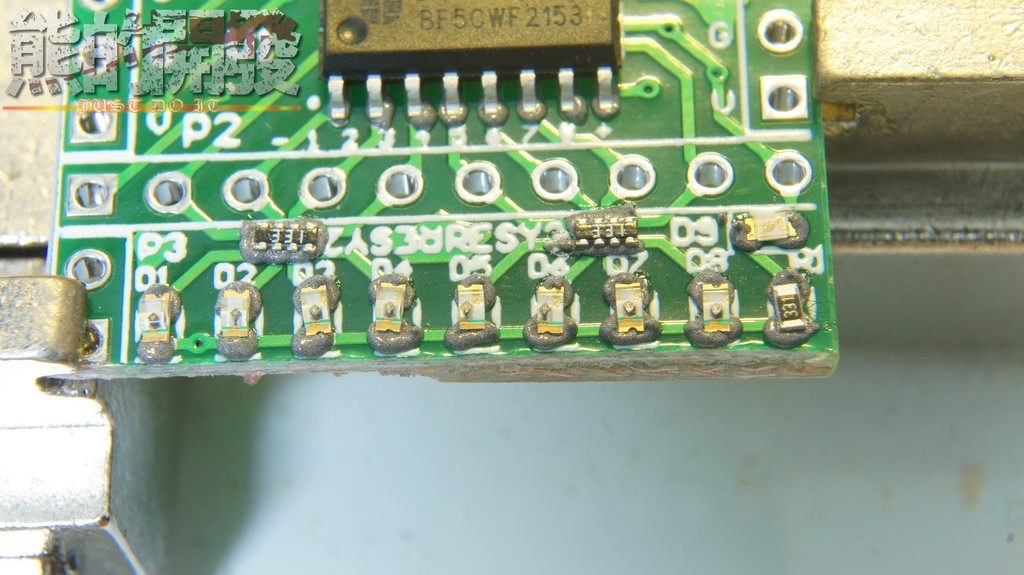

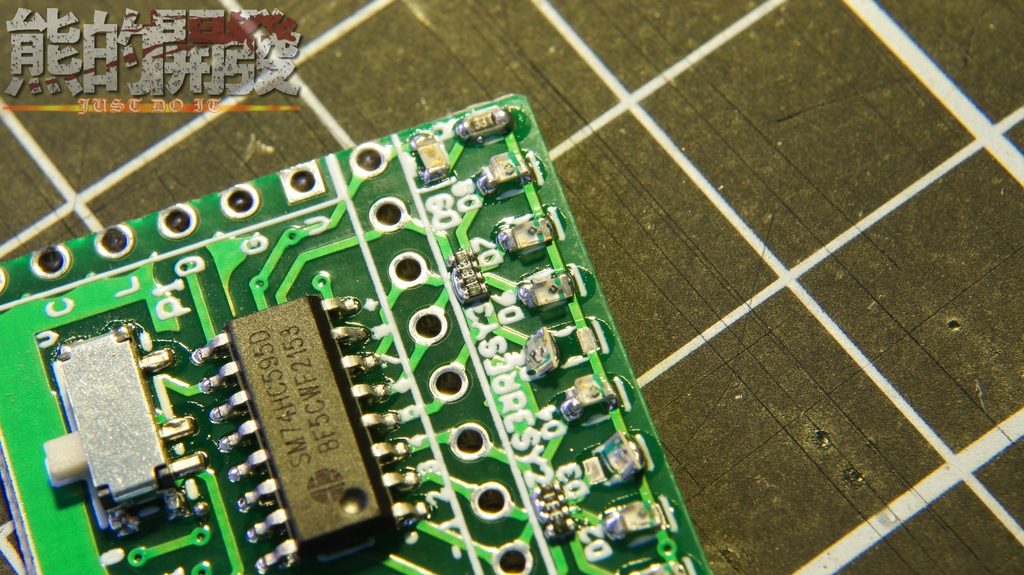

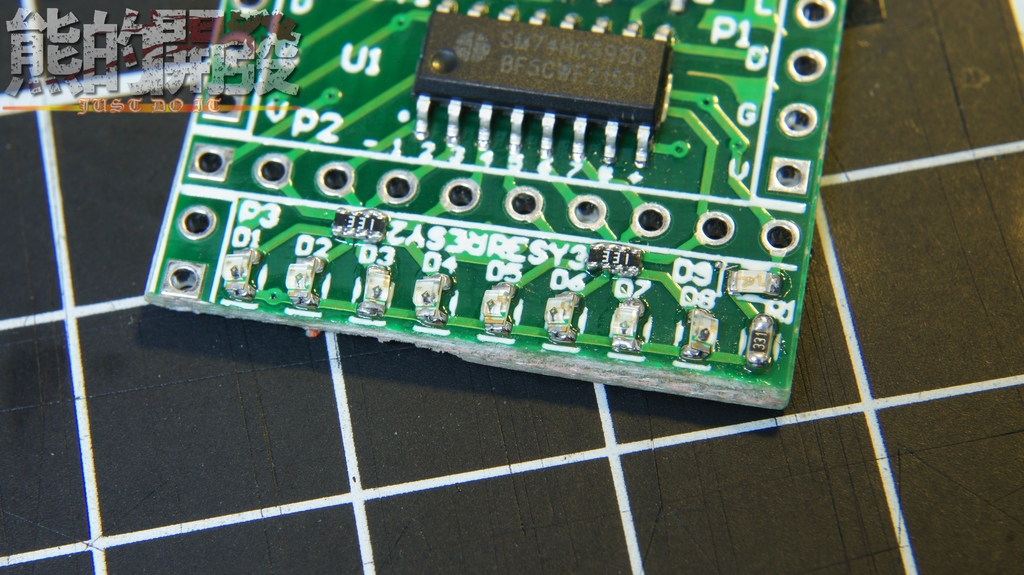

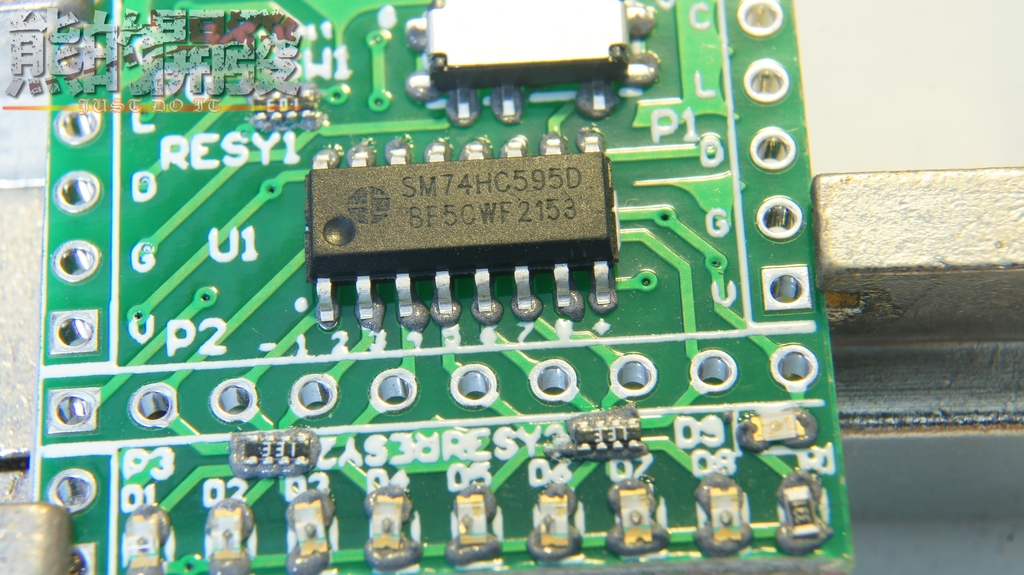

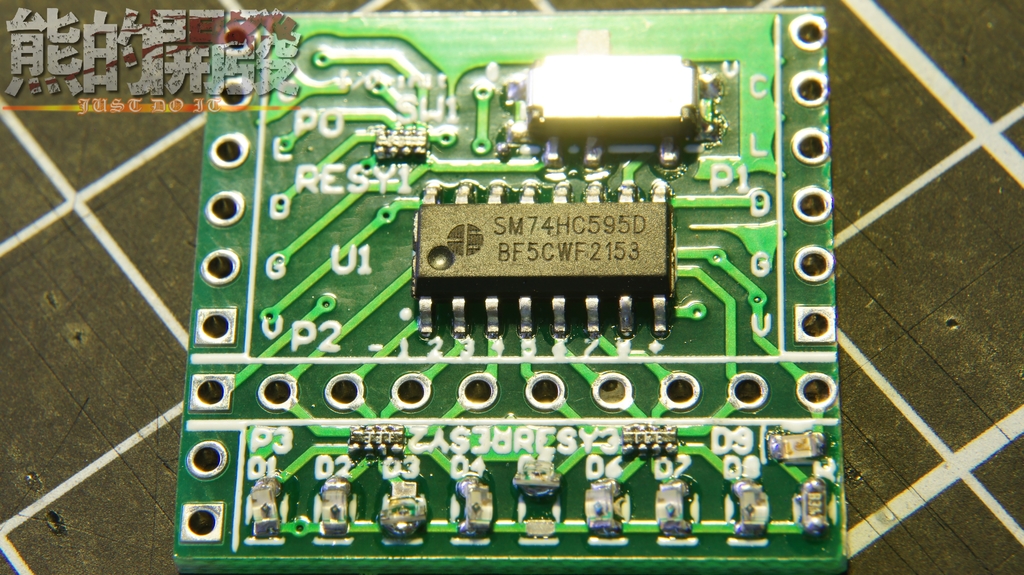

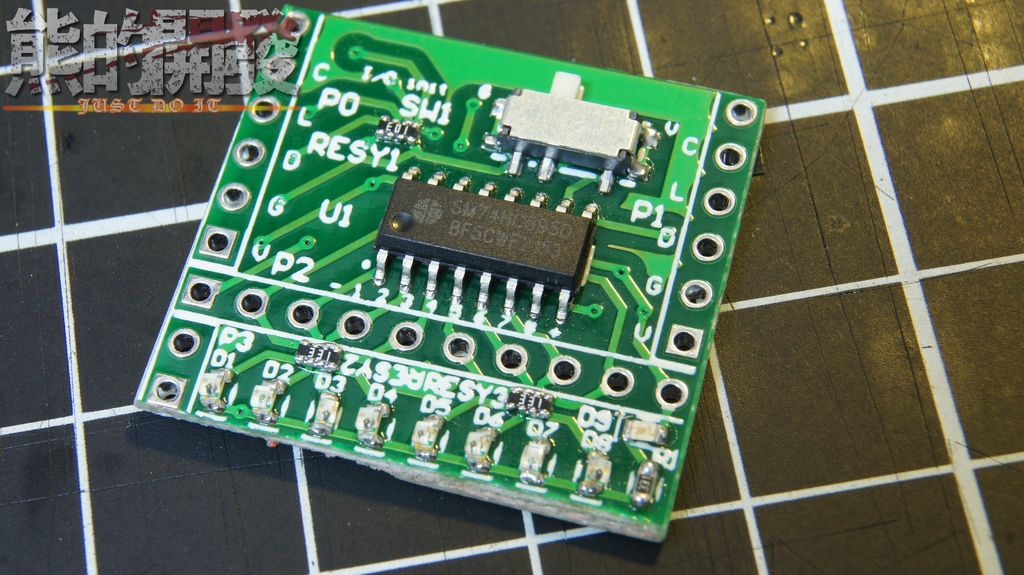

有幾顆LED要修正

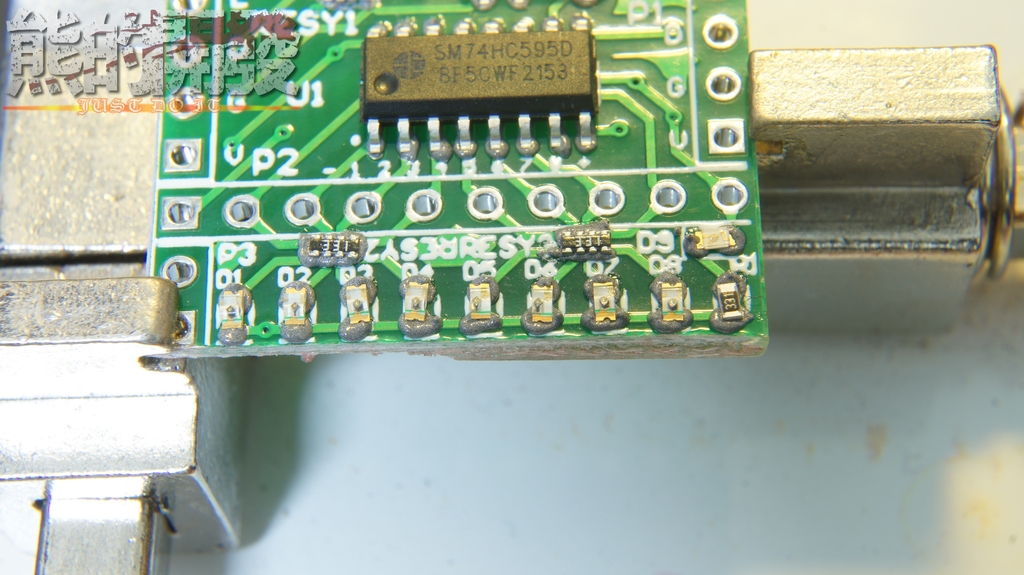

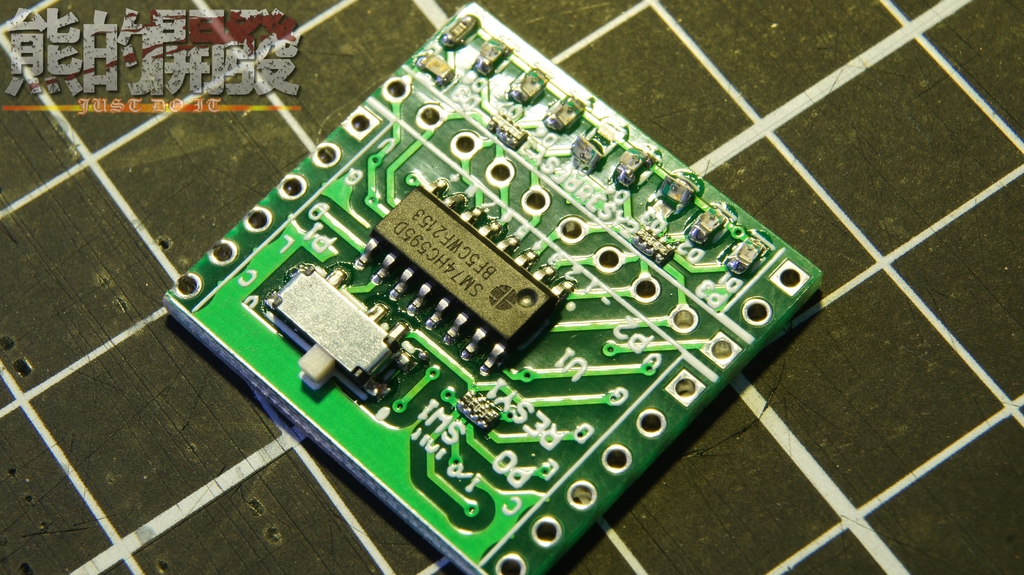

立碑的原因跟錫膏量不一致

有很大的關係

手擠錫膏難免….

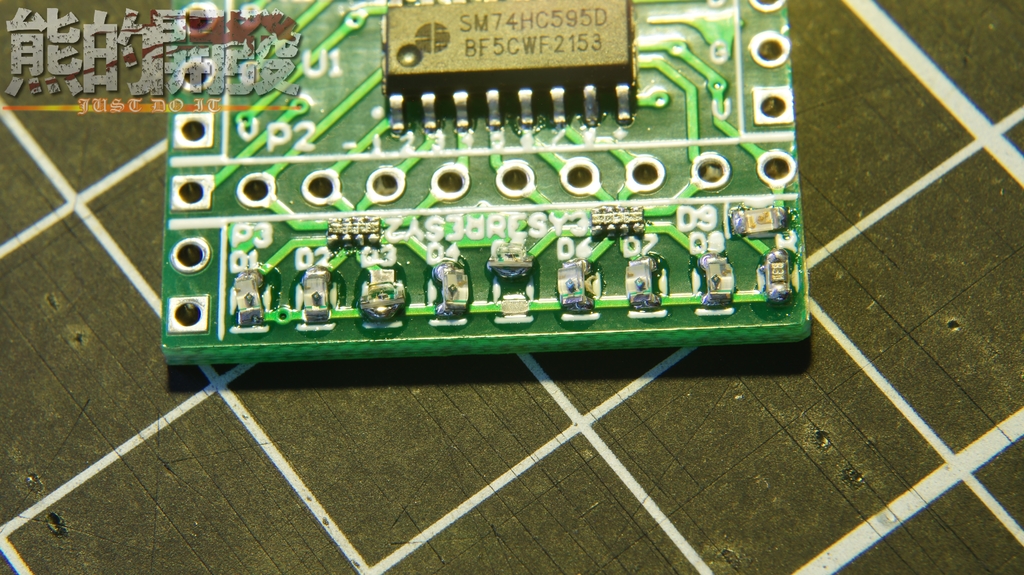

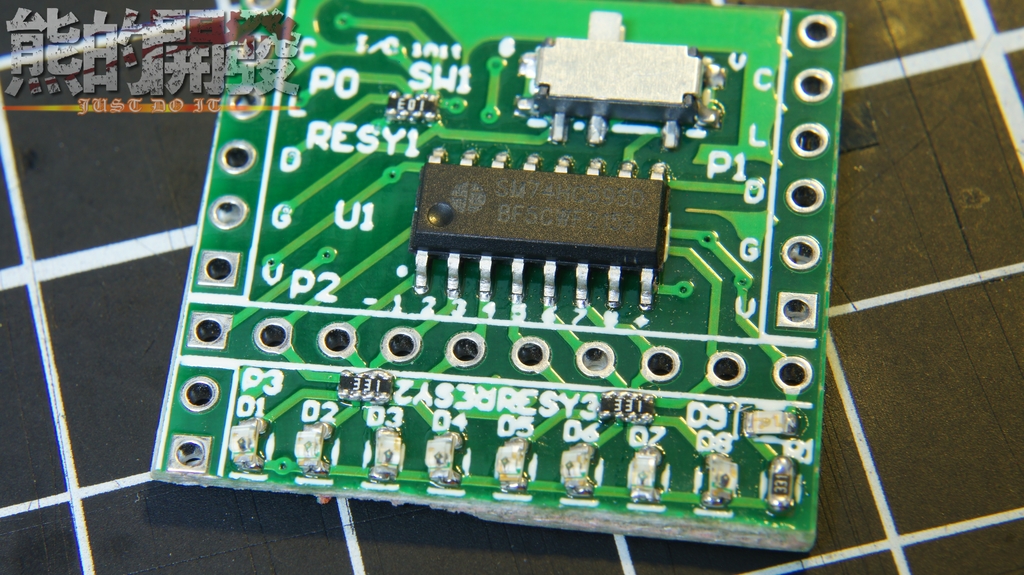

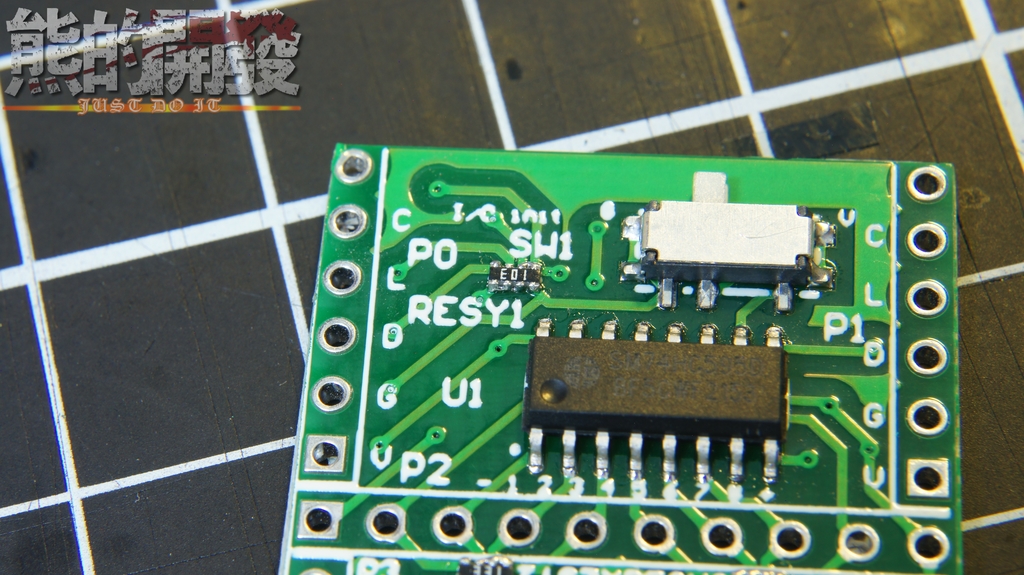

至於0402 陣列電阻8P4R

太小了

稍為擠一點錫膏

就可以讓其短路

不過修正到是很簡單

使用熱風槍加熱

錫熔融後

將0402陣列電阻拿起再放下就搞定囉

檔案下載(Download):

按我顯示下載內容

傳送門(Link):

Part.6:

Part.8:

[改裝]Arduino家用烤箱改成SMD迴焊爐PART8-升級測溫感測器MAX6675
