以前在大學專題製作時
學校設備不好
應該說是沒有在保養
所以只好在家裡自己搞
只有買燈管與玻璃
就這樣直接曝光
效果還可以
但不大方便
所以想要做一台曝光機
直接打開就可以使用
因為手機故障重刷韌體
前面有些照片不見了QQ
所以前製作業就簡述一下
在製作前

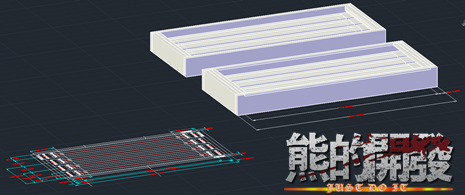

先用AUTOCAD 設計大概的樣子
當然需要量測T5燈管與燈管座的尺寸
由2D圖劃出3D圖
滿意後才會標示2D圖的尺寸
方便鋸木頭時參考
因為圖片不見了
所以大概口述一下過程
木板材切 > 打磨 > 補土N > 打磨 > 噴漆 > 底漆N > 面漆 > 組立

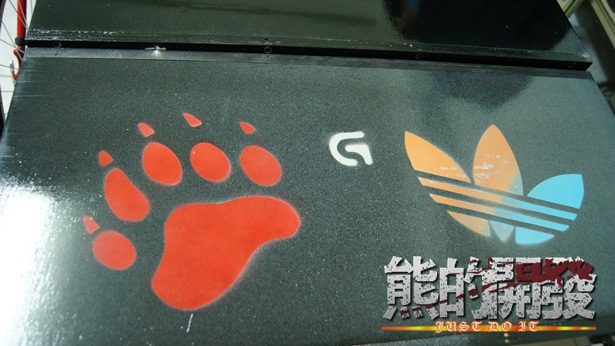

隨意找幾個LOGO
比較不會單調
噴漆完成
SEXY LADY

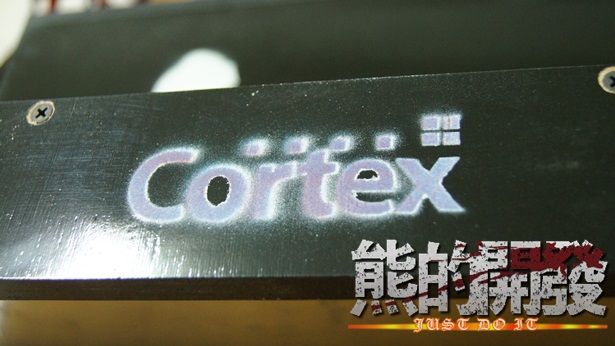

CORTEX

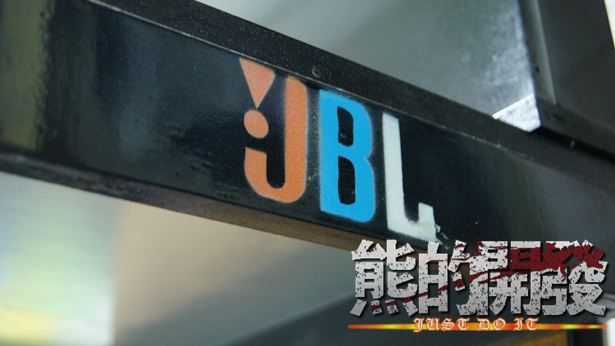

JBL
APPLE
ANDROID

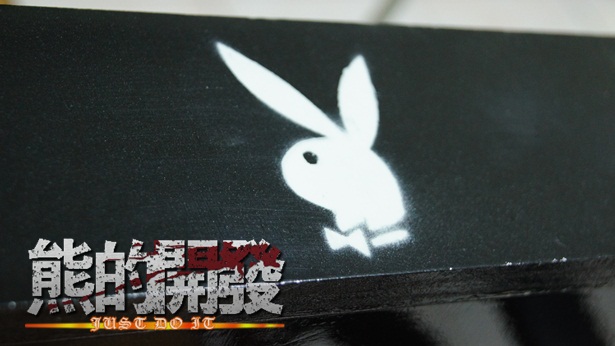

PLAYBOY
TI
EA GAME

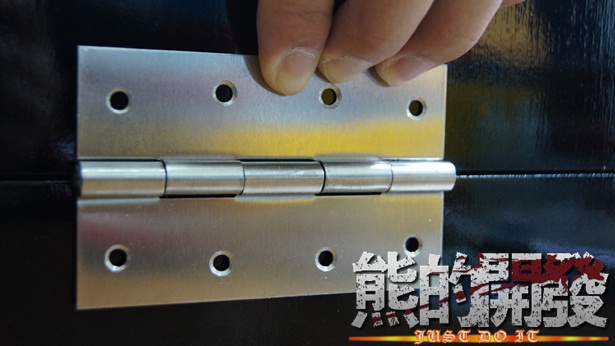

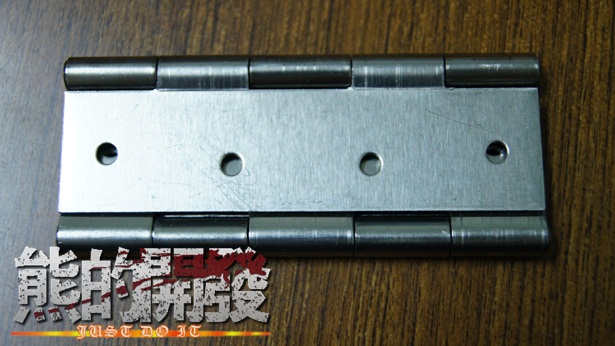

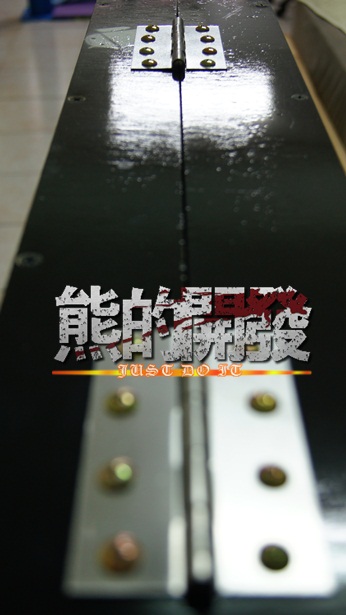

上下蓋關節
比對一下欲安裝位置
鎖上螺絲固定

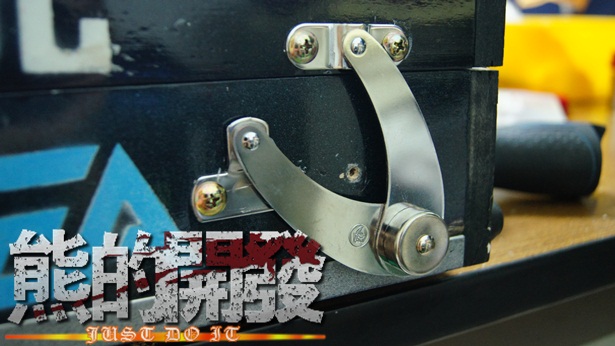

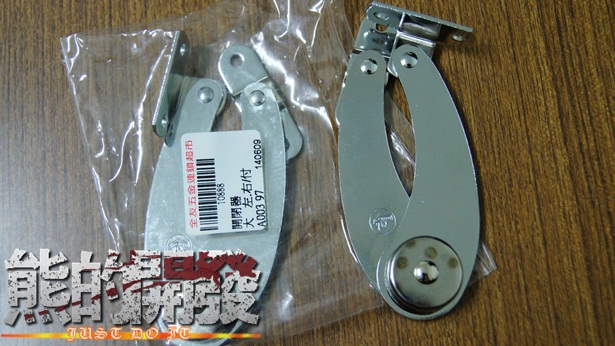

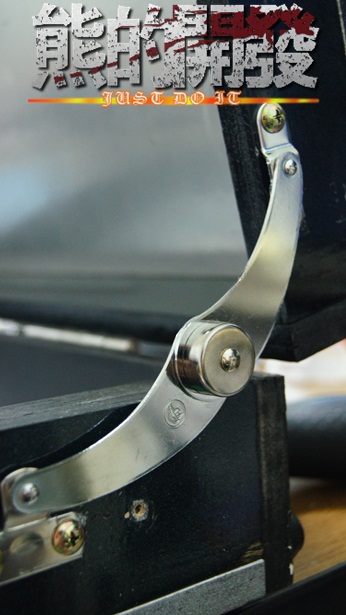

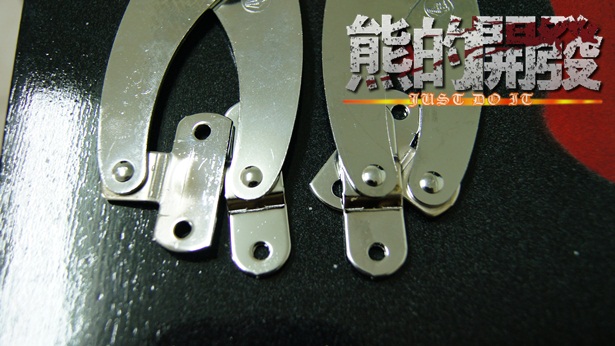

關閉器
可固定上蓋於每個角度
其實也可以改用一條繩子
因為我沒有用過這東西
所以買來試看看
–

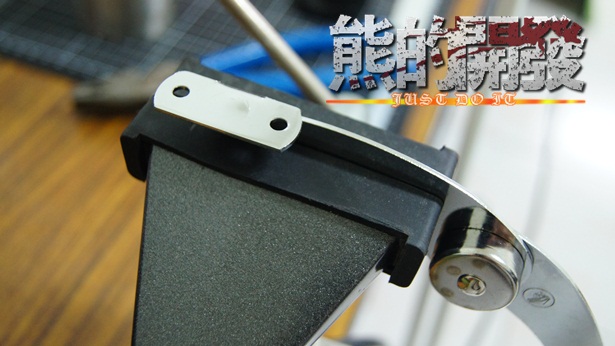

用萬力鉗固定
將90度處扳直
扳直完成
因曝光機內無空間了
裝在外側
開蓋固定

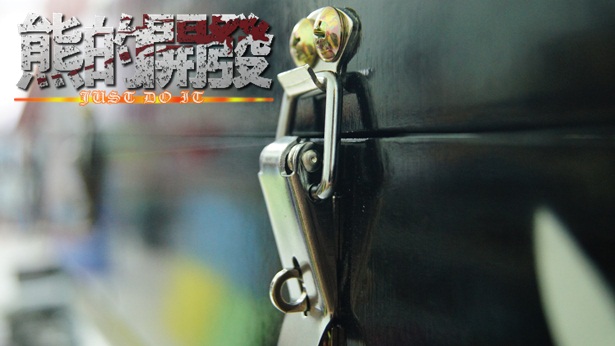

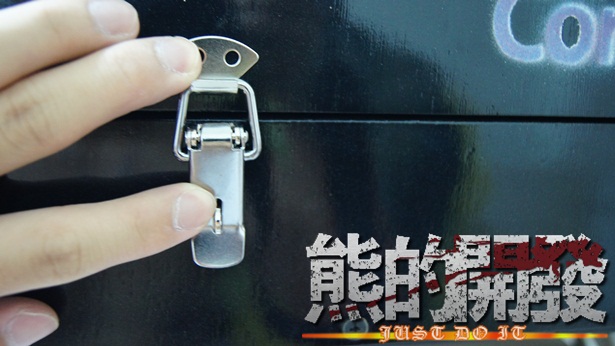

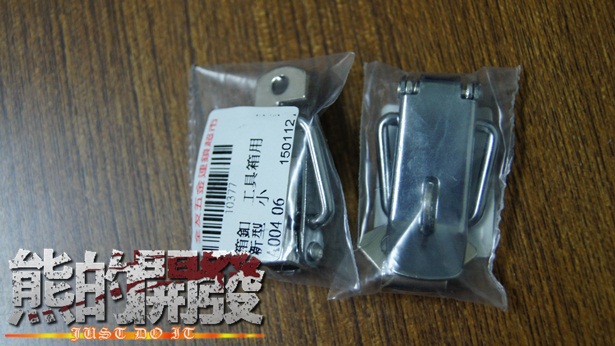

箱釦
比一下位置
安裝箱釦

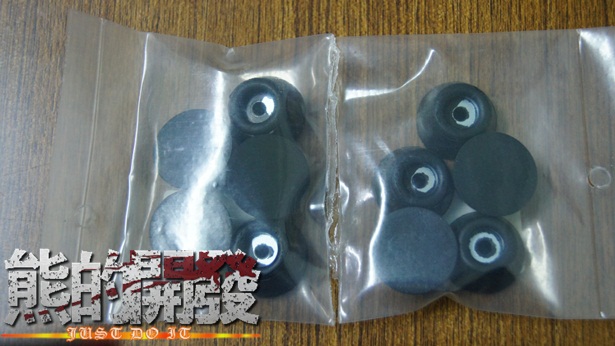

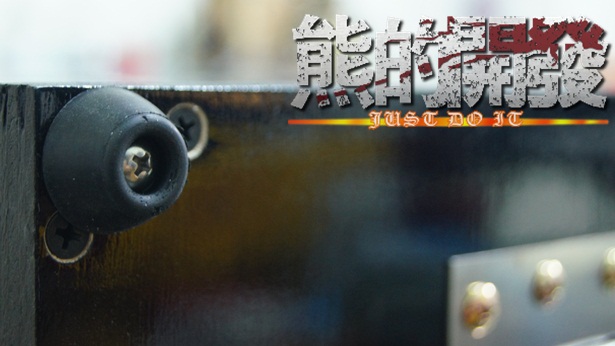

腳墊
直接鎖上

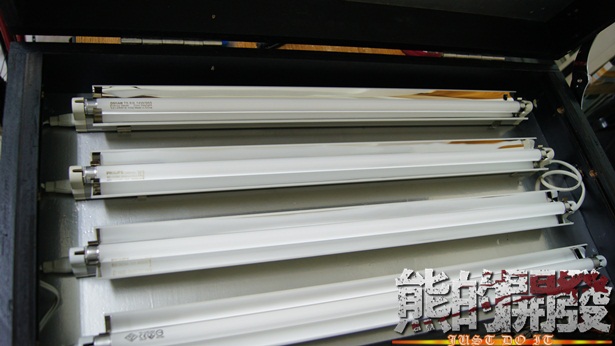

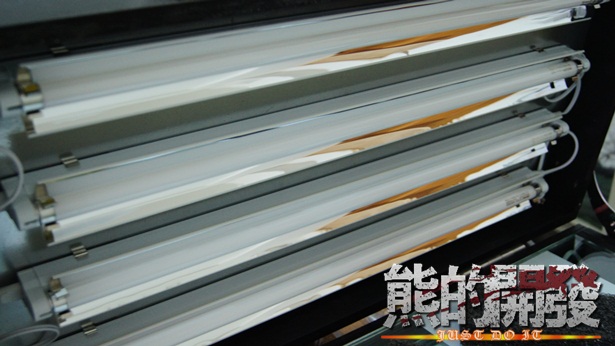

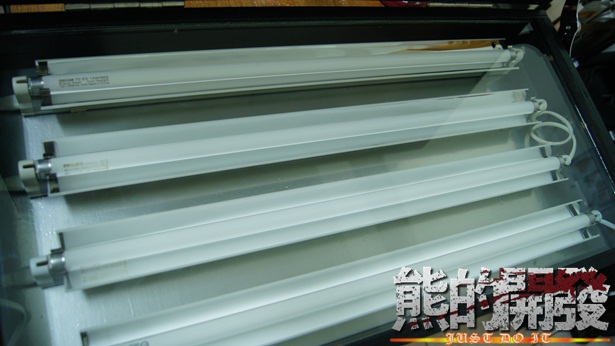

裝上燈座與燈管
接上並連的電源線
蓋上玻璃

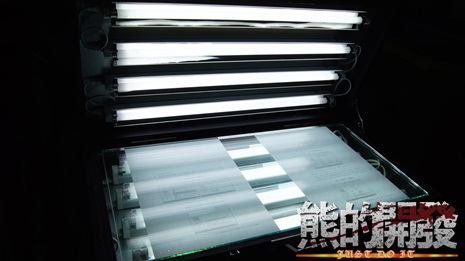

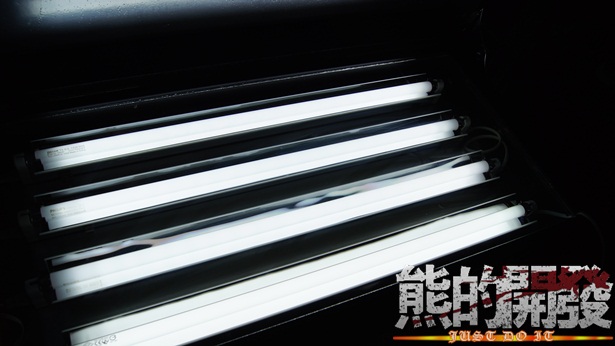

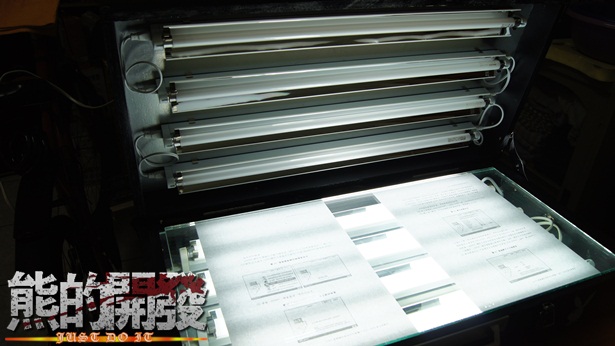

開燈
因使用上需要讓玻璃緊壓電路紙(LAYOUT)與PCB板
所以上蓋的玻璃我決定直接放下蓋玻璃上

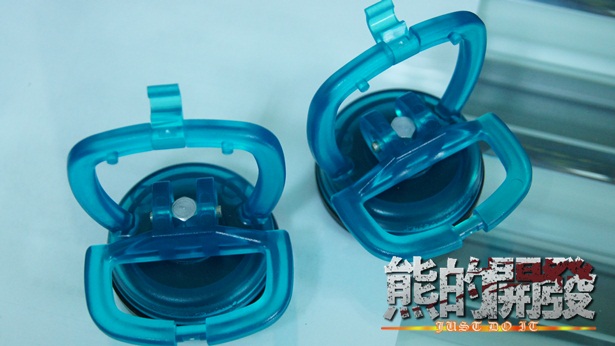

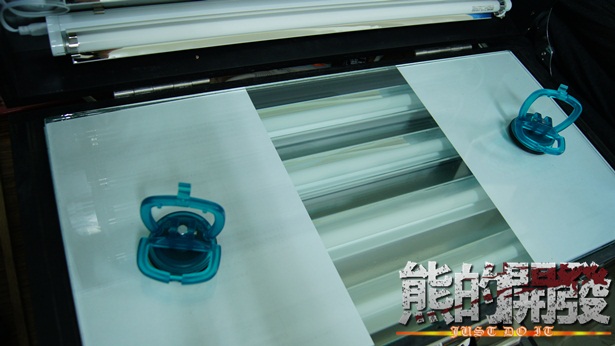

上蓋玻璃用小吸盤拿放
小小的蠻可愛的

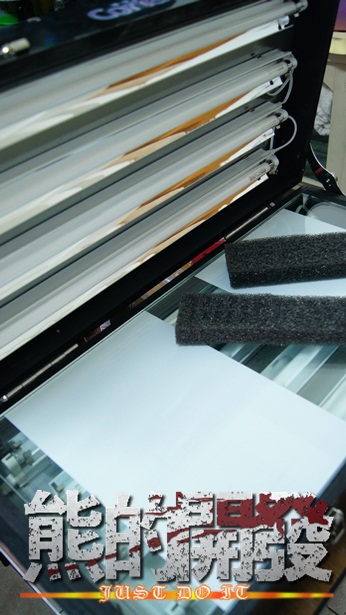

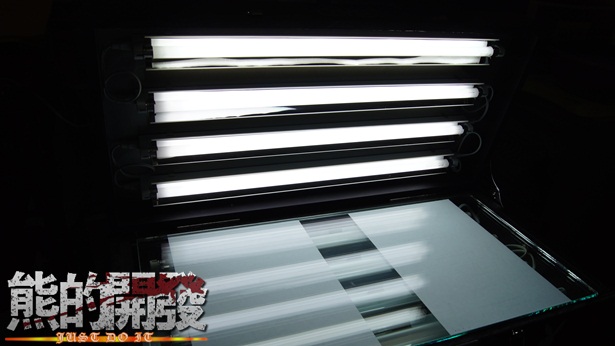

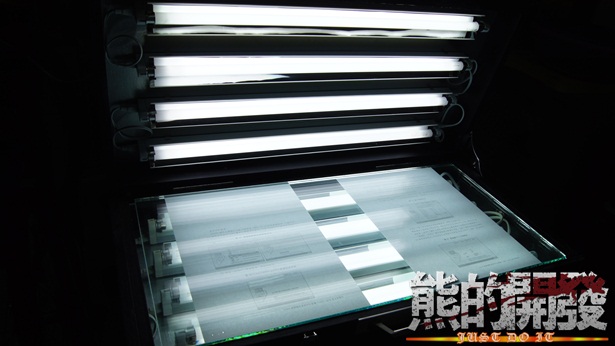

上下蓋燈管各自是獨立的
60CM*30CM 可曝光面積
大板子也行
