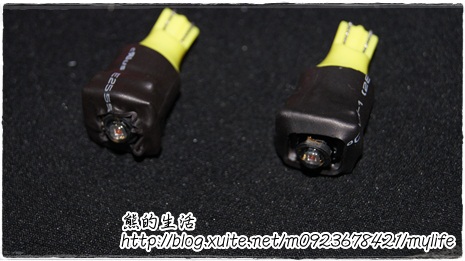

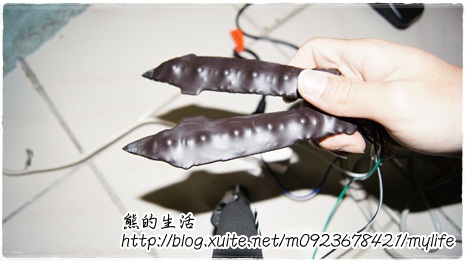

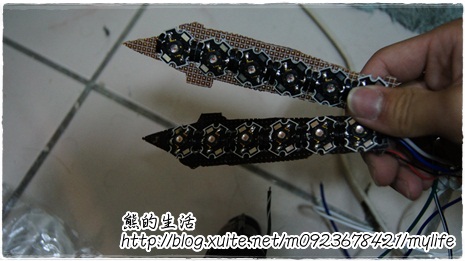

這是我第一代 前方向燈
不過由於較重
使用2個月後
掉落燈殼內(因為太重)
所以我就重做第二代 high power 方向燈
最後送朋友玩了…

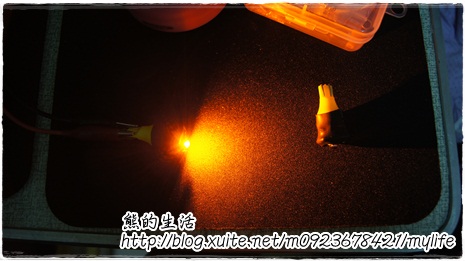

下七張是它的遺照…
因為那時還不會洗電路板
所以都是使用洞洞板製作
此篇是在我製作angrybird(憤怒鳥)之前做的
後來要重新做一個方向燈

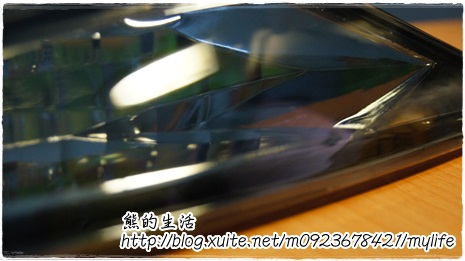

所以我買了燻黑方向燈殼

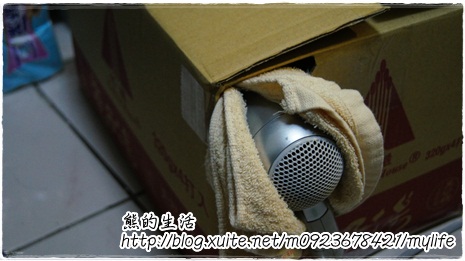

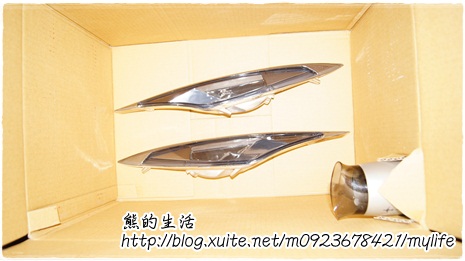

當然就是要把它扳開囉(紙箱+吹風機)
用毛巾堵住
過8~10分鐘

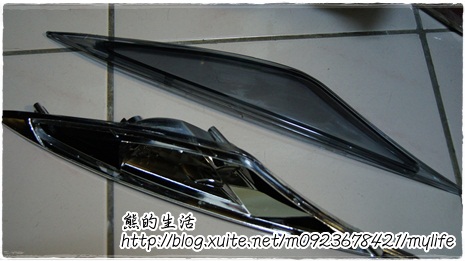

帶著手套扳開了
我要知道面積大小

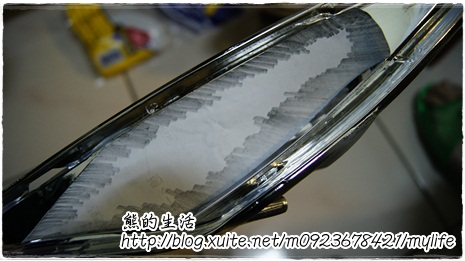

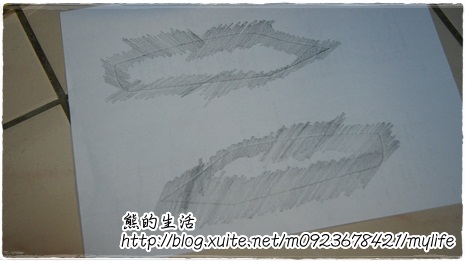

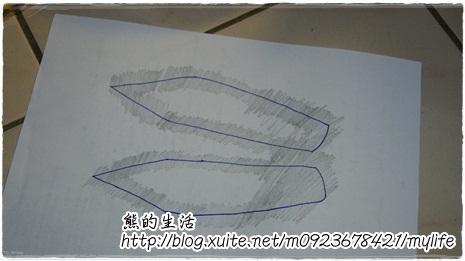

用我7歲就會的鉛筆轉印(小時候會拿紙放在硬幣上，用鉛筆斜斜的畫)
換完後我左手超酸
因為一直抓著紙
不讓他跑位了
用簽字筆再描一次
剪下後
看一下合不合

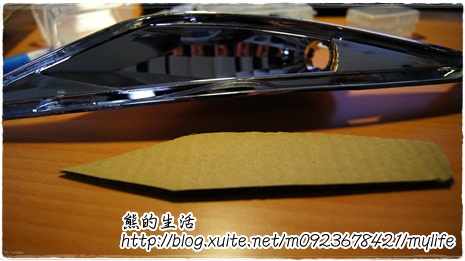

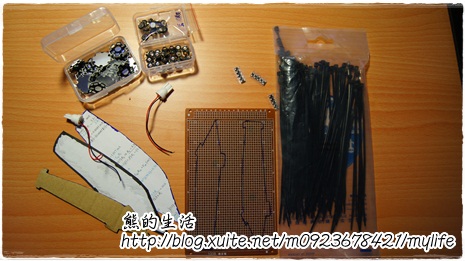

再找厚紙板檢圖案(以後還用得到，不然每次手都會酸..)
當然了

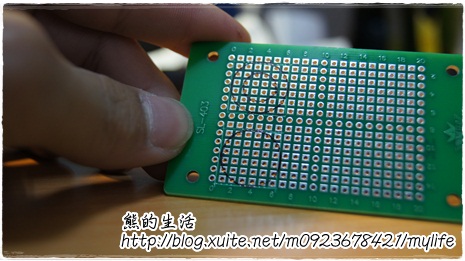

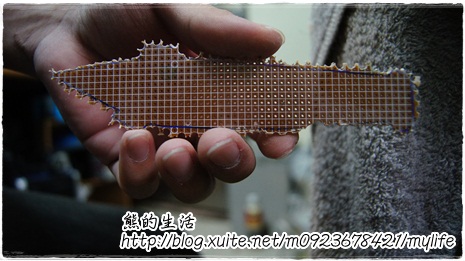

洞洞板又上場囉

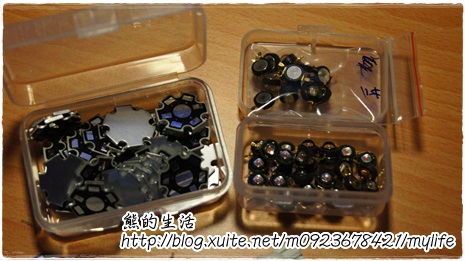

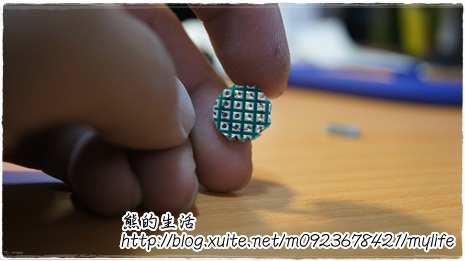

1W high power & high power 的散熱片

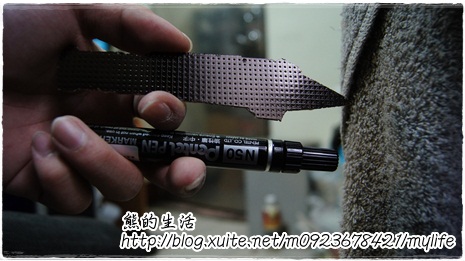

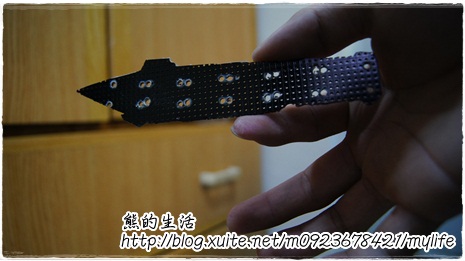

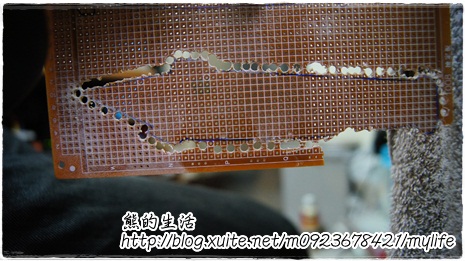

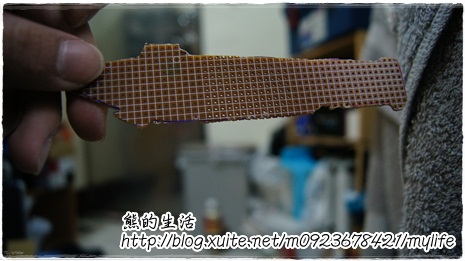

鑽下形狀
建議到空廣地點或是戴上口罩
拆下
去毛邊
塗黑

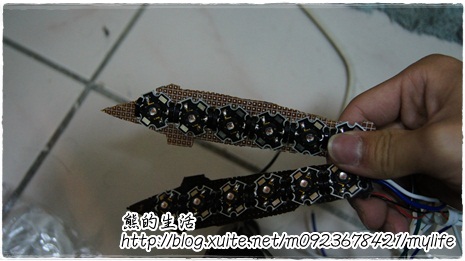

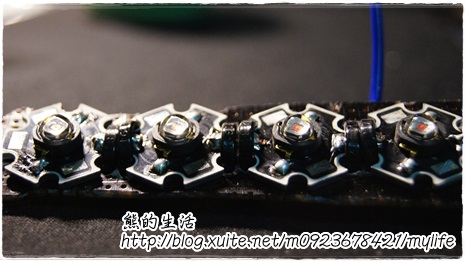

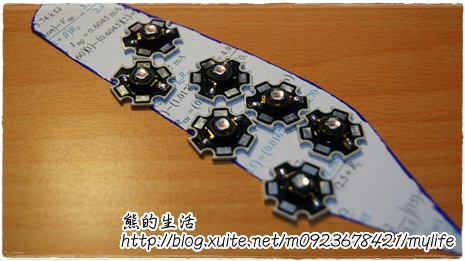

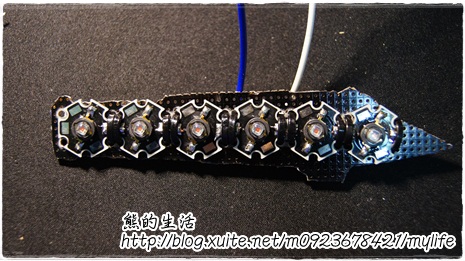

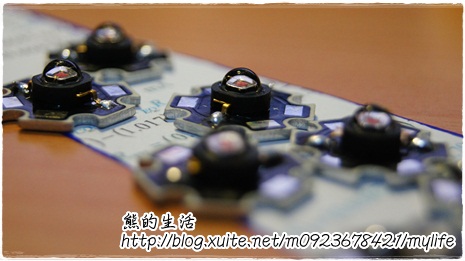

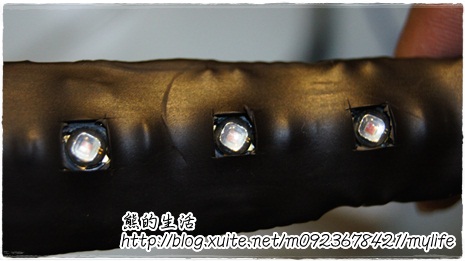

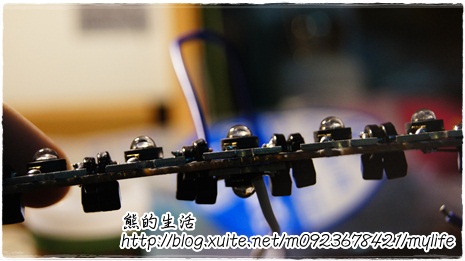

再來就是HIGH 排排站囉
我這台車
原廠是用12 V 10W鎢絲燈泡
算過
我做的燈
電壓12V
電流0.156A
瓦數1.872W
而已
綽綽有餘

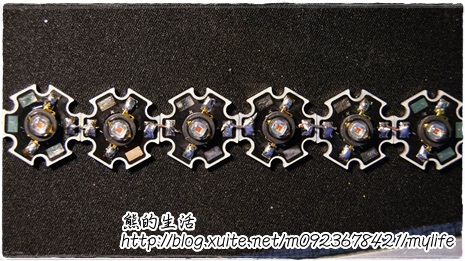

串起來
黃色 LED 2V
串6顆 12V
注意!!
因為方向燈會閃爍
所以我沒有再將莊另外散熱片
一直點亮
沒另外裝散熱片會過熱喔

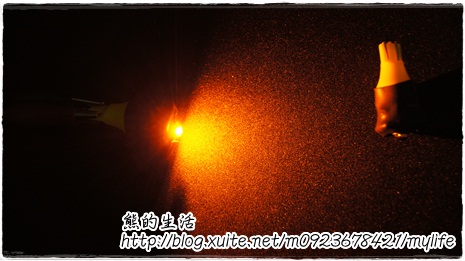

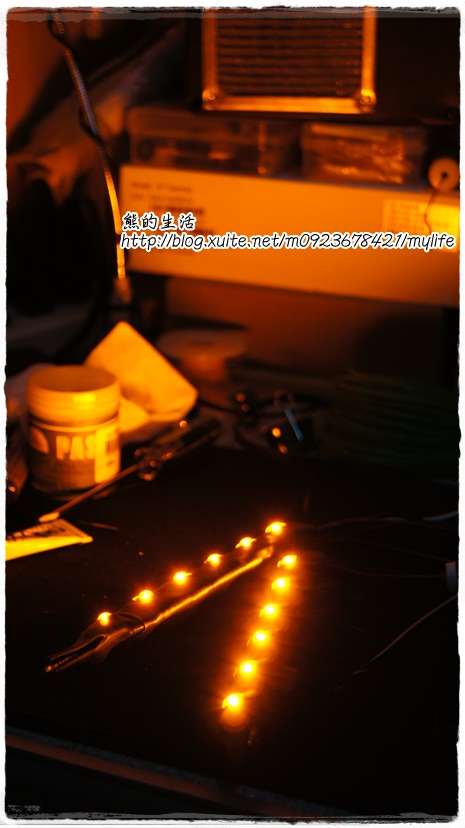

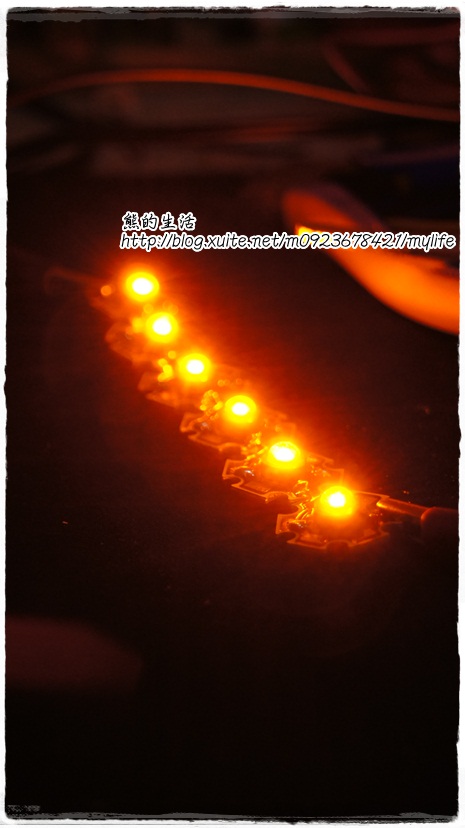

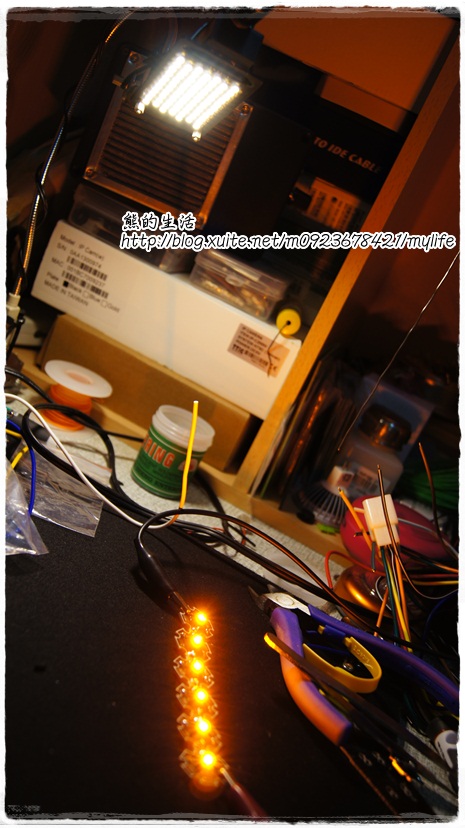

點亮看看
因為用束帶固定
比較快
所以將剛剛和息後的那串LED擺上
畫洞 鑽洞囉
綁上後 長醬~

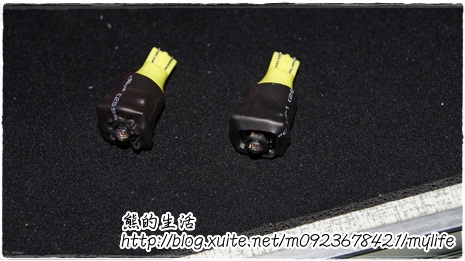

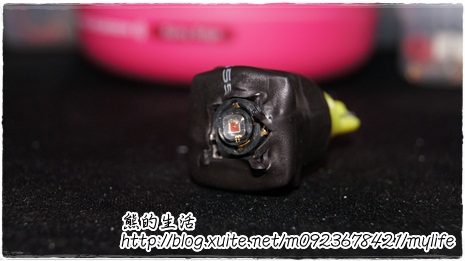

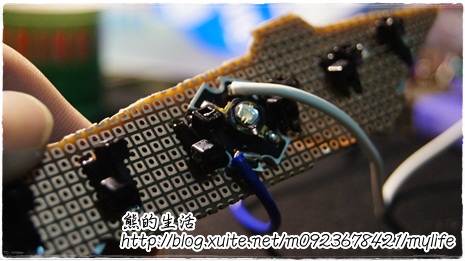

我背後再綁一顆 藍色 HIGH POWER
夜燈功能
打在燈座上再反射出來(如果不懂，繼續看下去就會懂了)

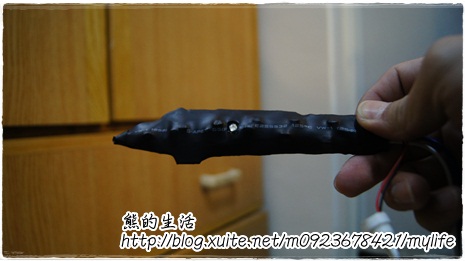

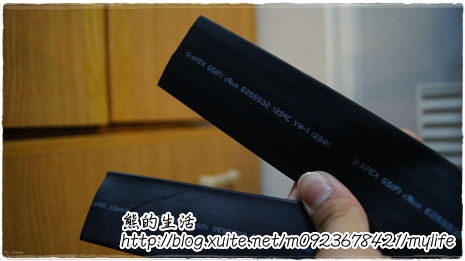

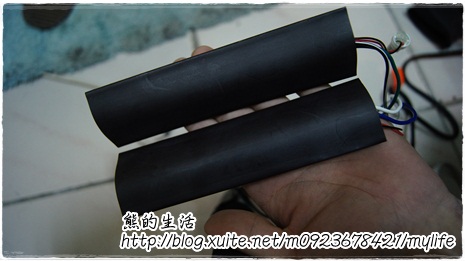

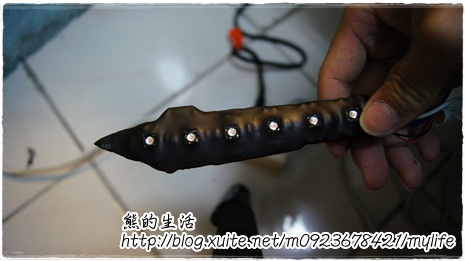

再用大的熱縮套管包覆
比較好看
好像豌豆

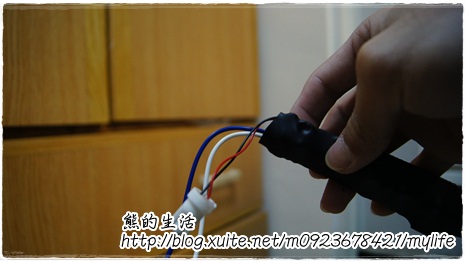

夜燈線 & 方向燈線
當然燈泡地方要剪開囉
測一下

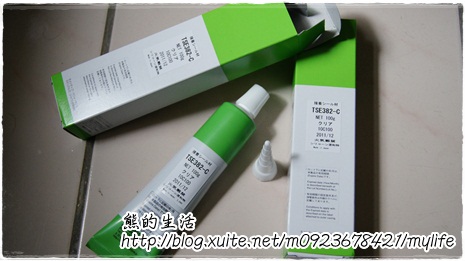

上網買了兩條
日本做的吸力康
要做方向燈殼黏合防水用

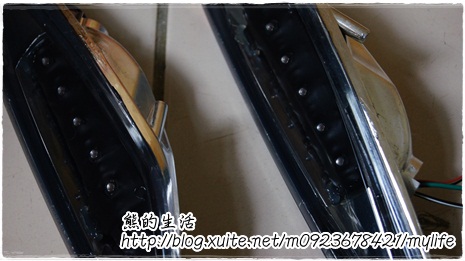

用好了 顆顆

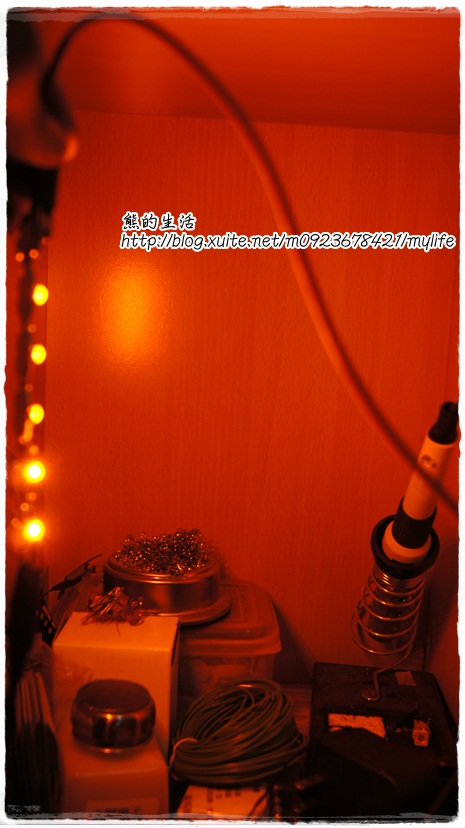

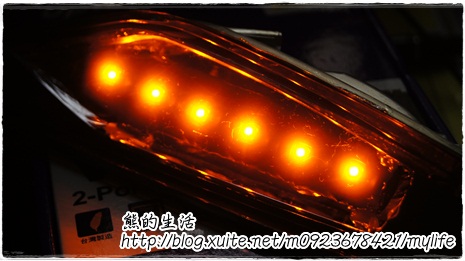

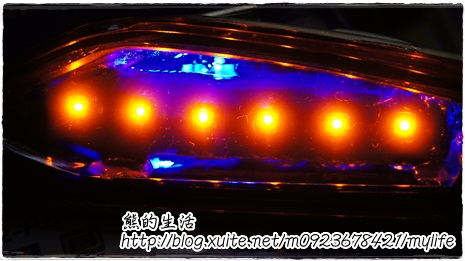

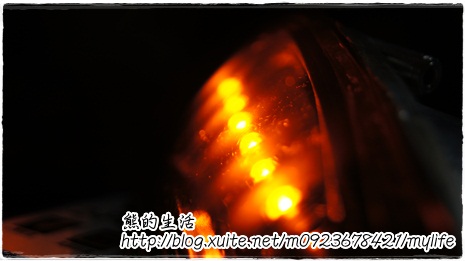

點亮TEST囉

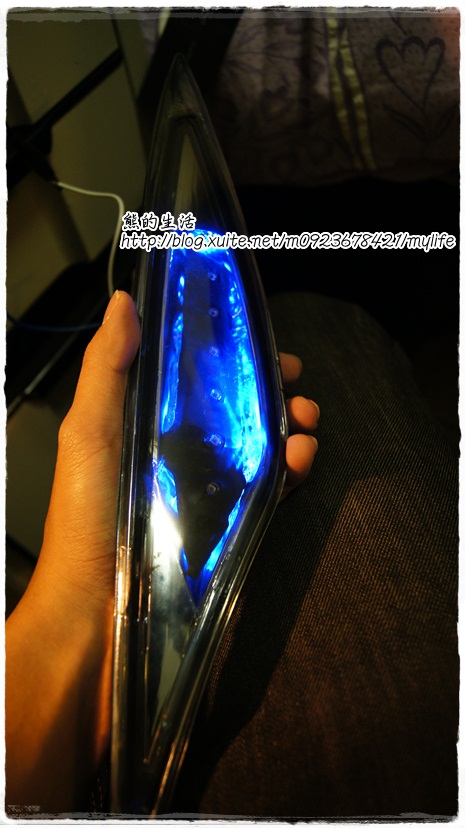

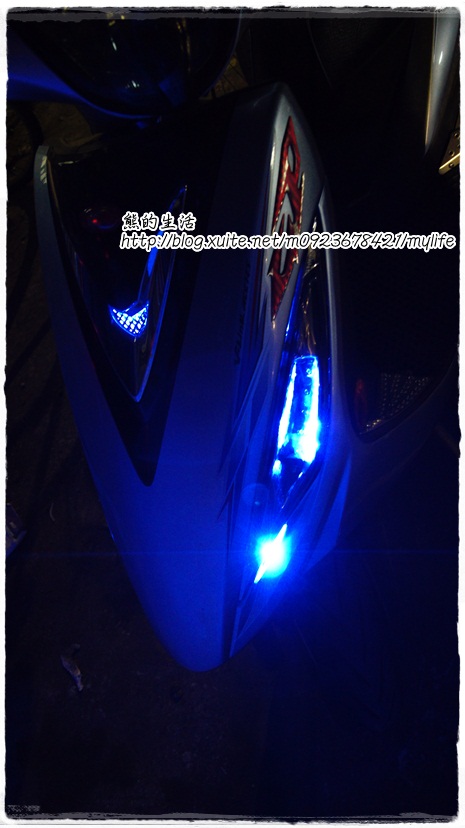

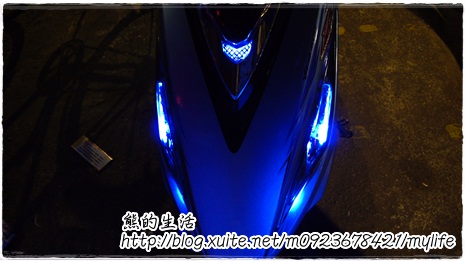

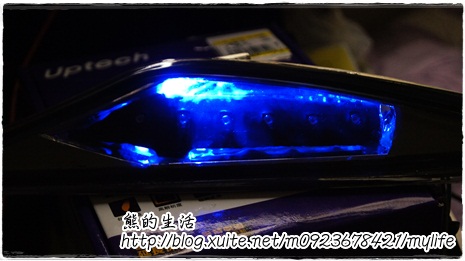

夜燈(懂了八)
經過燻黑燈殼
都會稍稍比較暗
還可以亮成這樣XD

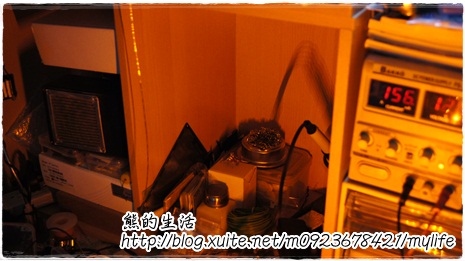

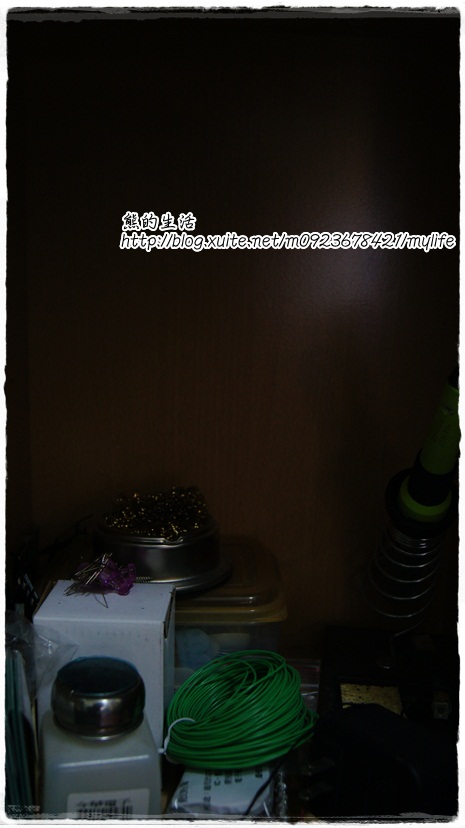

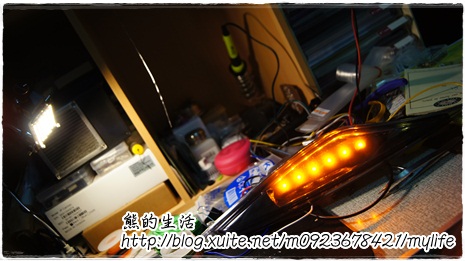

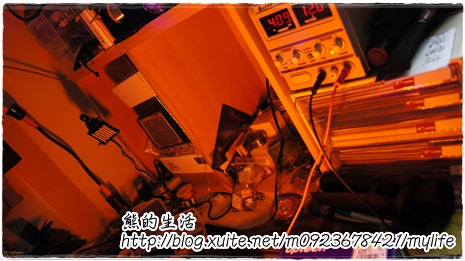

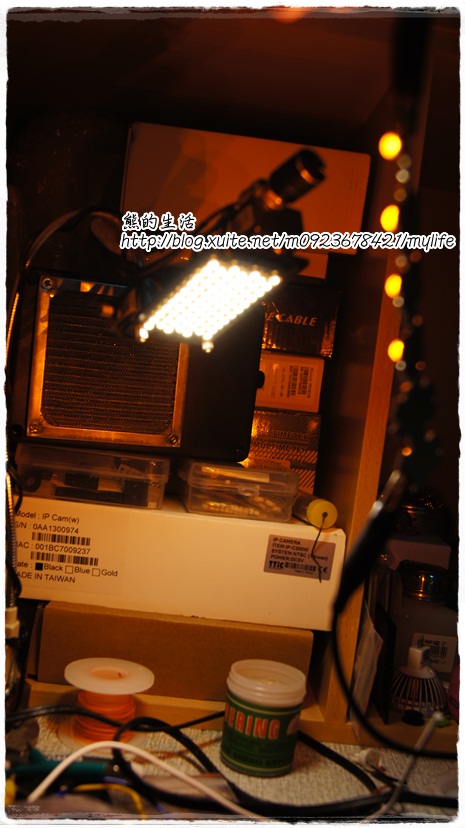

我外宿時的工作桌
話說已經是半年前的事囉

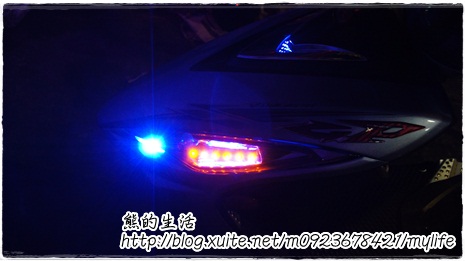

裝上車囉
顆顆
DONE
