以下DIY是有先後順序的
改裝PSP
高中是在改裝掌上型電玩
http://blog.xuite.net/m0923678421/psppsppsppsp
(網站已鎖密:PSPBEAR)

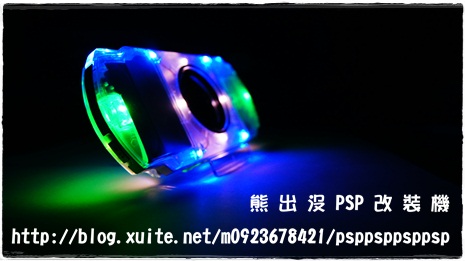

PSP LED DEMO
模組

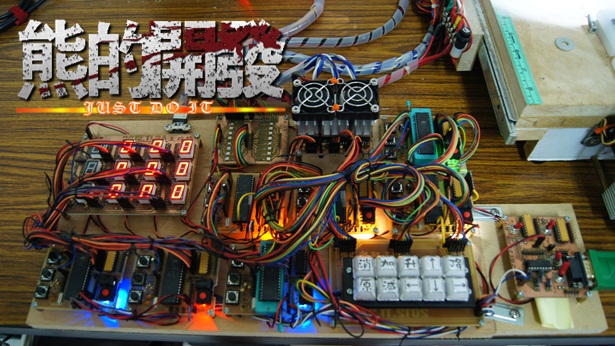

大學製作專題前的一些實驗模組
如果製作專題沒有使用模組化的概念
就會像其他同學
想一氣呵成
但遇到問題會很難除錯
所以我將課本中的電路一一模組化
各個模組都可正常工作
組合起來才不容易有問題
LAYOUT 軟體:PAD2PAD

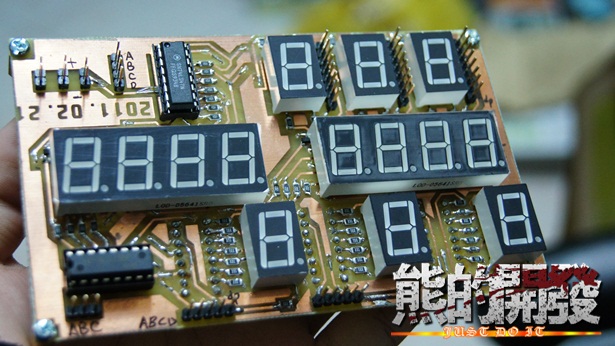

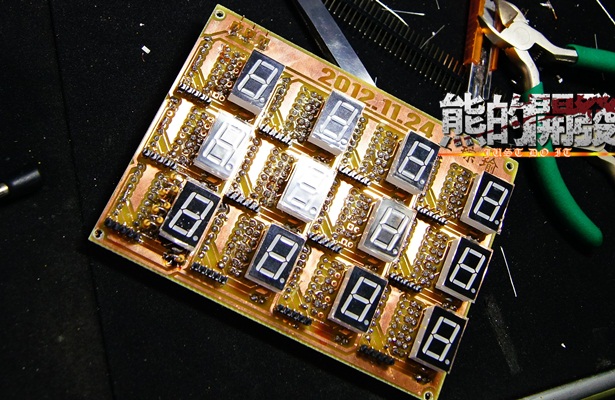

▼七段顯示模組-1
▼七段顯示模組-2

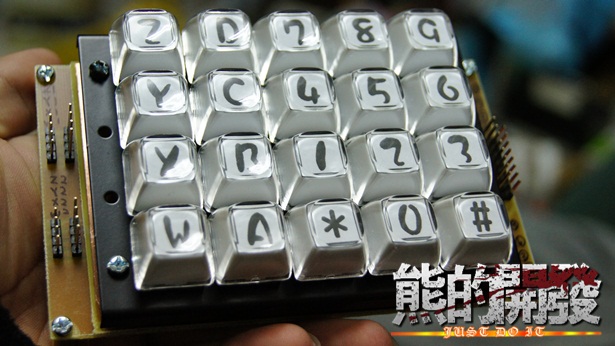

▼掃描按鈕模組

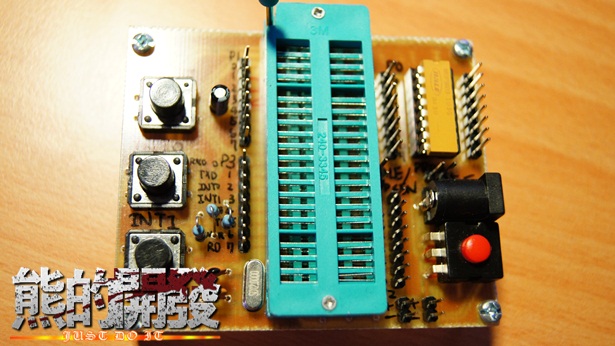

▼8951實驗平台模組

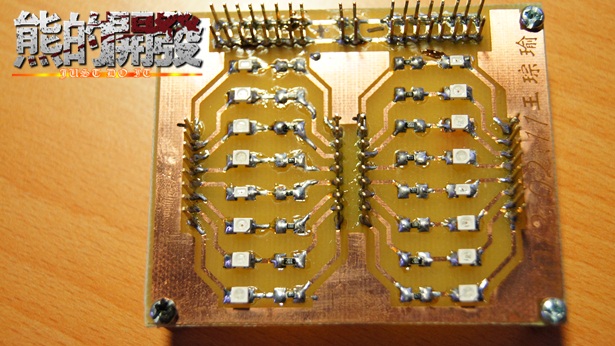

▼LED 燈號顯示模組

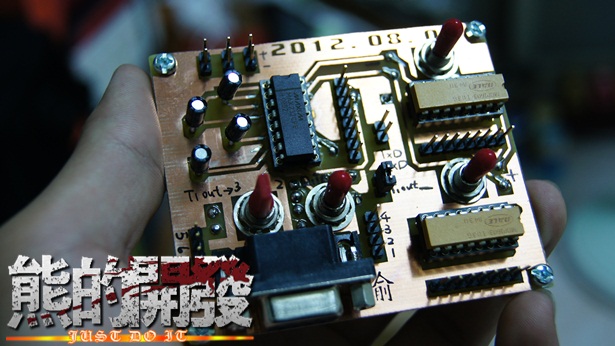

▼UART TO RS232通訊模組

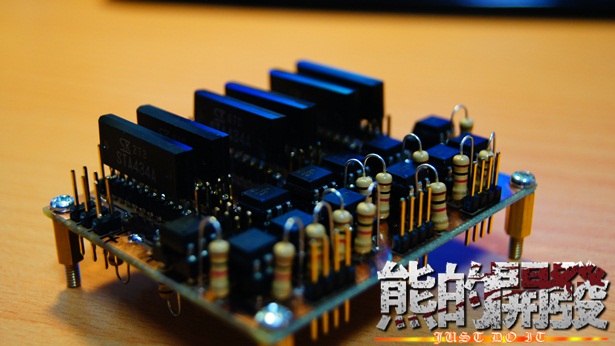

▼步進馬達H橋激磁模組

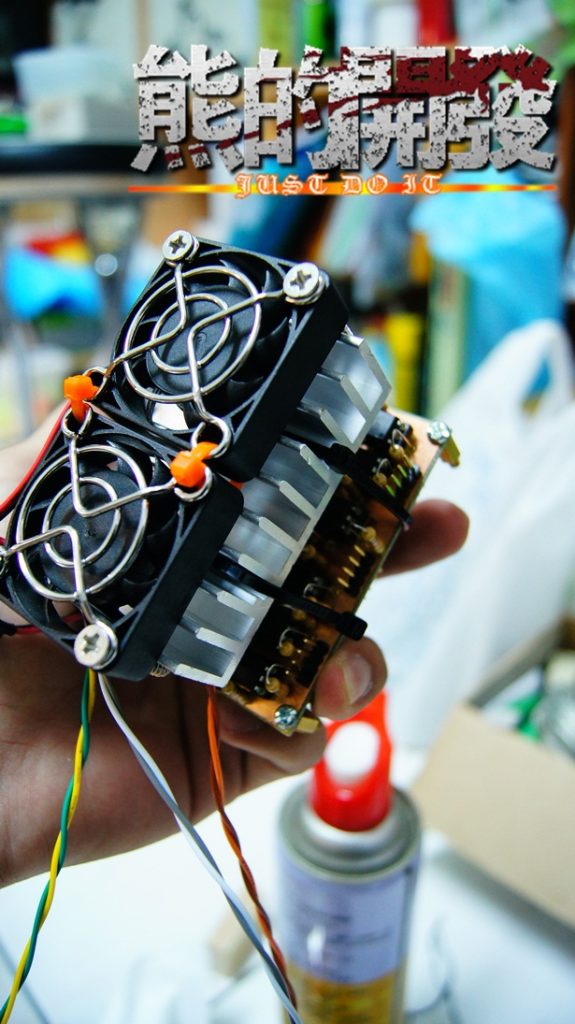

▼步進馬達H橋激磁模組 + 散熱

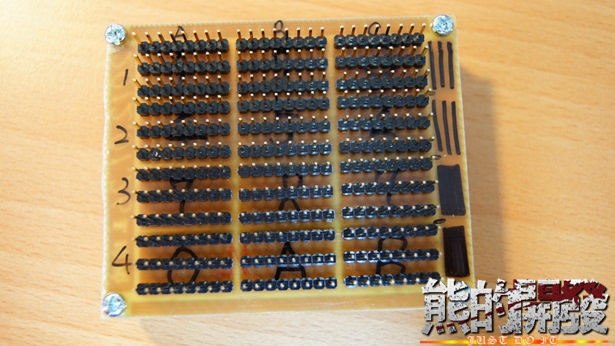

▼串並連模組

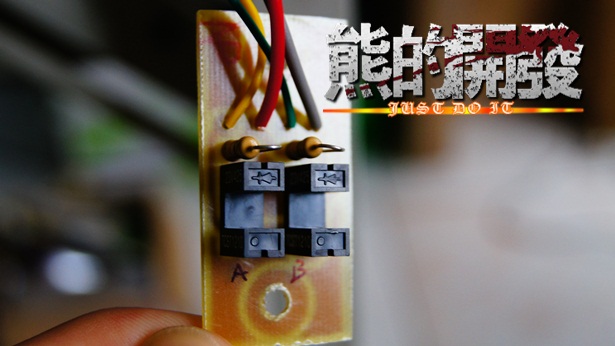

▼光學尺模組
邏輯設計實驗小平台
有一門課叫做邏輯設計
需要使用74系列邏輯IC做實驗
學校實驗室都有高級實驗平台
但我想要自己擁有一個小平台
在家也可以玩實驗
於是就動手為自己做一台

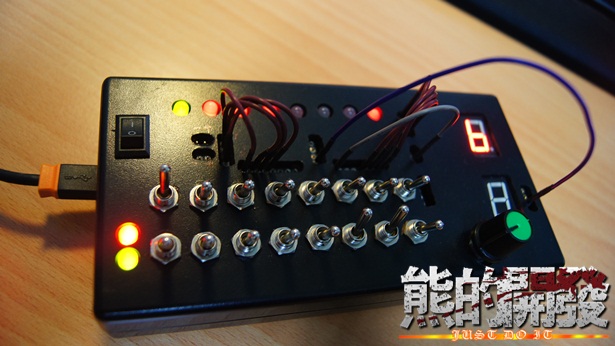

▼攜帶版邏輯設計實驗平台
畢業專題CNC (89S51 USE ASM CODE) & VB INTERFACE

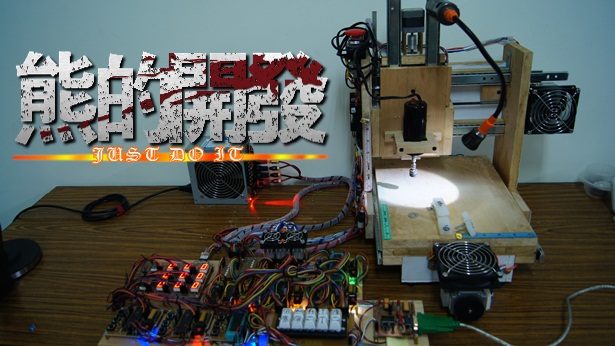

▼畢業專題CNC TABLE
▼控制面板

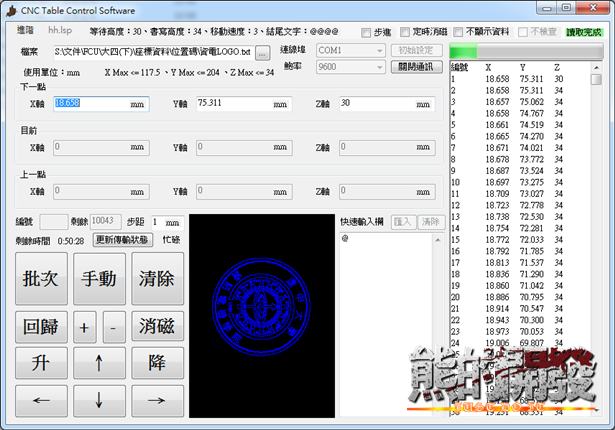

▼VB 人機介面軟體
▼繪製學校自動控制系的LOGO
開鎖計時器
有次是門鎖被撬
還好有第二道鎖
不過我靈光一閃
製作開鎖計時器
開第一道鎖與第二道鎖之間
過程如果超過一分鐘
即發出警報

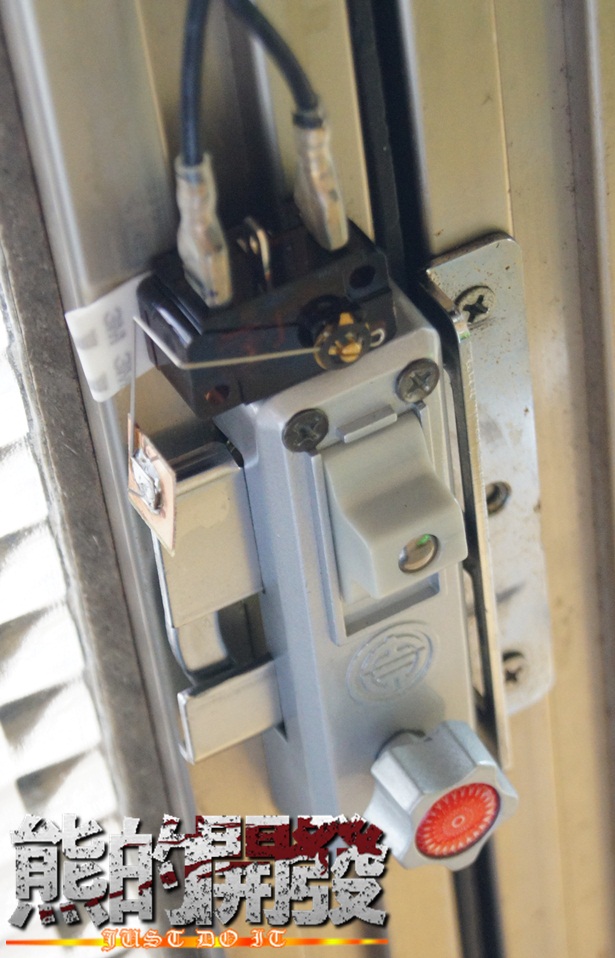

▼門鎖的微動開關

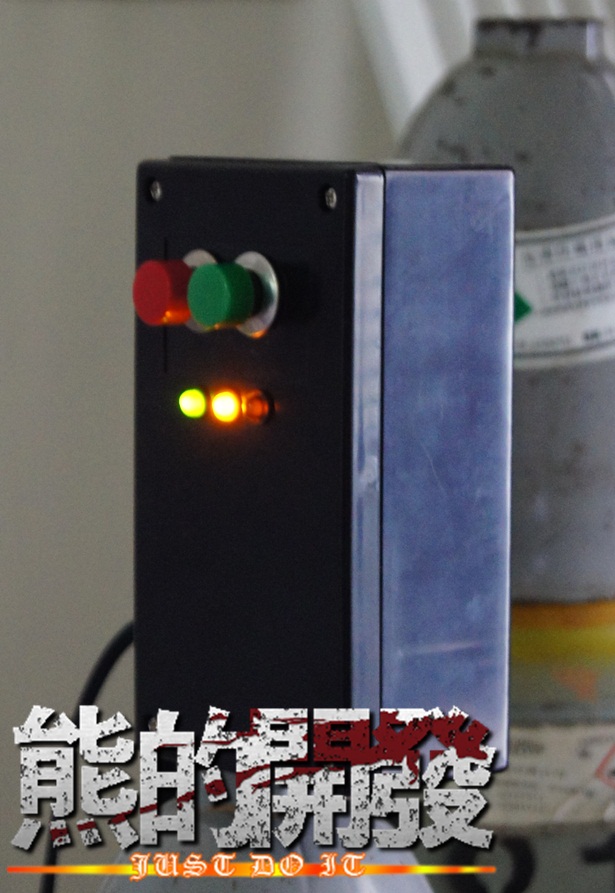

▼控制器(8051)
計時電源開關
LAYOUT:ALTIUM DXP
在自己家洗PCB板曝光時
因為我採用白紙與T5日光燈管曝光
每次曝光時間到了
就要飛奔去關閉日光燈
因為我很懶
所以想做一台計時開關
當兵時就在構想程式了(當時想用8051製作)
退伍後將之實現(實際開發使用Arduino UNO)
藍芽(手機控制) , COM PORT ,面板控制 倒數計時器(ATMEGA328P)
用於製作PCB曝光計時開關

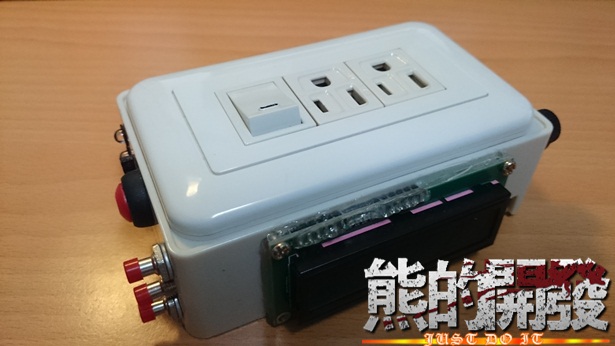

▼第一代 計時電源開關

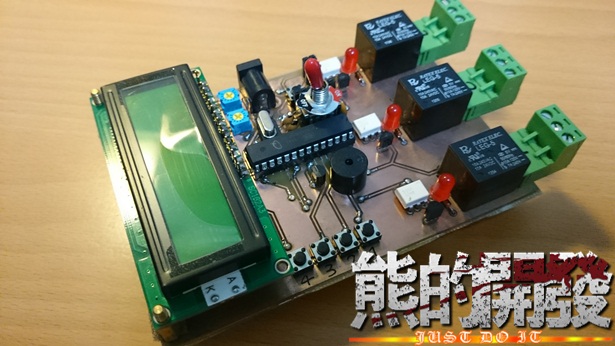

▼第二代 計時電源開關

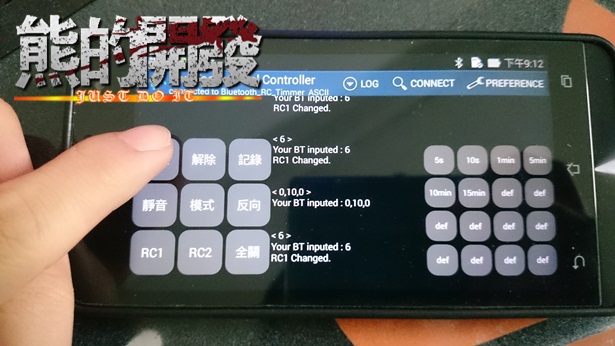

▼可用手機藍芽控制

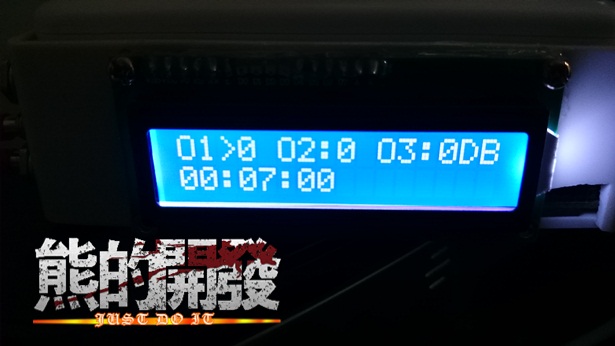

▼LCD 顯示
DIY PCB曝光機
之前曝光PCB都是值接使用燈管與玻璃
感覺不專業
於是我做一個曝光的木箱子

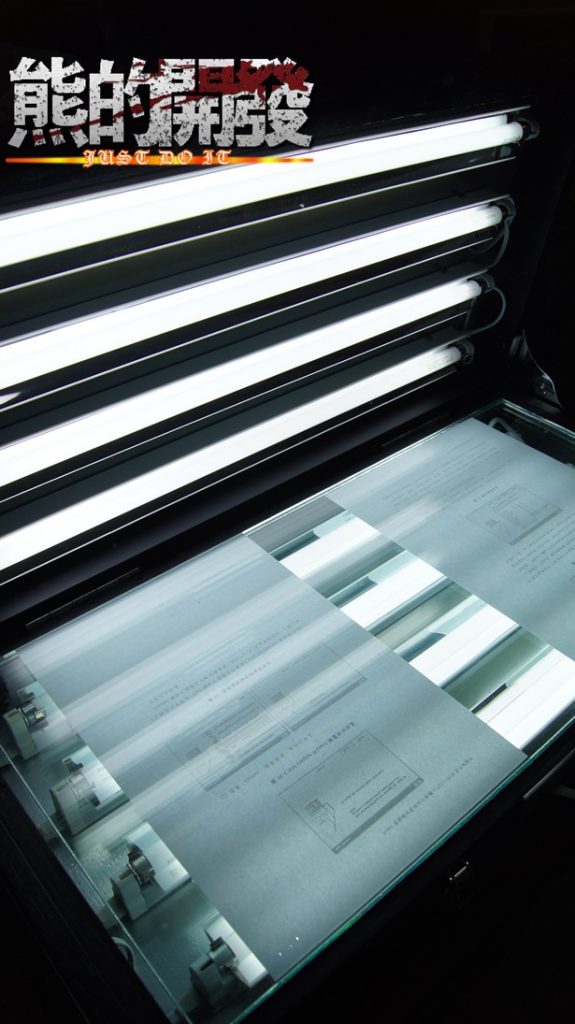

▼DIY曝光機
床架DIY
我睡記憶床墊有一段時間了
睡的背與腰很不舒服
想買床
但床需要床架
便宜的床都很醜
四處參考別人賣的床
於是自己買木材製作

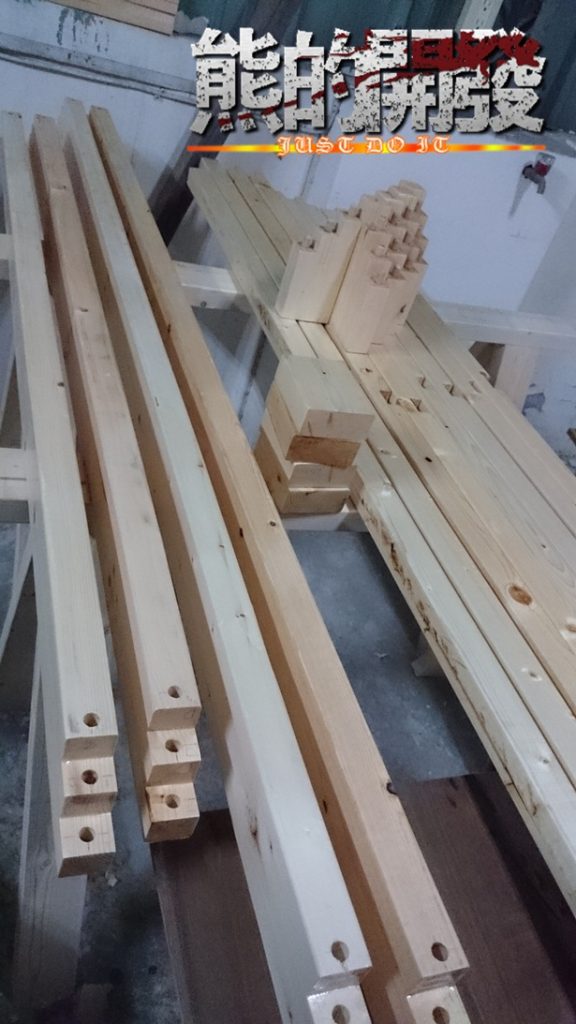

▼在我家頂樓製做床架

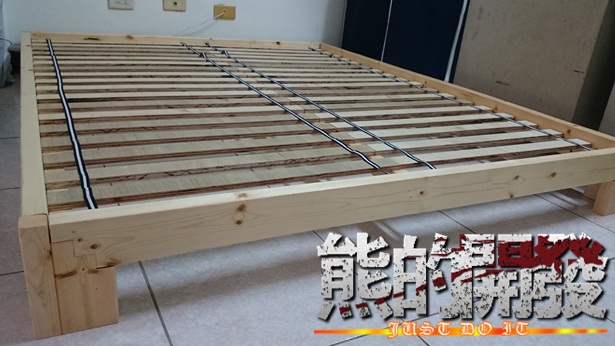

▼組裝好了

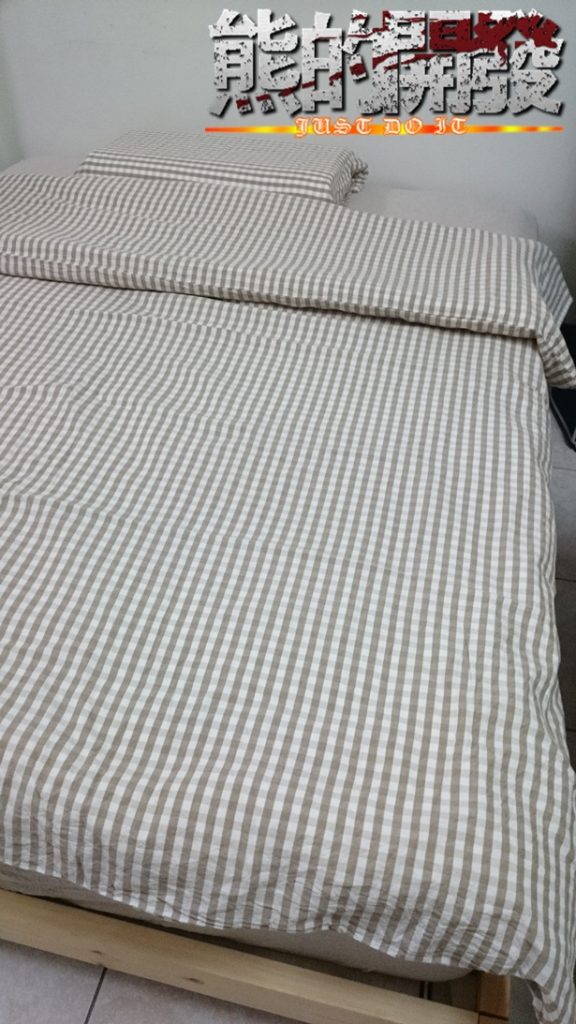

▼看了就想撲上去
MIDI CONTROLLER
想玩音樂MIDI CONTROLLER (ATMEGA328P)
▼第一代 MIDI CONTROLLER
▼第一代 MIDI CONTROLLER 實際操作影片

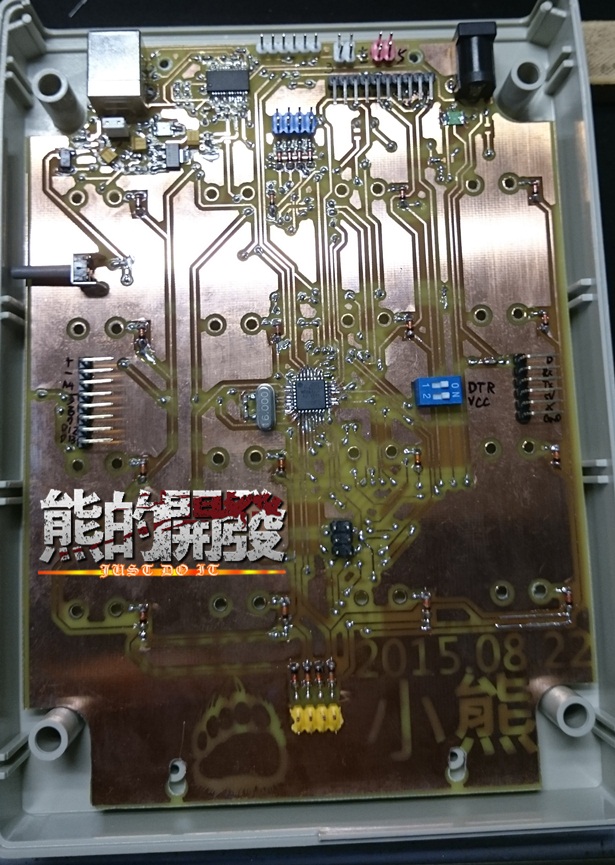

▼第二代 MIDI CONTROLLER PCB

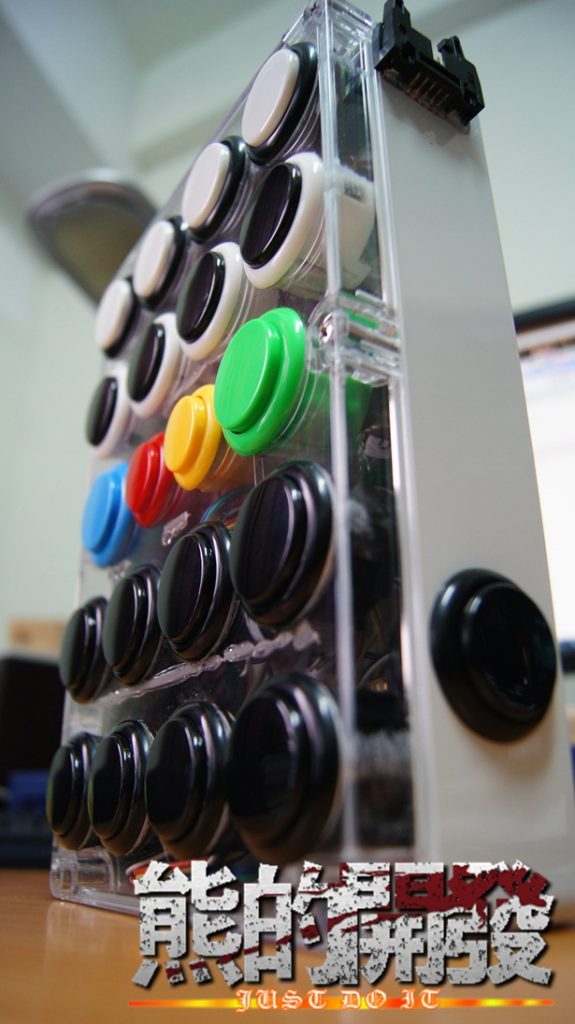

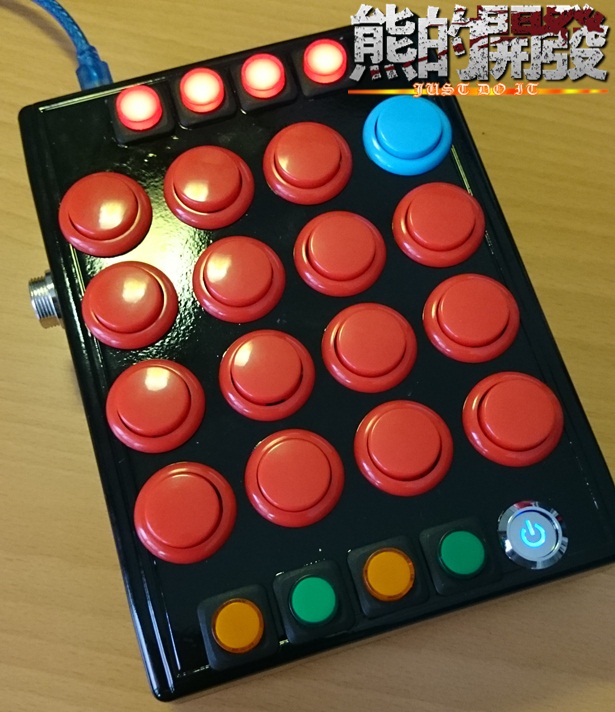

▼第二代 MIDI CONTROLLER
改裝舊電子琴
家裏剛好有舊電子琴
舊電子琴本身沒有MIDI OUTPUT功能
就把它改成可以接電腦的MIDI鋼琴

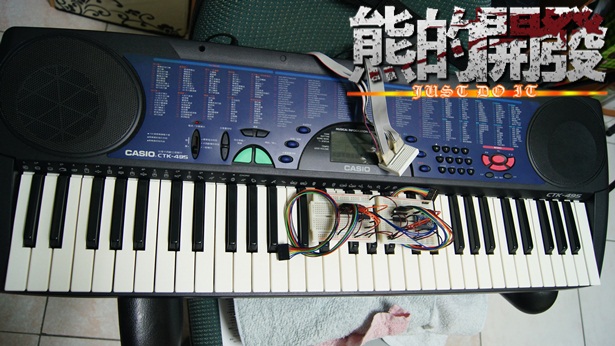

▼可用內建音樂亦可連接電腦成為MIDI裝置(ATMEGA32U4)

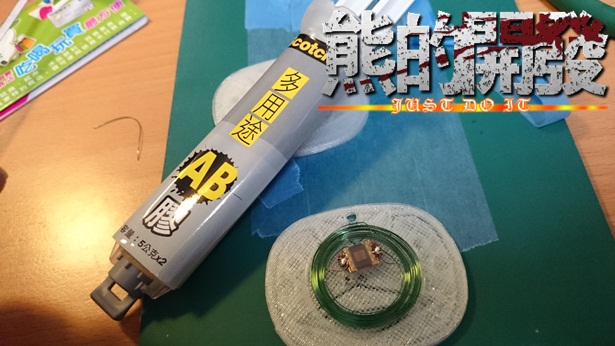

改裝悠遊卡

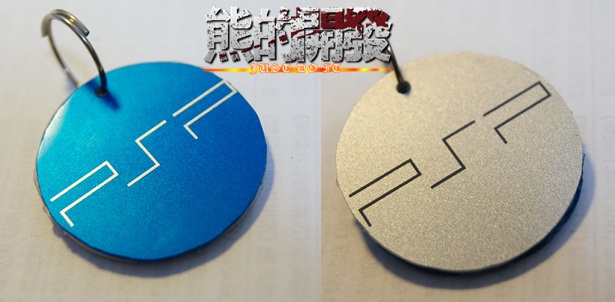

▼使用之前鋸下回收 PSP LOGO 製作悠遊卡外殼
▼河童悠遊卡

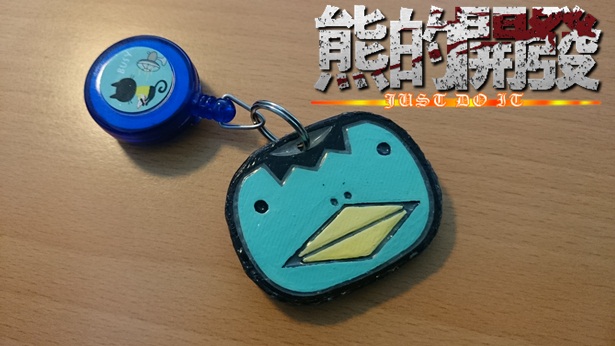

▼河童悠遊卡成品
3D眼鏡
想體驗3D眼鏡
又不想花錢

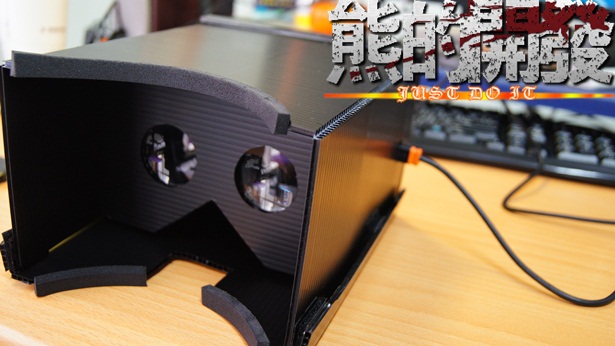

▼DIY 3D 眼鏡
手臂燈
我喜歡慢跑
夜間慢跑需要燈光警示來車
跑步會比較安全
但市面上的手臂燈僅有持亮與閃爍功能
我使用ATTINY 85 改裝
除了持亮與閃爍功能之外
還增加爆閃、SOS、快呼吸燈、慢呼吸燈的功能
並且傭有電子是開關
關機時耗電為nA等級

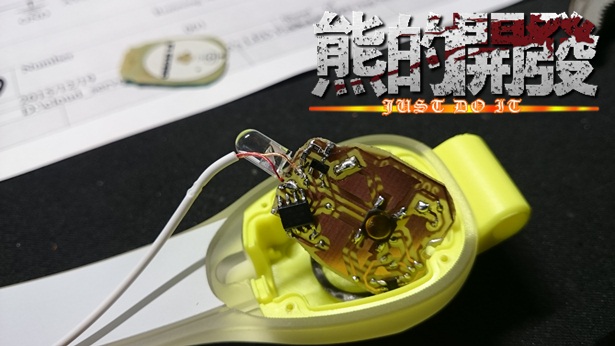

▼DIY手臂燈 電路

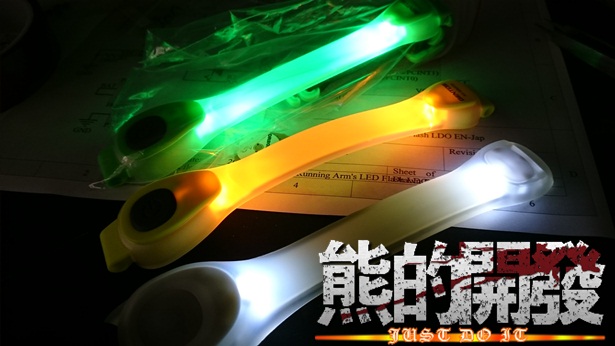

▼DIY手臂燈
六軸感測器 & 伺服馬達 同步機
當移動六軸感測器(MPU6050)
伺服馬達會與六軸感測器同步移動

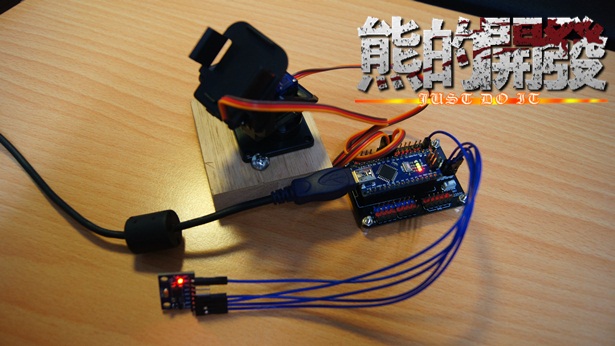

▼同步儀
工控用測試機&人機介面
此設備是為了改善測試電路電壓時
如果不使用擴充板
則需要人力拔插測試線材
為了降低工時
製做此設備
一個MCU可控制64顆RELAY
透過I2C通訊
可以控制256個MCU
所以我設定總共可以控制256*64=16384個RELAY

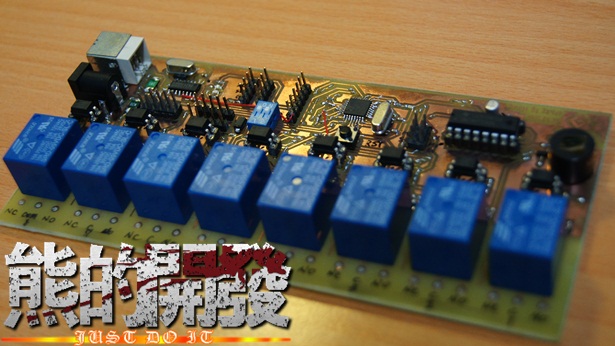

▼電源控制 /電錶擴充設備(ATMEGA328P)
▼簡易人機介面
目前架設MYSQL 收集資料
學習JAVA，ORACLE(OCE、OCA)，ANDROID
接觸各類MCU
